3.10.3 Dati tecnici
3
3
Lunghezza x larghezza 727 x 592 mm²
752 x 592 mm² con contenitore scarti
Altezza del tavolo CO 890 mm se l'altezza di convogliamento CST
è 900 mm
920 mm se l'altezza di convogliamento CST
è 930 mm
940 mm se l'altezza di convogliamento CST
è 950 mm
Altezza di convogliamento dei CST 900 mm ± 15 mm (opzione)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (opzione SMEMA)
Altezza delle maniglie aperte 969 mm
Numero di posteggi 40 (8 mm X - modulo di alimentazione della
cinghia)
Peso
senza moduli di alimentazione
con tutti i posteggi occupati da moduli di ali-
mentazione
80,4 kg
139,6 kg
Diametro del rullo della cinghia
standard
massimo
fino a 432 mm (17")
483 mm (19")
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.10 Carrello CO
217
3.10.4 Mire del carrello CO per SIPLACE serie X
3

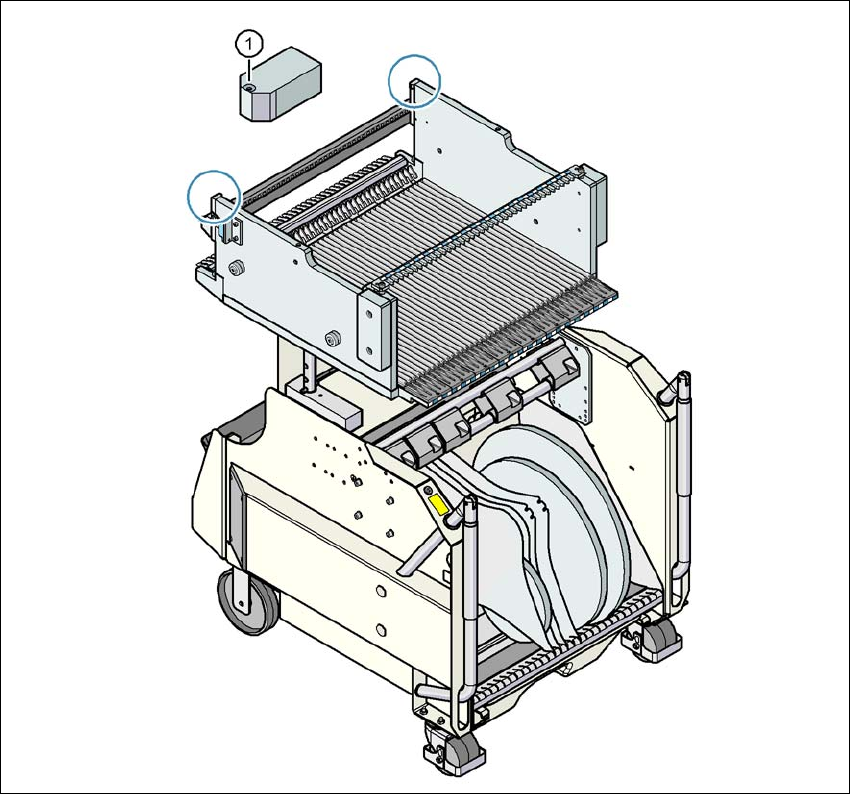

Fig. 3.10 - 4 Mire del carrello CO per SIPLACE serie X
(1) Mire del carrello CO
Dopo l'aggancio del carrello CO la macchina ne ricerca le mire.
Nel caso di componenti con bordi di lunghezza inferiore a 0,5 mm, cioè componenti 0402 e più
piccoli, prima del prelievo del primo componente si calcola la posizione del componente e relativa
tasca della cinghia.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.10 Carrello CO Dalla versione software SR.706.1 SP1 Edizione 10/2014
218
3.10.5 Dimensioni del carrello CO, SIPLACE serie X
3

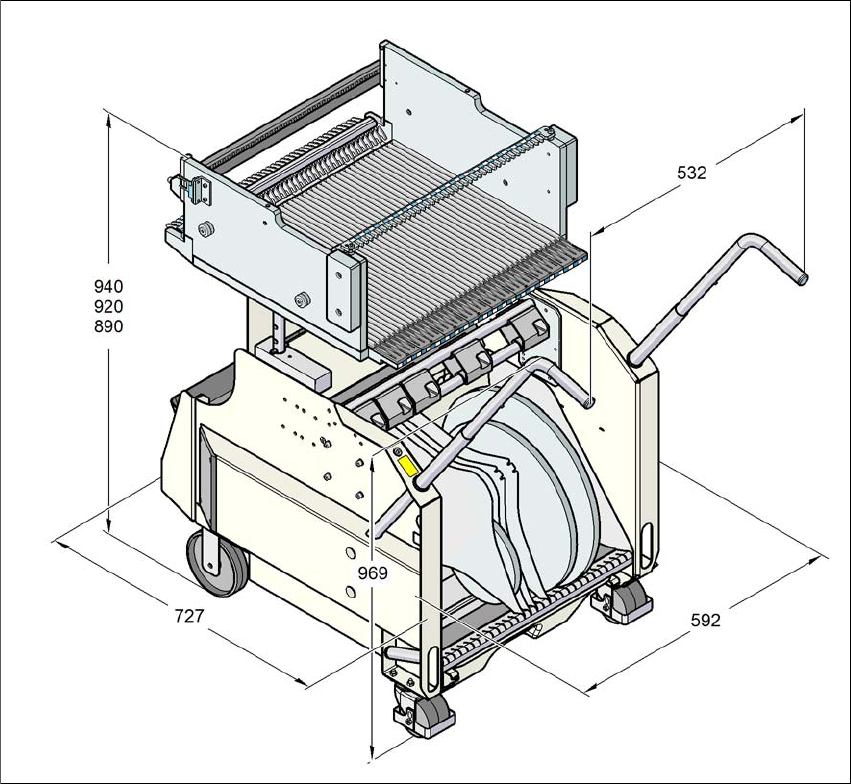

Fig. 3.10 - 5 Dimensioni del carrello CO, SIPLACE serie X, tutte le misure in millimetri
