3.10.7 Supporto per rullo supplementare della cinghia
3
Fig. 3.10 - 8 Supporto per rullo supplementare della cinghia (serie X)
(1) Supporto per rullo supplementare della cinghia, articolo n. 00141217-xx
(2) Dispositivo di alloggiamento per il supporto
I moduli di alimentazione della serie X possono utilizzare senza problemi le cinghie, a condizione
che la distanza laterale fra modulo di alimentazione e rullo della cinghia non superi i 60 mm. Se a
causa dell'allestimento predeterminato non ci si può attenere alla distanza massima prevista, si
raccomanda di usare il supporto per un rullo della cinghia supplementare (pos. 1). Inserire il sup-
porto nel dispositivo di alloggiamento (pos. 2) e spostarlo restando però al di sotto della distanza
massima consentita di 60 mm. Il carrello CO ha un totale di 5 dispositivi di alloggiamento. Ogni
supporto per rullo della cinghia può alloggiare 2 rulli; pertanto al di sopra del contenitore delle cin-
ghie possono trovare posto fino a dieci bobine da 15" (381 mm).
Max. 60 mm
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE serie X
3.10 Carrello CO Dalla versione software SR.706.1 SP1 Edizione 10/2014
222
3.10.8 Contenitore della cinghia SIPLACE serie X
3.10.8.1 Descrizione
Il contenitore della cinghia può alloggiare bobine di diametro massimo pari a 19" (483 mm). L'im-
piego dei divisori in lamiera è descritto nella sezione 5.9.5
pagina 308.
3
Fig. 3.10 - 9 Carrello CO, SIPLACE serie X, con contenitore della cinghia
(1) Carrello CO
(2) Posizione degli assi a innesto
(3) Contenitore scarti cinghia
(4) Contenitore della cinghia
(5) Divisorio in lamiera
(6) Asse a innesto (ingrandito)
Istruzioni per l'uso SIPLACE serie X 3 Dati tecnici e moduli
Dalla versione software SR.706.1 SP1 Edizione 10/2014 3.10 Carrello CO
223
3.10.8.2 Diametro massimo del rotolo della cinghia relativo all'altezza di convogliamento CS
3
3
3.10.9 Scivolo per scarti cinghia
3

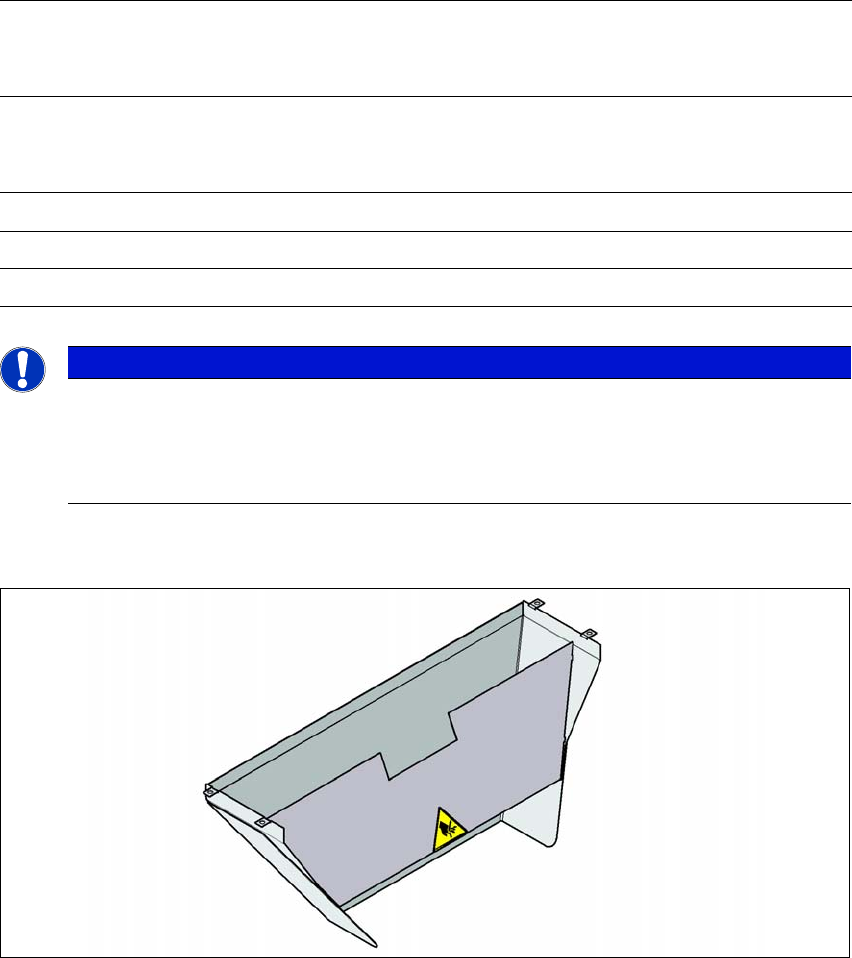

Fig. 3.10 - 10 Scivolo scarti cinghia per il dispositivo di inserimento del carrello CO
A seconda dell'altezza di convogliamento è possibile regolare la lunghezza dello scivolo per scarti
cinghia in modo tale da deviare i frammenti di cinghia direttamente nel contenitore scarti cinghia
del carrello CO.
Senza supporto per
rullo supplementare
della cinghia
Con supporto per
rullo supplementare della cinghia
Altezza di
convogliamento
CST del carrello CO
Diametro del rullo della
cinghia
Diametro del rullo della cinghia
Senza asse a innesto Con asse a
innesto
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
NOTA
Impiego di assi di innesto
Con i carrelli CO della serie X in genere non è necessario alcun asse a innesto.
Quando compare più volte il messaggio di errore "Timeout" sul modulo di alimenta-
zione X inserire gli assi di innesto.
