4 Installazione e messa in esercizio Istruzioni per l'uso SIPLAC E serie X 4.1 Trasporto e configurazione alla consegna Dalla versione software SR.706.1 SP1 Edizione 10/2014 228 4.1.1.2 Peso della macchina pront a a…
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.1 Trasporto e configurazione alla consegna
227
4 Installazione e messa in esercizio
4.1 Trasporto e configurazione alla consegna
4.1.1 Imballaggio per il trasporto
All'interno dell'Europa la macchina e i carrelli CO vengono consegnati su due pallet di legno, av-
volti in pellicola di plastica. Al di fuori dell'Europa la macchina e i carrelli CO vengono spediti in
casse di legno idonee al trasporto.
4.1.1.1 Dimensioni degli imballi per il trasporto
La tabella che segue elenca le dimensioni dei pallet e delle casse di legno:
4

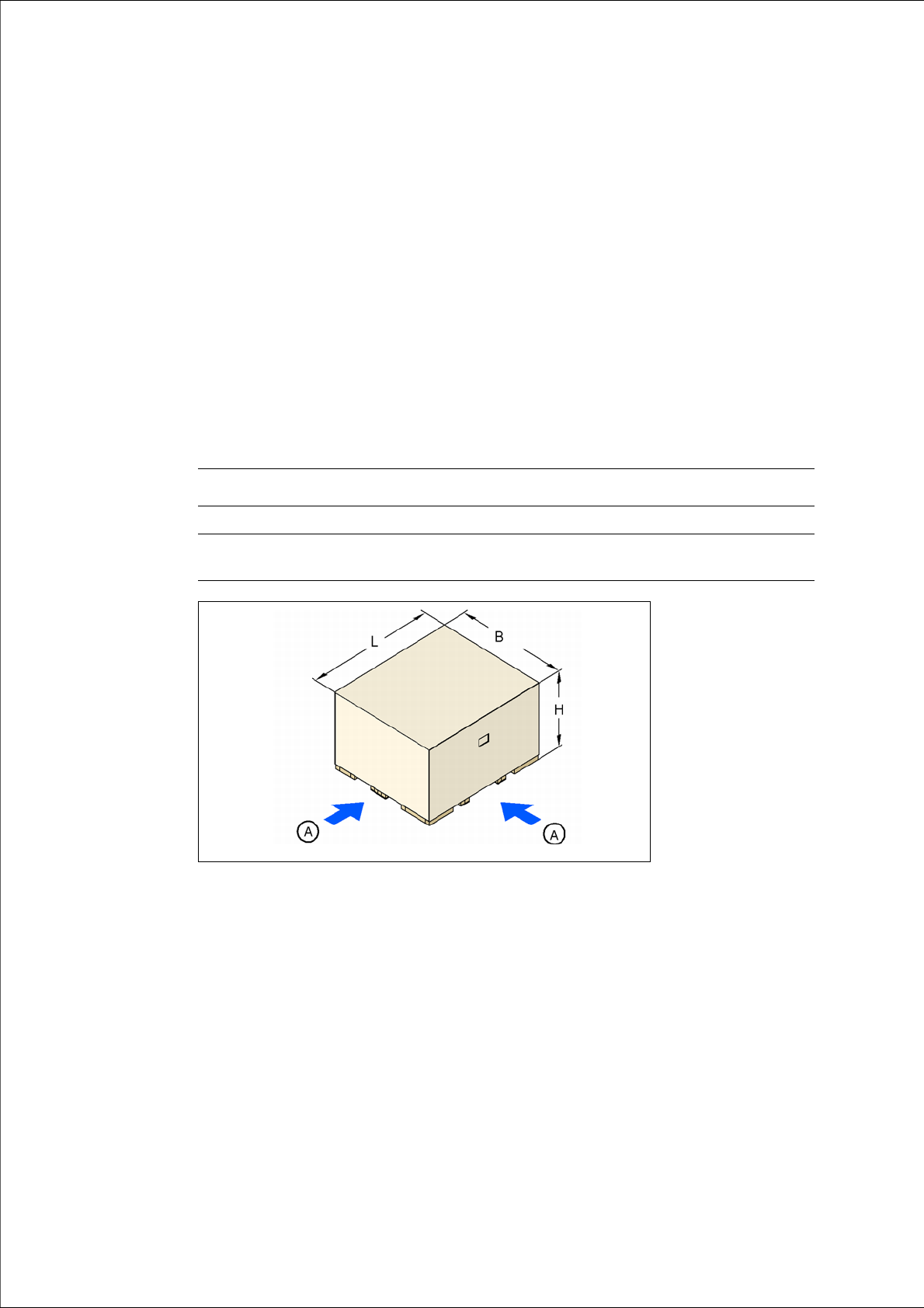

Fig. 4.1 - 1 Cassa per il trasporto - misure in millimetri
(A) Punti di appoggio per l'elevatore a forche
Macchina automatica (L x L x H) Carrello CO
Pallet 2790 mm x 2404 mm 2060 mm x 1350 mm
Cassa in le-
gno
2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.1 Trasporto e configurazione alla consegna Dalla versione software SR.706.1 SP1 Edizione 10/2014
228
4.1.1.2 Peso della macchina pronta alla spedizione
La seguente tabella contiene i dati relativi al peso della macchina pronta alla spedizione, com-
preso l'imballaggio.
4
4.1.2 Controllo della fornitura
Tenere la macchina imballata in magazzino fino a quando non avrà raggiunto la temperatura
ambiente. Esiste infatti il rischio di formazione di condensa.
Verificare che la merce consegnata non sia danneggiata.
Controllare i sensori antishock sulla cassa per il trasporto.
Disimballare la macchina e gli accessori e verificare che la fornitura sia completa (in base al
documento di trasporto, DDT).
Documentare il risultato nel rapporto di installazione / protocollo di collaudo.
4.1.3 Configurazione alla consegna
La configurazione della macchina alla consegna è la seguente:
– Le tracce del convogliatore singolo sono impostate su una larghezza di 210 mm. Questa im-
postazione di larghezza è importante per la regolazione di precisione della macchina.
– Entrambe le tastiere sono scollegate e smontate.
– I due monitor sono smontati.
– I due segnalatori luminosi sono smontati.
– Tutti gli assi dei portali sono assicurati con protezioni per il trasporto.
Macchina Spedizione all'interno dell'Europa Spedizione oltreoceano
Serie X 4004 kg 4504 kg
Carrello CO 470 kg 550 kg
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.1 Trasporto e configurazione alla consegna
229
4

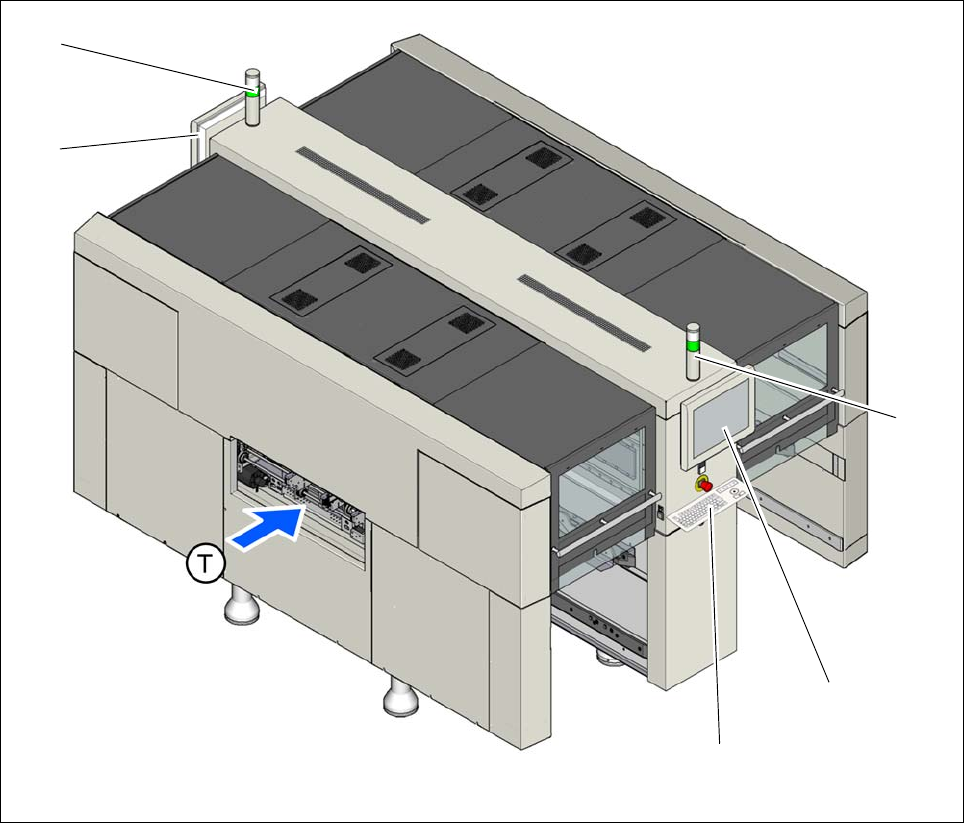

Fig. 4.1 - 2 Configurazione alla consegna(esempio: SIPLACE X2 S / X3 S / X4 S)
(1) Segnalatore luminoso (smontato)
(2) Monitor (smontato)
(3) Tastiera (smontata)
(T) Direzione di convogliamento CST
(1)
(2)
(3)
(1)
(2)
