4 Installazione e messa in esercizio Istruzioni per l'uso SIPLAC E serie X 4.1 Trasporto e configurazione alla consegna Dalla versione software SR.706.1 SP1 Edizione 10/2014 234 4.1.5.4 Aspetti da osservare durante …
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.1 Trasporto e configurazione alla consegna
233
4
4

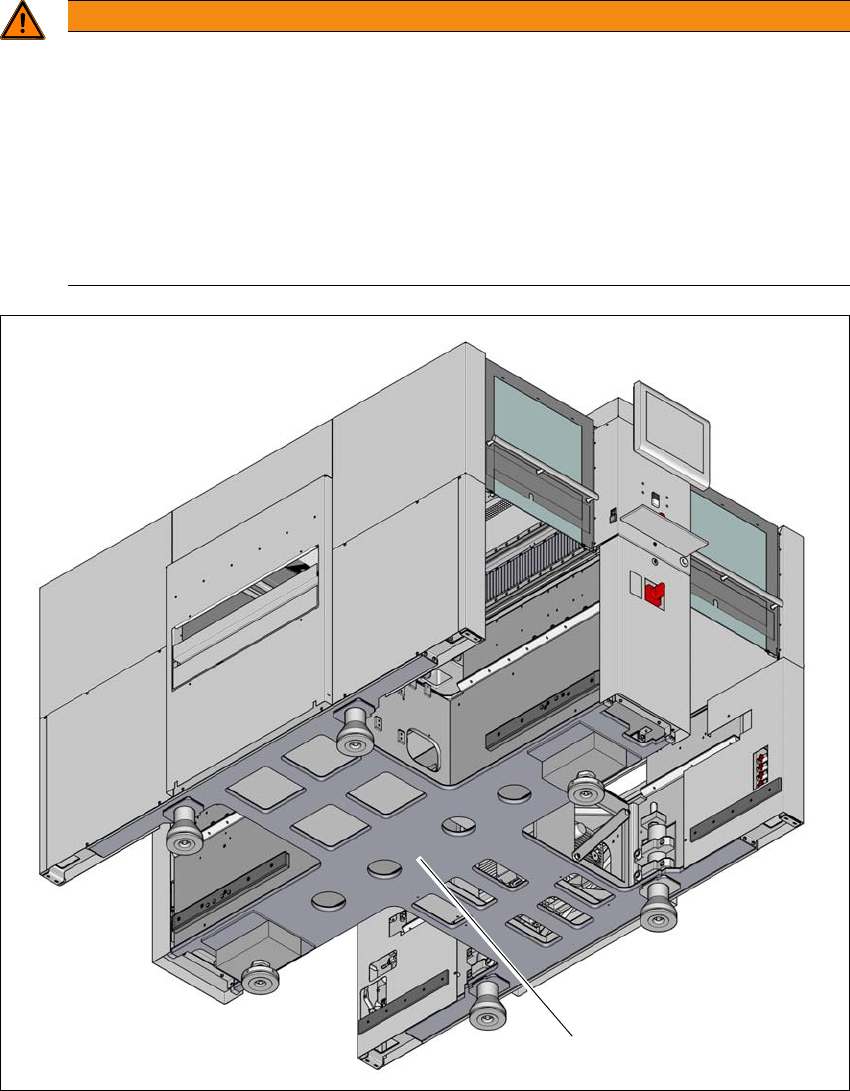

Fig. 4.1 - 3 Punti di appoggio - forche parallele alla direzione di convogliamento dei circuiti stampati (esempio:
SIPLACE X3 S / X4 S)
(1) Punto di appoggio per le forche dell'elevatore
4
4
AVVERTENZA
Rischio di danneggiamento con caricamento su un solo lato!
Il caricamento su un solo lato dei piedi della macchina, ad es. in seguito al suo ribalta-
mento, può provocare la deformazione dei piedi.
Quando si solleva la macchina assicurarsi di applicare un peso uniforme sulle for-
che.
Utilizzare una base solida tra le forche e la macchina .
È consigliabile che una seconda persona assista al sollevamento della macchina e
controlli che non si ribalti.
(1)
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.1 Trasporto e configurazione alla consegna Dalla versione software SR.706.1 SP1 Edizione 10/2014
234
4.1.5.4 Aspetti da osservare durante il trasporto
4
4
AVVERTENZA
Rischio di danneggiamento dei piedini della macchina!
La filettatura dei piedini della macchina nel telaio può rovinarsi strisciando sul pavimento
o in seguito a urti.
Durante il trasporto accertarsi che tutti i piedi della macchina siano sollevati dal pa-
vimento.
AVVERTENZA
Rischio di danneggiamento del canale di sfiato della pompa del vuoto!
Nella zona di processo 1 possono essere montate delle pompe del vuoto. Il canale di
sfiato è collocato sotto al montante della macchina. Durante il trasporto con l'elevatore a
forche questo canale può danneggiarsi.
Prima di trasportare le macchine con l'elevatore a forche, smontare il canale di
sfiato.
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.2 Infrastrutture nel luogo di installazione
235
4.2 Infrastrutture nel luogo di installazione
4
4.2.1 Suggerimenti sulla condizione del pavimento
Il pavimento su cui poggia la macchina deve essere solido e piano, perché durante il funziona-
mento della macchina forze dinamiche possono provocare vibrazioni nel luogo di installazione.
L'entità di queste vibrazioni dipende dalla struttura del pavimento. Se sono rispettati i parametri
del carico del pavimento, sono adatti i seguenti pavimenti:
– coperture in cemento armato, ad es. le coperture dei capannoni industriali
– soletta base in cemento armato, ad es.i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nell'intercapedine sia inserita una fondazione sta-
bile. Per questa fondazione valgono le stesse condizioni di installazione, ovvero può essere
realizzata con travi d'acciaio o di calcestruzzo.
4
4.2.1.1 Massima planarità del suolo
Il pavimento su cui poggia la macchina deve presentare al massimo un dislivello dello 0,63%, cor-
rispondente a un dislivello di 5 mm su una distanza di 800 mm (ad es. la larghezza di un tavolo
CO).
4.2.1.2 Peso della macchina e densità di carico
I valori del peso della macchina della densità di carico sono riportati nella sezione 3.3.1, pagina
127
.
NOTA
Osservare anche il documento "Netz- und Druckluftkonfiguration für SMD-Anlagen"
(Configurazione della rete e della pressione per impianti SMSD (tedesco + inglese, n.
art.. 00197548-xx) ricevuto alla consegna delle macchine SIPLACE.
