4 Installazione e messa in esercizio Istruzioni per l'uso SIPLAC E serie X 4.3 Installazione della macchina Dalla ve rsione software SR.706.1 SP1 Edizione 10/2014 260 4.3.8 Integrazione della macchina nella linea …
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.3 Installazione della macchina
259
4.3.7.1 Distanze di rispetto dei piedi della macchina del convogliatore doppio CST
4

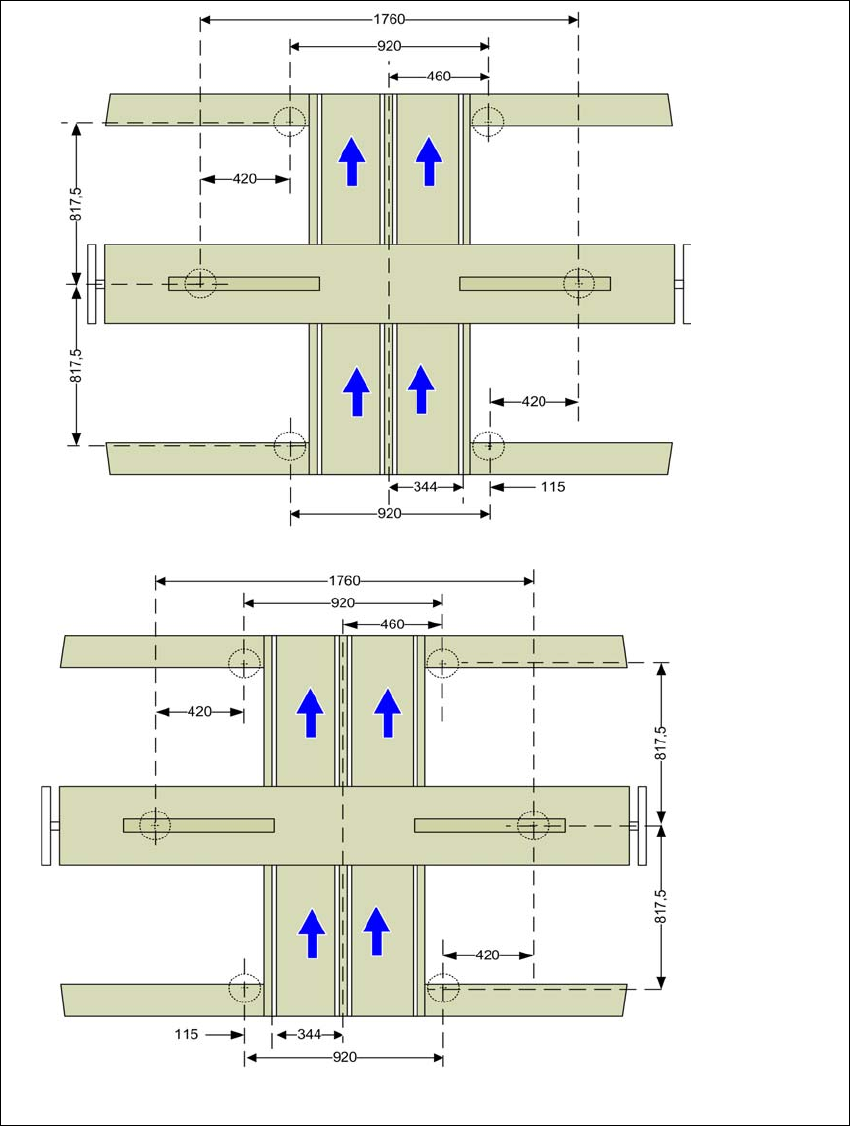

Fig. 4.3 - 9 Distanze di rispetto dei piedi della macchina del convogliatore doppio CST in millimetri
Spalla fissa del convogliatore
sulla posizione massima a de-
stra.
a) la misura dipende dalla posizione della spalla fissa.
Tutte le misure sono in millimetri.
Spalla fissa del convogliatore sulla posi-
zione massima a sinistra.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.3 Installazione della macchina Dalla versione software SR.706.1 SP1 Edizione 10/2014
260
4.3.8 Integrazione della macchina nella linea
Rispettare le avvertenze generali riportate nella sezione 4.3.1, pagina 245.
Rispettare le avvertenze sul trasporto della macchina riportate nella sezione 4.3.2, pagina
246
.
Gli utensili e i dispositivi ausiliari sono elencati nella sezione 4.3.5, pagina 249.
4.3.8.1 Allineamento e regolazione delle macchine sulla linea
Sollevare la macchina con l'elevatore a forche fino a quando il carico non poggia più sui piedi.
Rilevare l'altezza di convogliamento dei CST delle macchine della linea e con la chiave esa-
gonale regolare la macchina su un'altezza simile.
Eventualmente montare i piedi della macchina in modo da raggiungere la relativa altezza di
convogliamento dei CST (vedi 4.3.6 a pagina 250).
Posizionare la macchina con l'elevatore a forche sul posteggio libero nella linea.
Assicurarsi che i convogliatori CST siano disposti lungo la stessa linea di fuga e controllare
la distanza rispetto alla macchina che precede.
4
4
Allineare la macchina sia in direzione X che Y con l'ausilio della livella a bolla della macchina.
Poggiare la livella sia in direzione X che Y sulle spalle del convogliatore, nella zona di pro-
cesso 1 (vedi fig. 4.3 - 10
). La larghezza di convogliamento dei circuiti stampati è preimpo-
stata:
convogliatore singolo 210 mm
convogliatore doppio, traccia 1 100 mm
convogliatore doppio, traccia 2 210 mm 4
4
Misurare la distanza tra bordo superiore della cinghia del convogliatore CST e pavimento.
Detta misura deve essere pari a 900 mm, 930 mm o 950 mm.
AVVERTENZA
Rischio di danneggiamento!
Se i piedi della macchina poggiano bruscamente solo su un lato, possono deformarsi i
relativi fissaggi.
Abbassare lentamente la macchina.
Fare controllare da un'altra persona che i piedi della macchina poggino tutti contem-
poraneamente sul pavimento.
NOTA
Per la regolazione in direzione X del convogliatore doppio la livella va poggiata sem-
pre e solo sulle spalle esterne della macchina.
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.3 Installazione della macchina
261
4
Fig. 4.3 - 10 Regolare la macchina in direzione X e Y
Regolare con la chiave fissa apertura 36 la vite M24x2x120 (pos. 1 in fig. 4.3 - 11, pagina 262)
in modo tale che sull'altezza di convogliamento dei circuiti stampati richiesta la bolla della li-
vella della macchina non riscontri alcuno scostamento dal punto zero.
