4.3.8 Integrazione della macchina nella linea
Rispettare le avvertenze generali riportate nella sezione 4.3.1, pagina 245.
Rispettare le avvertenze sul trasporto della macchina riportate nella sezione 4.3.2, pagina
246
.
Gli utensili e i dispositivi ausiliari sono elencati nella sezione 4.3.5, pagina 249.
4.3.8.1 Allineamento e regolazione delle macchine sulla linea
Sollevare la macchina con l'elevatore a forche fino a quando il carico non poggia più sui piedi.
Rilevare l'altezza di convogliamento dei CST delle macchine della linea e con la chiave esa-
gonale regolare la macchina su un'altezza simile.
Eventualmente montare i piedi della macchina in modo da raggiungere la relativa altezza di
convogliamento dei CST (vedi 4.3.6 a pagina 250).
Posizionare la macchina con l'elevatore a forche sul posteggio libero nella linea.
Assicurarsi che i convogliatori CST siano disposti lungo la stessa linea di fuga e controllare
la distanza rispetto alla macchina che precede.
4
4
Allineare la macchina sia in direzione X che Y con l'ausilio della livella a bolla della macchina.
Poggiare la livella sia in direzione X che Y sulle spalle del convogliatore, nella zona di pro-
cesso 1 (vedi fig. 4.3 - 10
). La larghezza di convogliamento dei circuiti stampati è preimpo-
stata:
convogliatore singolo 210 mm
convogliatore doppio, traccia 1 100 mm
convogliatore doppio, traccia 2 210 mm 4
4
Misurare la distanza tra bordo superiore della cinghia del convogliatore CST e pavimento.
Detta misura deve essere pari a 900 mm, 930 mm o 950 mm.
AVVERTENZA
Rischio di danneggiamento!
Se i piedi della macchina poggiano bruscamente solo su un lato, possono deformarsi i
relativi fissaggi.
Abbassare lentamente la macchina.
Fare controllare da un'altra persona che i piedi della macchina poggino tutti contem-
poraneamente sul pavimento.
NOTA
Per la regolazione in direzione X del convogliatore doppio la livella va poggiata sem-
pre e solo sulle spalle esterne della macchina.
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.3 Installazione della macchina
261
4

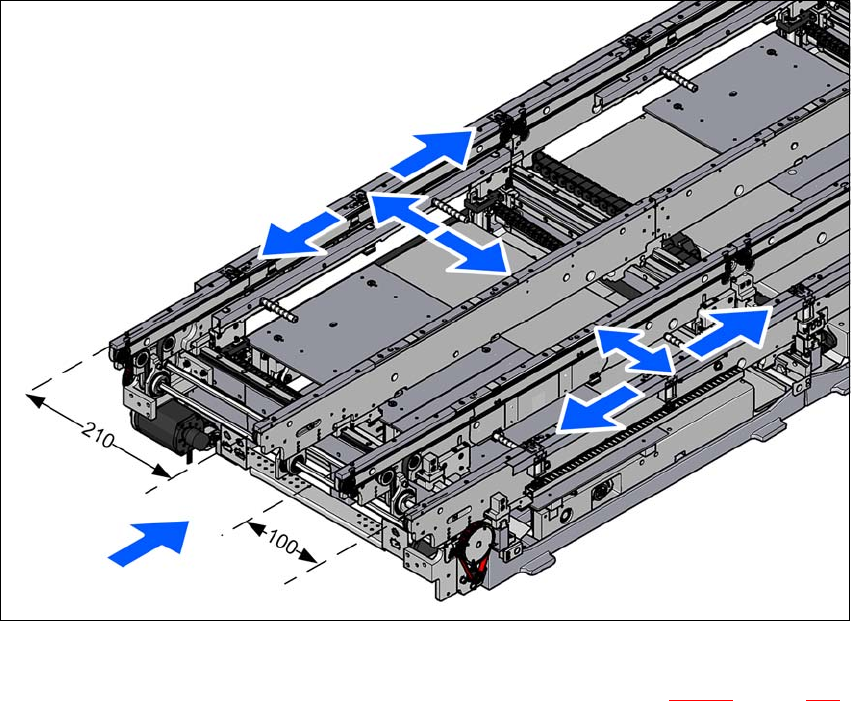

Fig. 4.3 - 10 Regolare la macchina in direzione X e Y
Regolare con la chiave fissa apertura 36 la vite M24x2x120 (pos. 1 in fig. 4.3 - 11, pagina 262)
in modo tale che sull'altezza di convogliamento dei circuiti stampati richiesta la bolla della li-
vella della macchina non riscontri alcuno scostamento dal punto zero.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.3 Installazione della macchina Dalla versione software SR.706.1 SP1 Edizione 10/2014
262
4

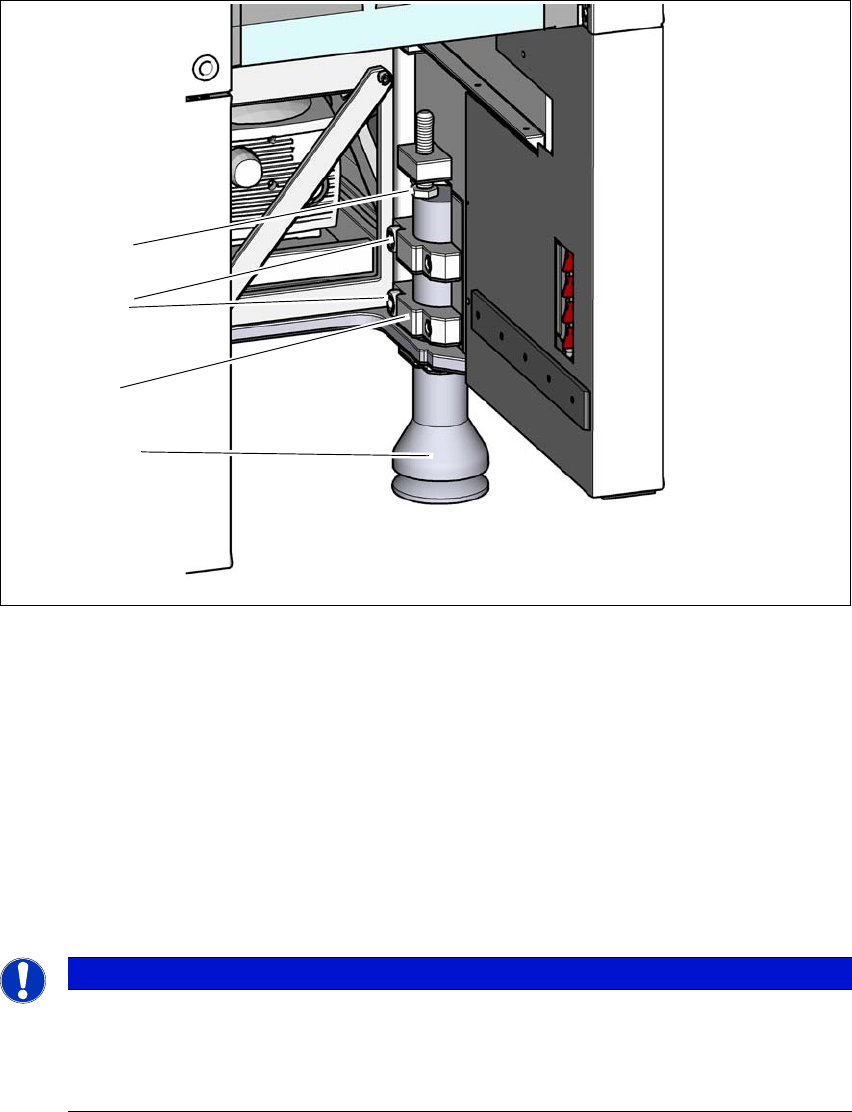

Fig. 4.3 - 11 Preimpostazione dell'altezza dei piedi esterni della macchina
(1) Vite M24x120 per la regolazione dell'altezza (M24x100 con altezza macchina pari a 900 mm)
(2) Piede esterno della macchina
(3) Blocchetto di fissaggio
(4) Vite a esagono cavo M24x90
Controllare l'altezza di convogliamento dei circuiti richiesta.
Una volta allineata la macchina, serrare con la chiave dinamometrica le viti a esagono cavo
M24x90 (pos. 4) per stringere i blocchetti di fissaggio su tutti i piedi esterni della macchina
(pos. 3).
4
Con la chiave a dente 135 - 145 ruotare i piedi centrali della macchina fino a portarli salda-
mente a contatto con il pavimento.
Fare attenzione a non svitare eccessivamente i piedi centrali, disallineando così la macchina.
NOTA
Vibrazioni in caso di coppia di serraggio bassa!
La coppia di serraggio è di 130 Nm. In caso di coppia inferiore la macchina potrebbe ten-
dere a vibrare.
Utilizzare una coppia di serraggio sufficientemente elevata.
