4.3.9 Togliere le protezioni per il trasporto
Le protezioni per il trasporto sono avvitate alle guide lineari. Ogni portale è assicurato con due
protezioni per il trasporto, sull'asse X e sull'asse Y.
Togliere tutte le protezioni dagli assi del portale.
Se si trasporta la SIPLACE rimontare le apposite protezioni.
4.3.10 Rimozione della protezione anticorrosione dai binari della guida
Prima della consegna le macchine vengono trattate con una protezione anticorrosione.
4
4
ATTENZIONE
Riduzione della durata dei cuscinetti e dei binari della guida!
Se la protezione anticorrosione si mescola al grasso per i cuscinetti degli assi può pro-
vocare una notevole diminuzione della durata dei cuscinetti e dei binari della guida.
Quando si azionano gli assi della macchina per la prima volta in occasione della
prima messa in esercizio, rimuovere la protezione anticorrosione da tutti gli assi e
dai cuscinetti.
Ingrassare nuovamente tutti gli assi e i cuscinetti con il grasso indicato nel manuale
per la manutenzione.
ATTENZIONE
Pericolo di degrado del grasso per cuscinetti!
L'alcol distrugge il grasso dei cuscinetti nel carrello guida.
Evitare che, durante la pulizia dei binari guida e delle scale, penetri alcol nel carrello
guida.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.4 Adeguamento del carrello CO all'altezza di convogliamento dei CST Dalla versione software SR.706.1 SP1 Edizione 10/2014
266
4.4 Adeguamento del carrello CO all'altezza di convoglia-
mento dei CST
Con poche semplici operazioni è possibile adeguare il carrello CO alle seguenti altezze di convo-
gliamento dei circuiti stampati:
900 mm 4
930 mm (altezza standard) 4
950 mm (altezza SMEMA) 4
4

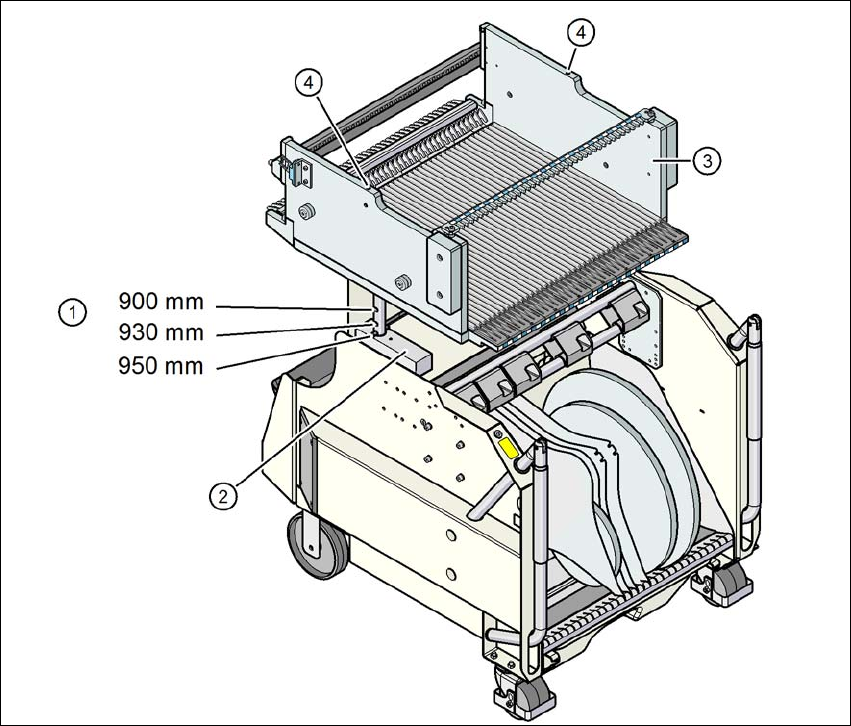

Fig. 4.4 - 1 Carrello CO
(1) Fori per le altezze di convogliamento CST 900, 930 e 950 mm.
(2) Blocchetto
(3) Tavolo CO
(4) Fori M8 per il fissaggio del supporto di montaggio
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.4 Adeguamento del carrello CO all'altezza di convogliamento dei CST
267
4.4.1 Avvertenze
4
4.4.2 Utensili e dispositivi ausiliari
Per impostare l'altezza del carrello CO sono necessari i seguenti utensili e dispositivi ausiliari:
– Supporto di montaggio (art. n. 03015976-xx)
– Dispositivo di sollevamento per sollevare il tavolo del carrello CO, portata min. 80 kg
4.4.3 Modifica dell'altezza del carrello CO
4
Fissare il supporto di montaggio al tavolo CO con le due viti Allen M8 x 50. Sono disponibili
due fori diversi per il tavolo CO 60 e il tavolo CO 30.
Appendere il gancio del dispositivo di sollevamento all'occhiello.
Svitare le viti di fissaggio e sollevare il tavolo CO nella posizione desiderata.
Rimontare le viti di viti di fissaggio e serrarle.
AVVERTENZA
Regolazione dell'altezza del carrello CO da parte di persone certificate!
La modifica dell'altezza del carrello CO è consentita esclusivamente ai tecnici della ASM
Assembly Systems GmbH&Co.KG oppure a personale certificato.
Rispettare le norme vigenti di prevenzione degli infortuni.
Togliere tutti i moduli di alimentazione dal tavolo CO per regolare l'altezza del tavolo
CO.
AVVERTENZA
Rischio di danneggiamento!
Gli innalzamenti e abbassamenti del tavolo CO possono causare deformazioni.
Togliere dal tavolo CO tutti i moduli di alimentazione.
Per regolare le altezze montare il supporto di montaggio al tavolo CO.
