Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.4 Adeguamento del carrello CO all'altezza di convogliamento dei CST 267 4.4.1 A …
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.4 Adeguamento del carrello CO all'altezza di convogliamento dei CST Dalla versione software SR.706.1 SP1 Edizione 10/2014
266
4.4 Adeguamento del carrello CO all'altezza di convoglia-
mento dei CST
Con poche semplici operazioni è possibile adeguare il carrello CO alle seguenti altezze di convo-
gliamento dei circuiti stampati:
900 mm 4
930 mm (altezza standard) 4
950 mm (altezza SMEMA) 4
4
Fig. 4.4 - 1 Carrello CO
(1) Fori per le altezze di convogliamento CST 900, 930 e 950 mm.
(2) Blocchetto
(3) Tavolo CO
(4) Fori M8 per il fissaggio del supporto di montaggio
Istruzioni per l'uso SIPLACE serie X 4 Installazione e messa in esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 4.4 Adeguamento del carrello CO all'altezza di convogliamento dei CST
267
4.4.1 Avvertenze
4
4.4.2 Utensili e dispositivi ausiliari
Per impostare l'altezza del carrello CO sono necessari i seguenti utensili e dispositivi ausiliari:
– Supporto di montaggio (art. n. 03015976-xx)
– Dispositivo di sollevamento per sollevare il tavolo del carrello CO, portata min. 80 kg
4.4.3 Modifica dell'altezza del carrello CO
4
Fissare il supporto di montaggio al tavolo CO con le due viti Allen M8 x 50. Sono disponibili
due fori diversi per il tavolo CO 60 e il tavolo CO 30.
Appendere il gancio del dispositivo di sollevamento all'occhiello.
Svitare le viti di fissaggio e sollevare il tavolo CO nella posizione desiderata.
Rimontare le viti di viti di fissaggio e serrarle.
AVVERTENZA
Regolazione dell'altezza del carrello CO da parte di persone certificate!
La modifica dell'altezza del carrello CO è consentita esclusivamente ai tecnici della ASM
Assembly Systems GmbH&Co.KG oppure a personale certificato.
Rispettare le norme vigenti di prevenzione degli infortuni.
Togliere tutti i moduli di alimentazione dal tavolo CO per regolare l'altezza del tavolo
CO.
AVVERTENZA
Rischio di danneggiamento!
Gli innalzamenti e abbassamenti del tavolo CO possono causare deformazioni.
Togliere dal tavolo CO tutti i moduli di alimentazione.
Per regolare le altezze montare il supporto di montaggio al tavolo CO.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE serie X
4.5 Adeguamento del canale della cinghia vuota all'altezza CO Dalla versione software SR.706.1 SP1 Edizione 10/2014
268
4.5 Adeguamento del canale della cinghia vuota
all'altezza CO

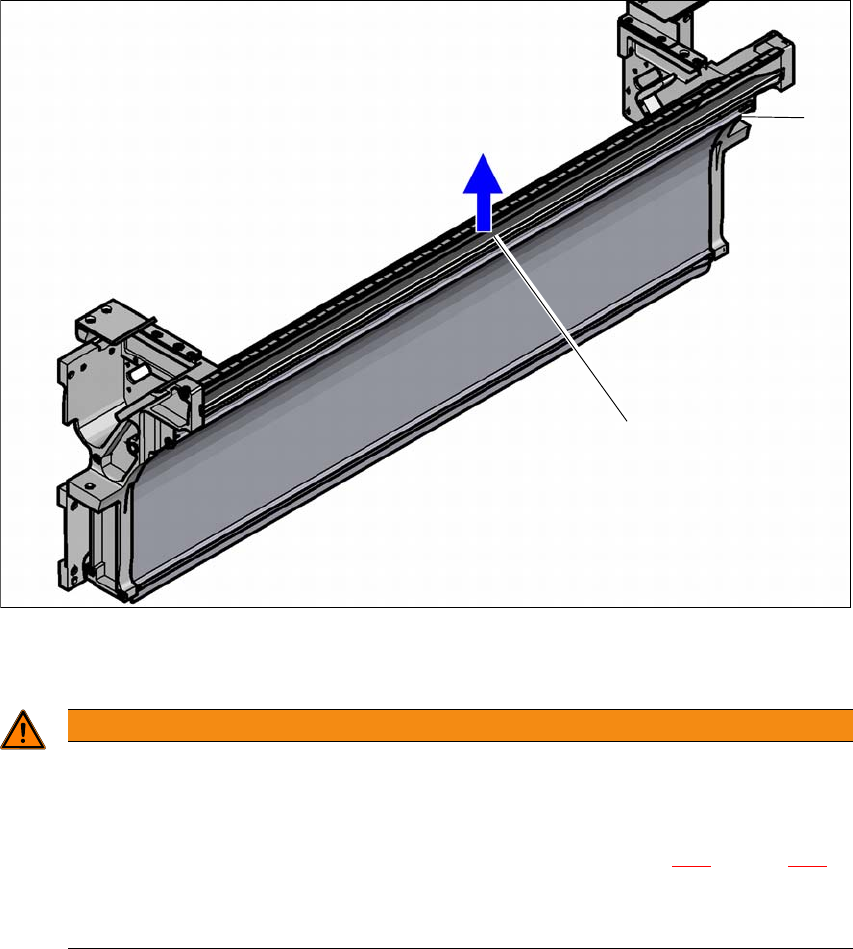

Se si utilizzano dei moduli di alimentazione che lavorano su cinghie con un'altezza tasca > 8 mm
togliere il divisorio in lamiera (1).
4
(1) Divisorio in lamiera per cinghie > 8 mm, smontabile
(2) Viti di fissaggio
4
Svitare le viti di fissaggio.
Estrarre il divisorio in lamiera.
AVVERTENZA
Eliminazione del divisorio in lamiera!
Per smontare il divisorio in lamiera spegnere la macchina con l'interruttore principale.
Staccare la macchina dall'alimentazione di rete e dell'aria compressa.
Proteggere la macchina dal riavvio come descritto nella sezione 2.10, pagina 106 .
Attendere che la pressione d'esercizio del dispositivo di taglio scenda a 0 MPa.
Non inserire le mani all'interno del canale della cinghia vuota.
(1)
(2)
