5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE ser ie X 5.3 Attivazione della linea SIPLACE Dalla versione softwar e SR.706.1 SP1 Edizione 10/2014 282 5.3.5 Possibili funzioni del t a sto di av…
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.3 Attivazione della linea SIPLACE
281
5

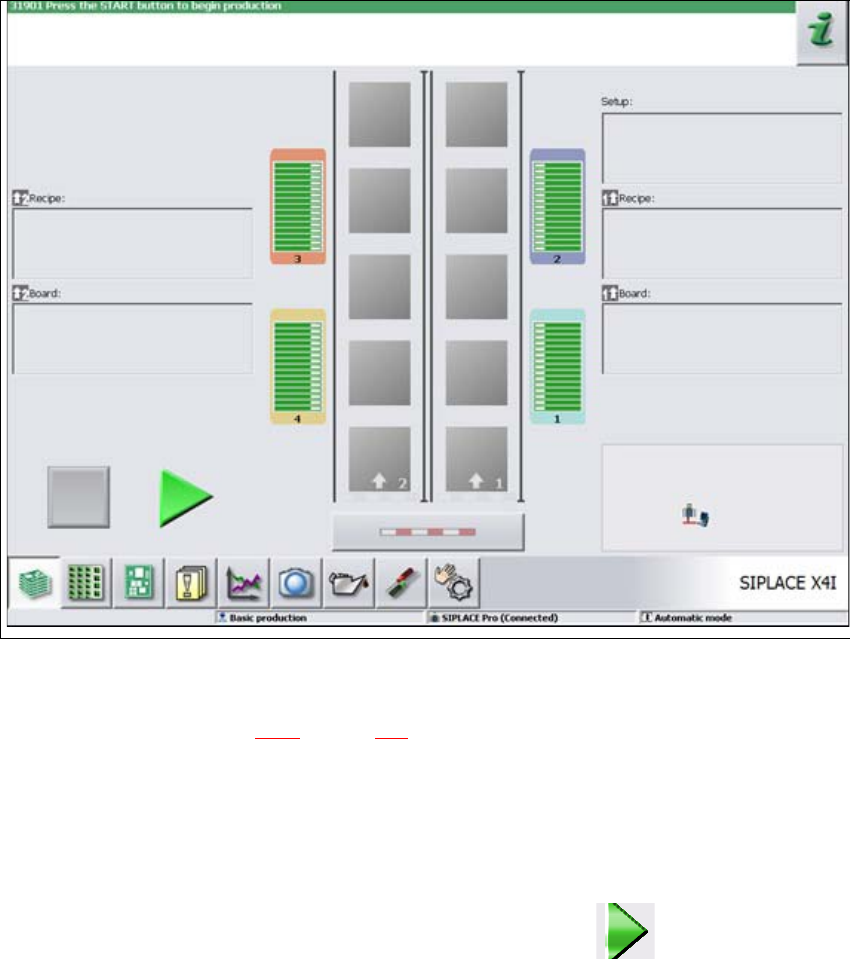

Fig. 5.3 - 1 La videata"Produzione" dopo il caricamento del software della stazione (l'esempio è riferito a SIPLA-
CEX4i)
La riga di stato (vedi sezione 5.5.1, pagina 286) in alto nella finestra mostra lo stato operativo cor-
rente della stazione e suggerisce all'utente l'operazione da effettuare.
Alla richiesta "Premere tasto Start " occorre azionare un tasto di avvio.
I tasti di avvio si trovano in corrispondenza del lato di entrata e uscita, oltre che sui pannelli
di comando montati sul lato sinistro e destro della stazione.
Viene eseguita una corsa di riferimento. Terminata la corsa di riferimento la stazione è pronta.
Nell'area di lavoro dell'interfaccia utente appare adesso l'icona (attivata).
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.3 Attivazione della linea SIPLACE Dalla versione software SR.706.1 SP1 Edizione 10/2014
282
5.3.5 Possibili funzioni del tasto di avvio della macchina
Al tasto di avvio possono essere associate diverse funzioni.
Aprire la videata "Controllo sensori e funzioni " (vedi sezione 5.5.3, pagina 287).
Qui possono essere selezionate le seguenti impostazioni:
Avvio automatico della produzione 5
Questa è l'impostazione standard.
La produzione viene avviata in modo automatico non appena viene azionato il tasto di avvio.
Nessuna modifica dello stato della produzione 5
Questa funzione è utile, ad esempio, per calibrare e testare la macchina.
Alla pressione del tasto di avvio si avrà solo la chiusura del circuito elettrico, senza avvio imme-
diato della produzione.
5
5.3.6 Diagramma di flusso "Accensione della linea SIPLACE"
Il seguente diagramma di flusso mostra le operazioni che devono essere eseguite una volta atti-
vata la linea SIPLACE.
ATTENZIONE
Le funzioni della macchina possono essere avviate immediatamente tramite l'interfaccia
utente, indipendentemente dall'impostazione del tasto di avvio. Se il circuito elettrico è
già chiuso, non è necessaria un'ulteriore conferma tramite tasto di avvio della macchina.
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.3 Attivazione della linea SIPLACE
283
5
Fig. 5.3 - 2 Diagramma di flusso "Accensione della linea SIPLACE"
Calcolatore della stazione
Accendere
Controllare allestimento
(preparare moduli alimentazione)
Teaching delle mire
Caricamento dati circuiti stampati
Azionare tasto di avvio
Attendere corsa di riferimento
Introdurre circuito stampato
Attendere CST
Controllare allestimento
(se il tavolo appare evidenziato in rosso)
Event. modificare config. pipette
Controllo pipette
Mire
OK?
Erroritracce
Montaggio
Controllare allestimento
Riempire tracce
Montaggio
CST su nastro di uscita
In corsivo: operazione eseguita o comunica-
ta dalla stazione
Sì
Sì
No
No
Preimpostazioni per la macchina
Download guidato
Sistema di programmazione
Operazioni
Conferma modifica allestimento a
download guidato
Grassetto: da eseguirsi a cura dell'opera-
tore
