5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE ser ie X 5.5 Interfaccia utente Dalla versione software SR.706.1 SP1 Edizione 10/2014 290 Appare la segu ente videata: 5 Fig. 5.5 - 3 interfaccia …
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.5 Interfaccia utente
289
5.5.4 Uso del software della stazione all'interno delle videate
La maggior parte delle videate che si attivano dalla barra degli strumenti (vedi sezione 5.5.3, pa-
gina287
) mette a disposizione, sul lato destro della finestra di dialogo, un'ulteriore barra degli stru-
menti verticale che dà accesso a videate secondarie e ad altre funzioni.
5
Esempio: Videata "Modulo di alimentazione, componenti e pipette
Nella barra degli strumenti fare clic su "Modulo di alimentazione, componenti e pipette"
.
NOTA
Per una descrizione dettagliata delle singole funzioni si rimanda alla guida on-line.
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.5 Interfaccia utente Dalla versione software SR.706.1 SP1 Edizione 10/2014
290
Appare la seguente videata:
5

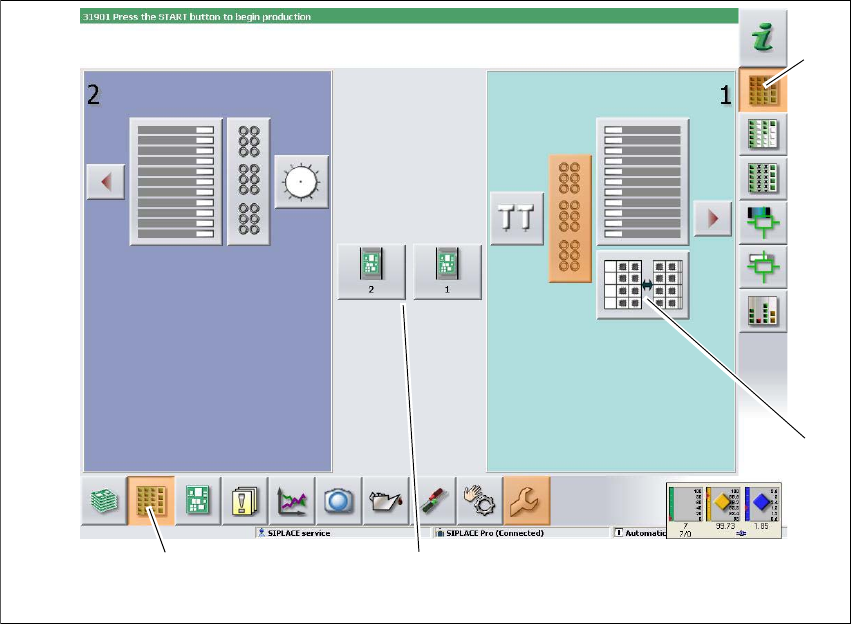

Fig. 5.5 - 3 interfaccia utente nella videata "Modulo di alimentazione, componenti e pipette" (esempio riferito alla
SIPLACE SX2)
Legenda
(1) Barra degli strumenti (pulsante "Modulo di alimentazione, componenti e pipette")
(2) Barra degli strumenti verticale della videata "Modulo di alimentazione, componenti e pipette"
(3) Riquadro relativo alla lavorazione con 2 portali
(4) Pulsante per il cambio pipette sul portale 2
Fare clic, ad es. sul WPC del portale 1 (pulsante 4) per verificare la configurazione.
(1)
(2)
(3)
(4)
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.5 Interfaccia utente
291
Appare la seguente videata
5
Fig. 5.5 - 4 Interfaccia utente nella videata "WPC" (esempio riferito alla SIPLACE SX2)
Legenda
(1) barra degli strumenti verticale "WPC"
(2) Premere il pulsante "Livello superiore" per tornare alla videata precedente (in questo caso:
videata "Modulo di alimentazione, componenti e pipette", vedi figura precedente)
(3) Pulsanti per passaggio diretto a un altro portale
(1)
(2)
(3)
