5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE ser ie X 5.6 Informazioni relative agli allarmi e guida on-li ne Dalla versione software SR.706.1 SP1 Edizione 10/2014 294 5 Fig. 5.6 - 1 Videata&…
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.6 Informazioni relative agli allarmi e guida on-line
293
5.5.6 Uso di colori di riferimento nell'interfaccia per facilitare l'utente
L'interfaccia utente può presentare icone, pulsanti e videate evidenziate in colori particolari. I di-
versi colori segnalano direttamente all'utente se è necessario il suo intervento, se sono stati
emessi avvertimenti, ecc.
Per il software della stazione sono stati usati i seguenti colori di riferimento:
5
5.6 Informazioni relative agli allarmi e guida on-line
Se si verificano allarmi durante il servizio della macchina per il montaggio di componenti, il mes-
saggio di allarme appare visualizzato in colore rosso nella riga di stato dell'interfaccia utente.
L'icona delle informazioni di allarme è attiva.
Il pulsante della barra degli strumenti evidenziato in rosso segnala che è necessario l'intervento
dell'utente.
Colore Stato Significato
Rosso Allarme Necessario intervento dell'utente.
Solo nella videata "Modulo di alimentazione, componenti e
pipette".
Arancione Avvertenza Viene segnalato un avviso per l'utente.
Non è però richiesto l'intervento immediato dell'utente.
Solo nella videata "Modulo di alimentazione, componenti e
pipette".
Verde In lavorazione L'icona o pulsante ha il controllo della macchina; lo stato è OK.
Solo nelle videate "Produzione", "Modulo di alimentazione,
componenti e pipette ", "Circuito stampato", "Verifica sensori
e funzioni" e "Assistenza".
Verde, lam-
peggiante
Attesa circuito
stampato
Sostituisce lo stato "Busy" qualora la macchina, pronta per
produrre, è in attesa di ricevere un circuito stampato.
Inserire un circuito stampato.
Solo nella videata "Produzione".
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.6 Informazioni relative agli allarmi e guida on-line Dalla versione software SR.706.1 SP1 Edizione 10/2014
294
5

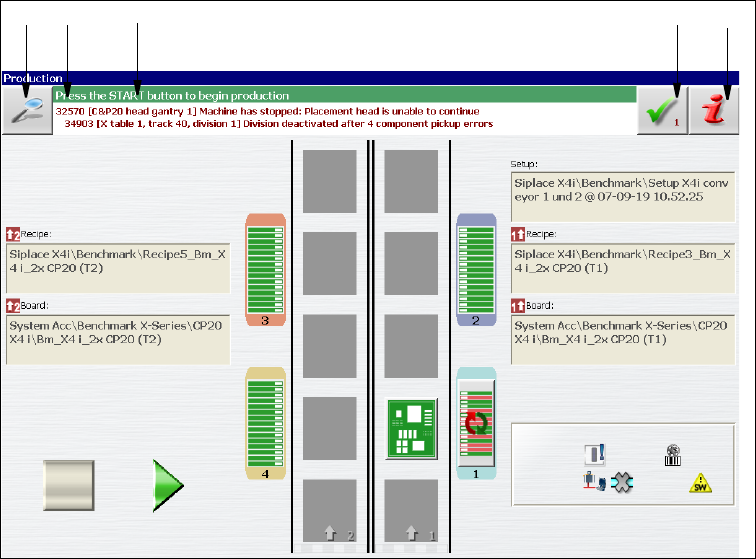

Fig. 5.6 - 1 Videata"Produzione" con segnalazione di allarme (esempio riferito alla SIPLACEX4i)
Legenda della fig. 5.6 - 1
(1) Numero dell'allarme
(2) Segnalazione di allarme: breve descrizione dell'allarme
(3) Icona"Dettagli": permette di richiamare maggiori dettagli (ad es. fonte dell'errore, ora in cui è
scattato l'allarme)
(4) Icona"Reset allarme": consente di resettare la segnalazione di allarme
(5) Icona"Informazione relativa all'allarme": consente di richiamare la guida relativa all'allarme
attuale
12
3
4
5
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.6 Informazioni relative agli allarmi e guida on-line
295
5.6.1 Visualizzazione delle informazioni sull'attuale allarme

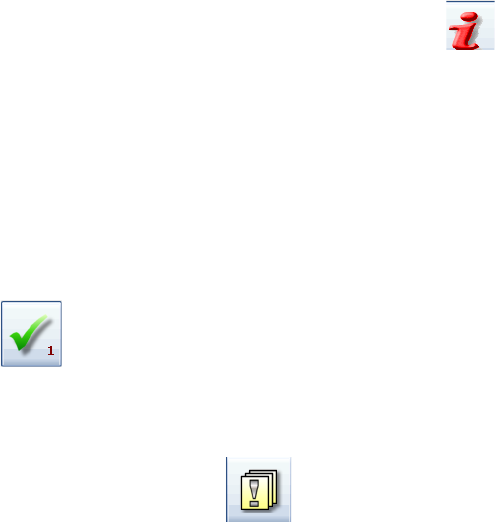

Per richiamare le informazioni sull'attuale allarme occorre selezionare l'icona in modo da at-
tivare il sistema guida del calcolatore della stazione. Si apre così la finestra principale del si-
stema guida con le informazioni sull'allarme. Le informazioni si riferiscono all'allarme che è
momentaneamente visualizzato, per il quale è stata attivata la guida.
Se l'allarme è stato risolto e la risoluzione è stata rilevata direttamente dalla macchina, la segna-
lazione scompare automaticamente dalla riga di stato.
Se la risoluzione dell'allarme non viene rilevata in modo automatico, è possibile rimuoverlo in
modo manuale dalla riga di stato.
Basta fare clic sull'icona e la segnalazione scompare dalla riga di stato.
5.6.2 Visualizzazione delle informazioni sull'allarme selezionato
Nella barra degli strumenti premere il pulsante (1).
Appaiono elencati tutti gli allarmi intervenuti.
Premere il pulsante "Visualizza messaggi registrati" (2).
Per ottenere maggiori dettagli basta premere sul pulsante con il simbolo meno che precede
la lista degli allarmi nella visualizzazione ad albero (3).
