5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE ser ie X 5.7 Segnalatori luminosi con avvisatore acustico Dalla versione software SR.706.1 SP1 Edizione 10/2014 298 5.7 Segnalatori luminosi con a…
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.6 Informazioni relative agli allarmi e guida on-line
297
5.6.4 Guida on-line sensibile al contesto
Per richiamare le informazioni sull'attuale videata occorre selezionare l'icona per attivare il
sistema guida per il calcolatore della stazione. Si apre così la finestra principale del sistema
guida con le informazioni sull'allarme. Le informazioni si riferiscono alla videata attualmente vi-
sualizzata per la quale è stata attivata la guida. Tramite il sommario, l'indice alfabetico e le funzioni
di ricerca è possibile consultare tutti gli argomenti della guida on-line.
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.7 Segnalatori luminosi con avvisatore acustico Dalla versione software SR.706.1 SP1 Edizione 10/2014
298
5.7 Segnalatori luminosi con avvisatore acustico
5.7.1 Panoramica
I segnalatori indicano gli stati di esercizio ed eventuali malfunzionamenti della macchina. L'avvi-
satore acustico segnala quando scatta un allarme. Le macchine per montaggio componenti SI-
PLACE possono essere equipaggiate con un segnalatore luminoso bicolore o tricolore. Il relativo
sistema di segnalazione (bicolore o tricolore) viene impostato nell'autoconfigurazione, vedi istru-
zioni di installazione del software della stazione, articolo n. 00196771-xx.
5.7.1.1 Segnalatore luminoso bicolore (standard)
Fig. 5.7 - 1 Segnalatori luminosi degli stati di esercizio (esempio: SIPLACE X2 S / X3 S / X4 S)
L1 Segnalatore luminoso bianco, a destra
L2 Segnalatore luminoso verde, a destra
L3 Segnalatore luminoso bianco, a sinistra
L4 Segnalatore luminoso verde, a sinistra
(T) Direzione di convogliamento CS
(L2)
(L1)
(L3)
(L4)
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.7 Segnalatori luminosi con avvisatore acustico
299

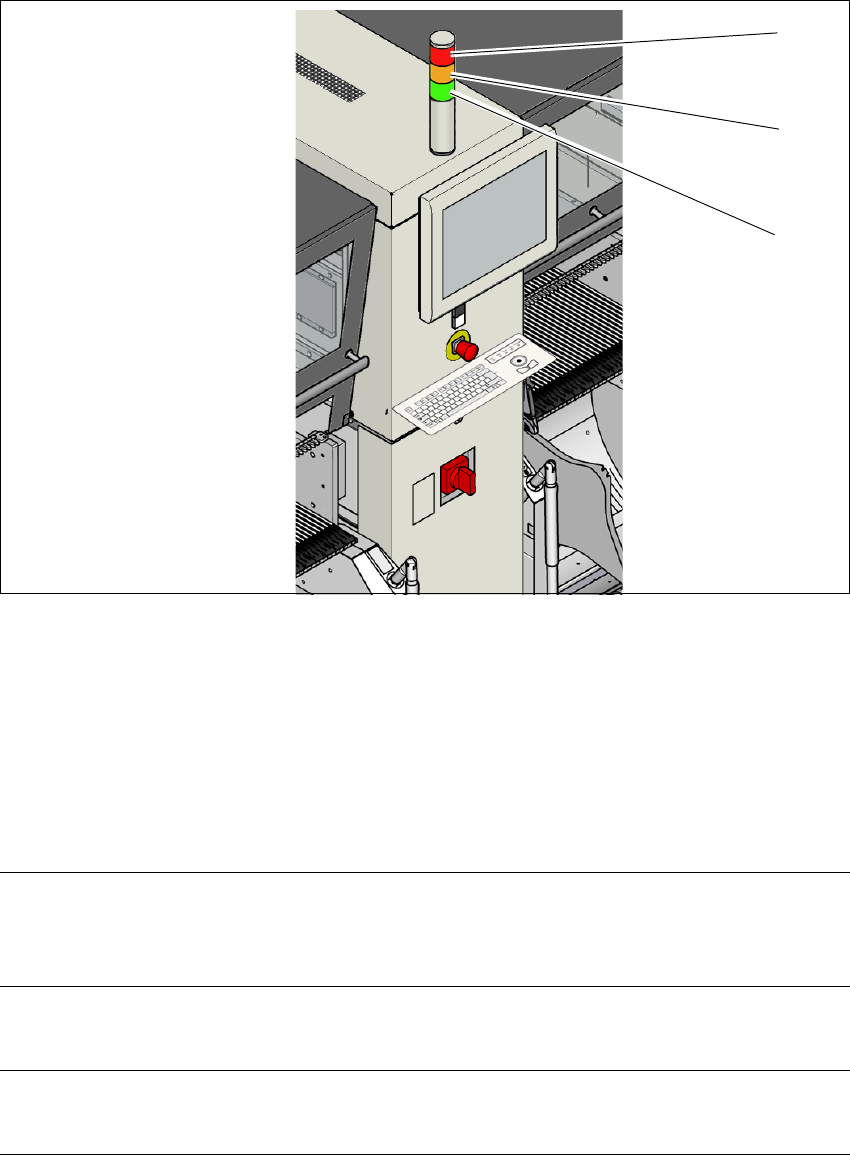

5.7.1.2 Segnalatore luminoso tricolore (opzionale)
Fig. 5.7 - 2 Segnalatori luminosi degli stati di esercizio (esempio: SIPLACE X2 S / X3 S / X4 S)
L1 Segnalatore luminoso rosso
L2 Segnalatore luminoso giallo
L3 Segnalatore luminoso verde
5.7.2 Visualizzazioni di stato e relativi significati
5
(L2)
(L1)
(L3)
Significato Lato della
macchina
Stato - bicolore
(bianco/verde)
Stato - tricolore
(rosso/giallo/verde)
La macchina è in fase di produ-
zione
entrambi i lati bianco: --
Verde: On
Rosso: Off
giallo: Off
Verde: On
La macchina attende l'introdu-
zione di un circuito stampato.
entrambi i lati bianco: --
Verde: 700 - 700
Rosso: Off
giallo: Off
Verde: 500 - 500
