Se la maniglia di estrazione (pos. 1) sporge ancora, reinserirla.
5

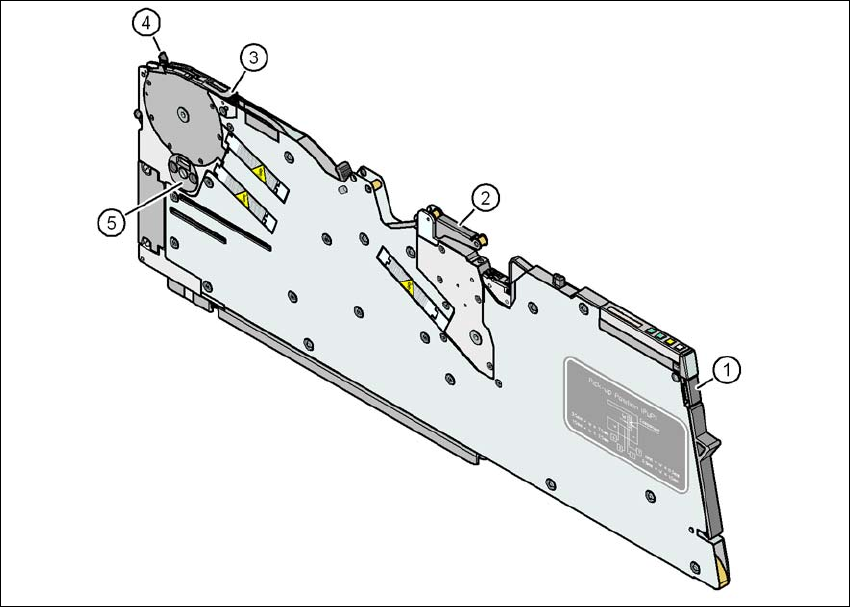

Fig. 5.10 - 2 Controllo del modulo di alimentazione X prima dell'inserimento
(1) Maniglia di estrazione
(2) Braccio oscillante della pellicola di rivestimento
(3) Finestra di prelievo
(4) Leva per sollevare e innestare la finestra di prelievo
(5) Scomparto di smaltimento CO
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.10 Allestimento dei moduli di alimentazione Dalla versione software SR.706.1 SP1 Edizione 10/2014
314
5.10.3.2 Inserimento del modulo di alimentazione X nel carrello CO
5

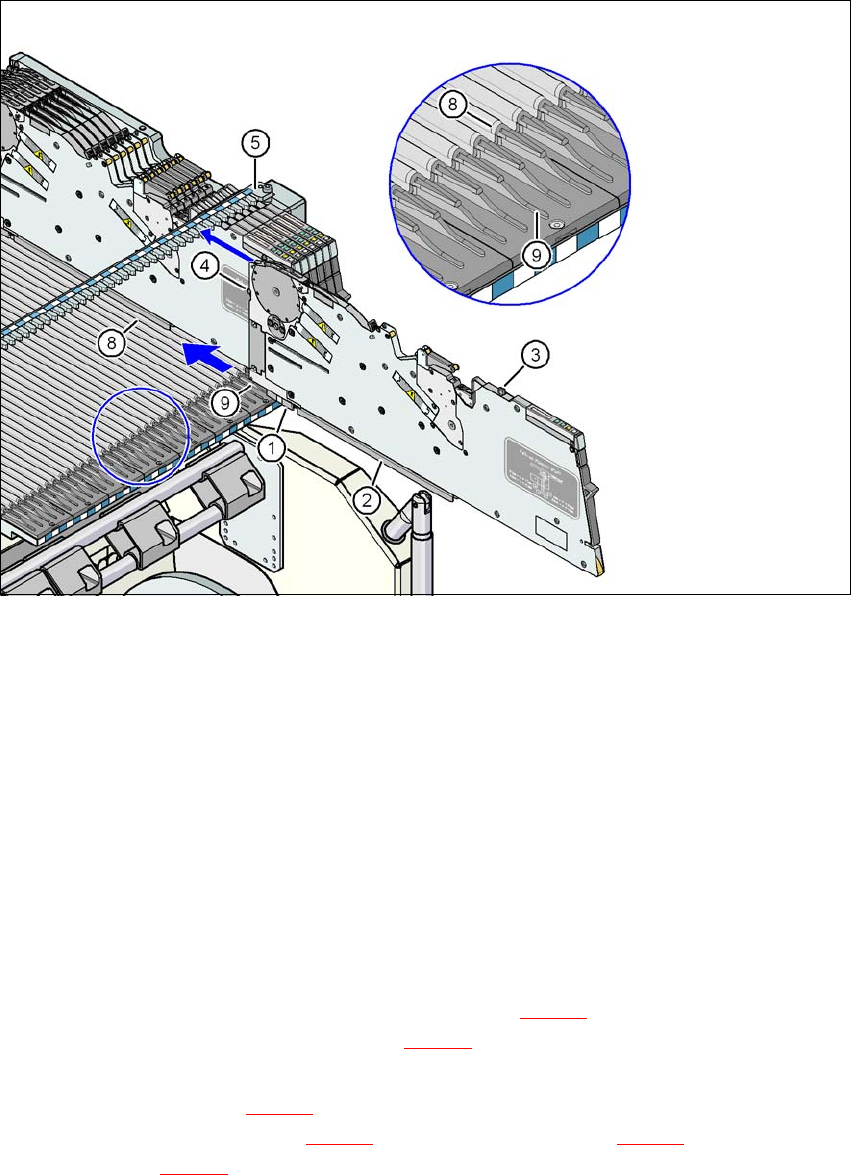

Fig. 5.10 - 3 Inserimento del modulo di alimentazione X nel carrello CO
(1) Guida scorrevole anteriore del modulo di alimentazione X
(2) Guida scorrevole posteriore del modulo di alimentazione X
(3) Spina di centraggio "posteriore" del modulo di alimentazione X
(4) Spina di centraggio "anteriore" del modulo di alimentazione X
(5) Barra di centraggio con alloggiamenti per la spina di centraggio "posteriore"
(6) Fori di centraggio sul tavolo CO per l'alloggiamento della spina di centraggio" anteriore"
(7) Denti di bloccaggio
(8) Profilo guida del tavolo CO (profilo a Ω)
(9) Supporto di inserimento per il modulo di alimentazione
5
Inserire la guida di scorrimento anteriore (pos. 1 in fig. 5.10 - 3) del modulo di alimentazione
sul supporto di inserimento (pos. 9 in fig. 5.10 - 3
) del tavolo CO.
Mantenere in posizione verticale il modulo di alimentazione e spingerlo in avanti lungo il pro-
filo guida (pos. 8 in fig. 5.10 - 3
). Il modulo di alimentazione scivolerà con la guida di scorri-
mento anteriore (pos. 1 in fig. 5.10 - 3
) e posteriore (pos. 2 in fig. 5.10 - 3) sul profilo guida
(pos. 8 in fig. 5.10 - 3
).
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.10 Allestimento dei moduli di alimentazione
315
Spingere accuratamente in avanti il modulo di alimentazione finché la spina di centraggio "an-
teriore" (pos. 4 in fig. 5.10 - 3
, pagina 314) scivolerà nel foro di centraggio (pos. 6 in fig. 5.10
- 3, pagina 314).
Fare attenzione alla spina di centraggio "posteriore" (pos. 3 in fig. 5.10 - 3, pagina 314) del
modulo di alimentazione. Deve scivolare facilmente nella cavità (pos. 5) del listello di centrag-
gio, in caso contrario il
modulo di alimentazione non è in posizione verticale sul tavolo CO o non è stato posizionato
correttamente sul profilo guida (pos. 8 in fig. 5.10 - 3
, pagina 314).
Nella posizione di arresto del modulo di alimentazione, il dente di bloccaggio (pos. 7 in fig.
5.10 - 3
, pagina 314) si aggancia nel rullo di bloccaggio del modulo di alimentazione (pos. 1
in fig. 3.9 - 1
, pagina 184). Se si è dimenticato di innestare in posizione il dente di bloccaggio
(pos. 1 in fig. 5.10 - 2
, pagina 313), dopo alcuni secondi diventerà rossa la spia di stato del
pannello di comando del modulo di alimentazione. Sul display LCD apparirà il messaggio di
errore "Handle --->>" (vedi fig. 5.11 - 1
, pagina 322).
Innestare in posizione la maniglia di estrazione (pos. 1 in fig. 5.10 - 2, pagina 313). L'indica-
tore di stato del modulo di alimentazione è verde ed il modulo di alimentazione è pronto al
funzionamento. Nel display LCD si potranno rileggere il numero di traccia e la larghezza dei
passi di trasporto.
5.10.4 Inserimento della cinghia dei componenti nel modulo di alimentazione X
5.10.4.1 Verifica del modulo di alimentazione X della cinghia
Quando si inserisce la cinghia nel modulo di alimentazione controllare innanzitutto se ci sono
componenti nell'area della finestra di prelievo (pos. 2 in fig. 5.10 - 5
, pagina 317).
Eliminare in ogni caso componenti eventualmente presenti perché possono verificarsi guasti.
5.10.4.2 Preparazione dell'inserimento della cinghia CO
Controllare che la cinghia sia rifilata di netto.
Se i fori di trasporto sono sfrangiati o piegati, tagliare via questa parte della cinghia.
Accertarsi inoltre che nessuna striscia adesiva sia attaccata alla pellicola di rivestimento.
Estrarre dalla cinghia circa 30 cm di pellicola di rivestimento se in questo modo non si libe-
rano componenti.
5
NOTA
Evitare la perdita di componenti
Se non è disponibile sufficiente pellicola di rivestimento, utilizzare gli infilatori di cin-
ghia SMD per la cinghia da 8 mm:Articolo n. 00355265-xx
per la cinghia da 12 mm:Articolo n. 00356342-xx
