5.10.4.4 Supporto cinghia per modulo di alimentazione X da 8 mm
5

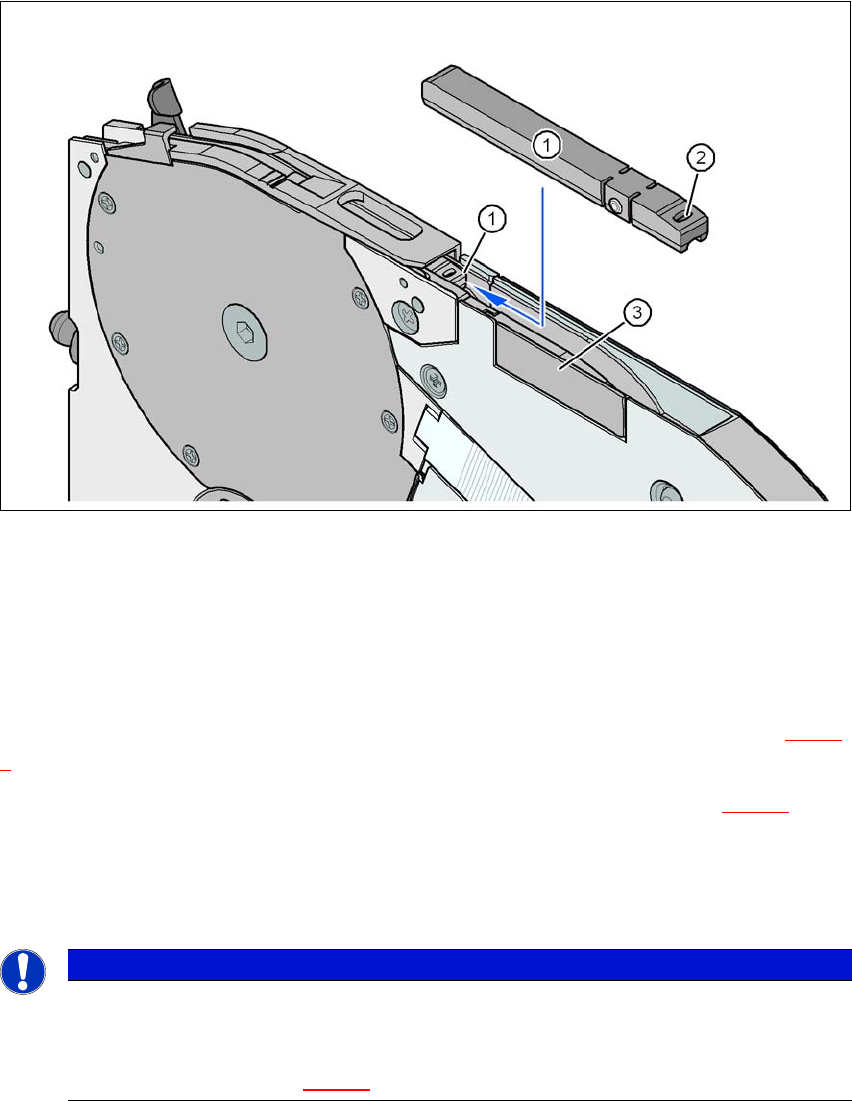

Fig. 5.10 - 8 Modulo di alimentazione X da 8 mm - supporto della cinghia e sensore di giunzione
(1) Supporto estraibile della cinghia
(2) Apertura ovale nel supporto della cinghia
(3) Punto di montaggio del sensore di giunzione
Il modulo di alimentazione X da 8 mm è dotato di un supporto della cinghia (pos. 1 in fig. 5.10 -
8). All'occorrenza può essere facilmente rimosso.
Inserire la lama di un cacciavite da orologiai nell'apertura ovale (pos. 2 in fig. 5.10 - 8) del
supporto della cinghia ed estrarre il supporto in senso contrario alla direzione di trascina-
mento della cinghia.
Quando si inserisce il supporto della cinghia, occorre accertarsi che entri nella posizione cor-
retta.
5
5
NOTA
Altezza di prelievo Z costante e riduzione del tempo necessario alle correzioni delle al-
tezze di prelievo
Per tutti i componenti a partire dai 0402 e più piccoli, inserire sempre il supporto della
cinghia (pos. 1 in fig. 5.10 - 8
) nel modulo di alimentazione X da 8 mm.
Istruzioni per l'uso SIPLACE serie X 5 Operazioni da svolgere sulla macchina
Dalla versione software SR.706.1 SP1 Edizione 10/2014 5.10 Allestimento dei moduli di alimentazione
321
5.10.4.5 Sensori di giunzione per moduli di alimentazione X della cinghia
Ai moduli di alimentazione X della cinghia è possibile aggiungere successivamente i sensori di
giunzione. Il sensore è disponibile in due versioni:
Sensore di giunzione per moduli di alimentazione X della cinghia da 8 mm e da 12 mm
sensore di giunzione per moduli di alimentazione X della cinghia da 16 mm a 88 mm 5
Il sensore di giunzione s'installa nel punto definito alla pos 3 in fig. 5.10 - 8
, pagina 320.
Possono essere forniti anche modulo di alimentazione della cinghia con sensore di giunzione già
installato (vedi sezione 3.9.2
, da pagina 186).
5.10.5 Inserimento di componenti nel modulo di alimentazione cinghia 2x8 mm
L'utilizzo e l'allestimento dei moduli di alimentazione da 2x8 mm sono descritti nel Job Guide
"Modulo di alimentazione X della cinghia 2x8 mm / Smart Feeder 12 mm X / 16 mm X".
N. articolo tedesco 00196664-xx
N. articolo inglese 00196665-xx
5.10.6 Allestimento dei componenti sullo Smart Feeder SIPLACE
L'utilizzo e l'allestimento dei moduli di alimentazione Smart Feeder SIPLACE sono descritti nel
Job Guide
"Modulo di alimentazione X della cinghia 2x8 mm / Smart Feeder 12 mm X / 16 mm X".
N. articolo tedesco 00196664-xx
N. articolo inglese 00196665-xx
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE serie X
5.11 Prestare attenzione alle indicazioni che compaiono sul modulo di alimentazione X Dalla versione software SR.706.1 SP1 Edizione
10/2014
322
5.11 Prestare attenzione alle indicazioni che compaiono
sul modulo di alimentazione X
5.11.1 Moduli di alimentazione con LCD
Per la segnalazione degli stati di esercizio i moduli di alimentazione X dispongono di una visua-
lizzazione policroma (pos. 6 in fig. 5.11 - 1
) e di un display LCD su cui vengono visualizzati mes-
saggi in forma testuale (pos. 1 in fig.
5.11 - 1
).
5
Fig. 5.11 - 1 Tasti, display a cristalli liquidi e di stato nel modulo di alimentazione X
(1) Display LCD
(2) Tasto AVANTI
(3) Tasto INDIETRO
(4) Tasto PELLICOLA
(5) Tasto SET
(6) Indicatore di stato, a vari colori
