6.1.2.5 Esempio di configurazione della testa C&P20/C&P20 M per SIPLACE X4i S - tavolo
in posizione estratta
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare due file di scambiatore di pipette per Spe-
edStar (pos. 1 e pos. 4 nella fig. 6.1 - 4
, pagina 342).
6

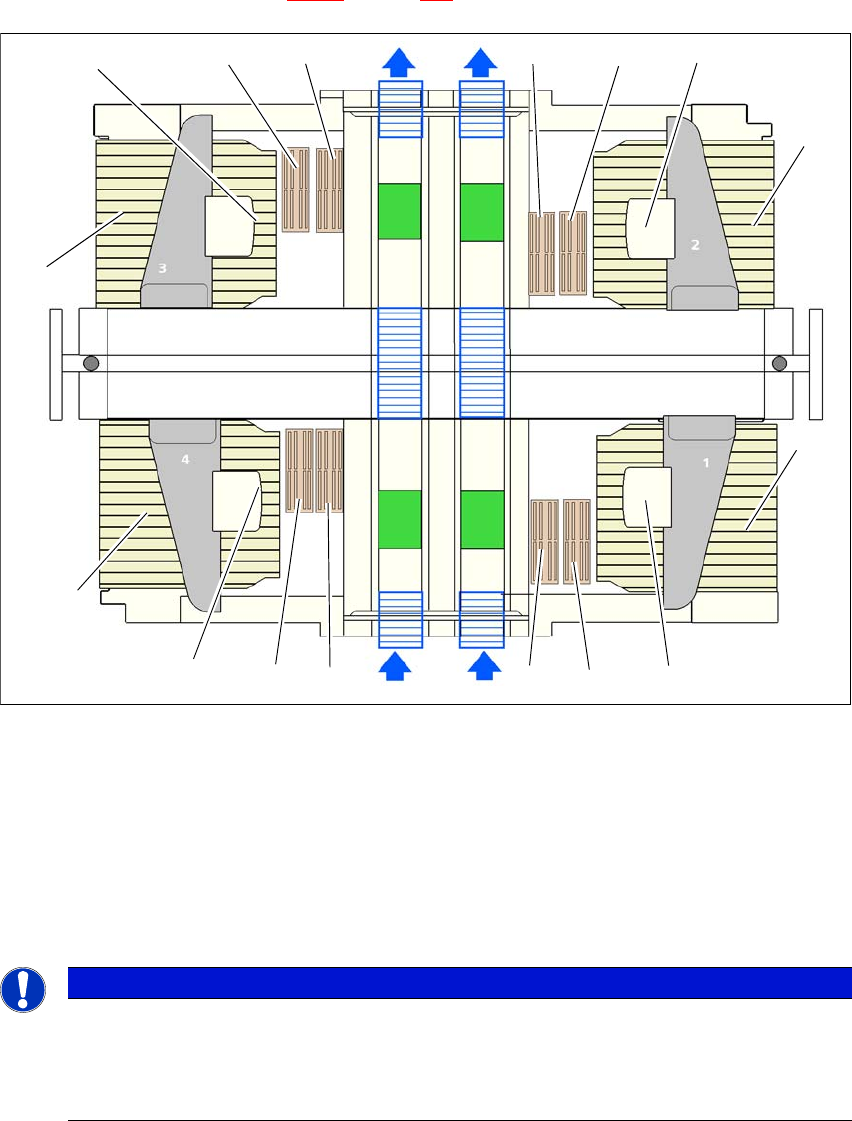

Fig. 6.1 - 4 Posizione degli scambiatori di pipette per SIPLACE SpeedStar - esempio di configurazione:(SIPLACE
X4i S)
6
6
6
(1) Scambiatore di pipette
(2) SIPLACE SpeedStar
(3) Posizione del tavolo "estratto"
(4) Scambiatore di pipette seconda fila (opzionale)
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.1 Scambiatore di pipette
343

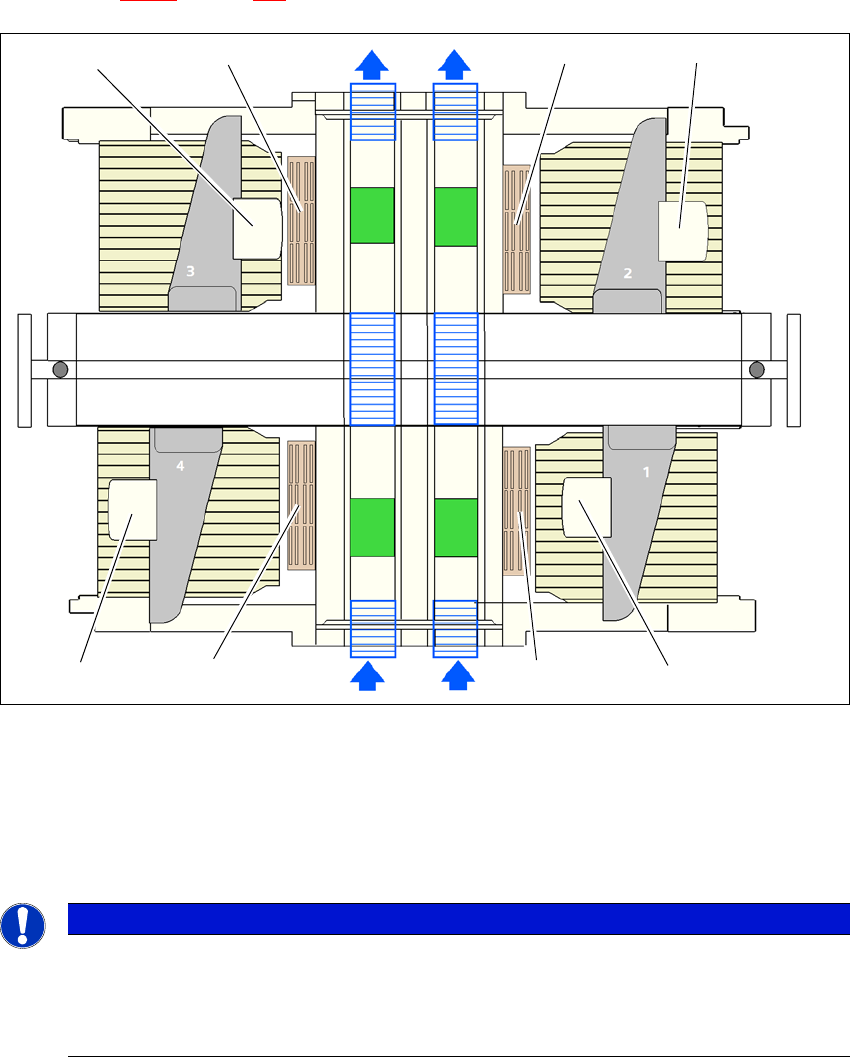

6.1.2.6 Esempio di configurazione della testa C&P20/C&P20 M per SIPLACE X4 S
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare uno scambiatore di pipette per SpeedStar
(pos. 1 in fig. 6.1 - 5
, pagina 343).
6
Fig. 6.1 - 5 Posizione degli scambiatori di pipette per SIPLACE SpeedStar - esempio di configurazione:(SIPLACE
X4 S)
6
6
6.1.2.7 Scambiatore di pipette "seconda fila" per la SIPLACE SpeedStar
L'opzione "scambiatore di pipette seconda fila" consente di disporre di una file aggiuntiva per la
testa SIPLACE SpeedStar. Il pacchetto di allestimento contiene, oltre allo scambiatore delle pi-
pette, un set di montaggio.
(1) Scambiatore di pipette
(2) SIPLACE SpeedStar
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatore di pipette Dalla versione software 706.1 SP1 Edizione 10/2014
344
6.1.2.8 Montaggio
Gli scambiatori di pipette sono fissati al dispositivo di inserimento del carrello CO.
6
Fig. 6.1 - 6 Posizione di montaggio
(1) Lato trasversale rivolto in direzione del dispositivo di inserimento del carrello CO
(2) Il lato perpendicolare è rivolto in direzione del convogliatore CST
Disporre lo scambiatore di pipette in modo tale che il lato trasversale sia rivolto verso il dispo-
sitivo di inserimento del carrello CO.
6
AVVERTENZA
Pericolo di collisione con la testa nelle configurazioni miste!
Nelle configurazioni miste c'è pericolo di collisione con la testa.
Per ogni testa di montaggio installare soltanto lo scambiatore di pipette relativo con
i vassoi corrispondenti.
