6.1.4.4 Vassoio per pipette 28xx
6

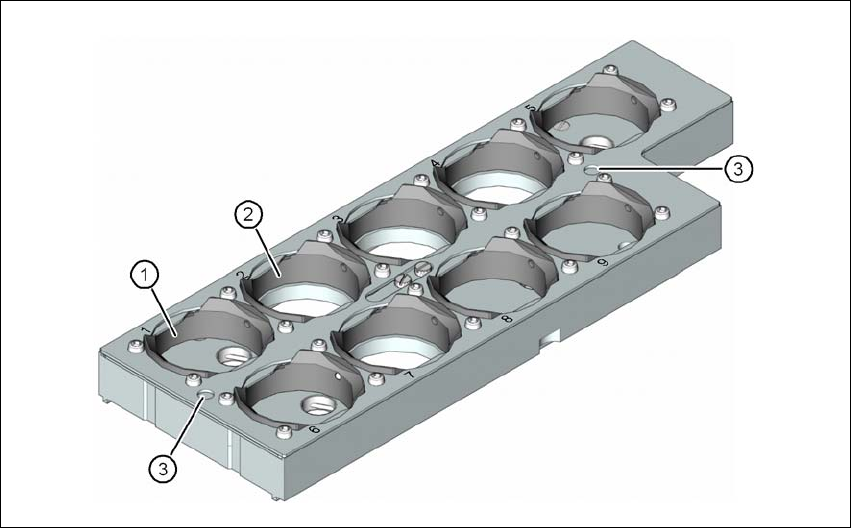

Fig. 6.1 - 17 Vassoio per pipette 28xx
(1) 5 garage per pipette 28xx con una lunghezza massima di 12,5 mm
(numero garage 1, 5, 6, 8 e 9)
(2) 4 garage per pipette 28xx con una lunghezza massima di 16,5 mm
(numero garage 2, 3, 4 e 7)
(3) Mire (solo con piastra di bloccaggio aperta e visibile)
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.1 Scambiatore di pipette
359
6.1.4.5 Dati tecnici
6
Scambiatore di pipette per il SIPLACE MultiStar
Numero dei vassoi
a,*a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Numero dei garage per pipette
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
Configurazione standard
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 vassoi con 60 garage per pipette 20xx
1 vassoio con 9 garage per pipette 28xx
3 vassoi con 36 garage per pipette 20xx
1 vassoio con 9 garage per pipette 28xx
Opzionale: scambiatore di pipette "seconda fila" 4 vassoi con 48 garage per pipette
Tipi di pipette 10xx, 11xx, 12xx
20xx, 28xx
*)a per MTC/WPC con restrizioni sul posteggio 2
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.1 Scambiatore di pipette Dalla versione software 706.1 SP1 Edizione 10/2014
360
6.1.4.6 Esempio di configurazione CPP per SIPLACE X4i S
In ciascuno dei posteggi 1, 2, 3 e 4 è possibile installare uno scambiatore di pipette per la testa
CPP (pos. 1 in fig. 6.1 - 18
, pagina 360).
6

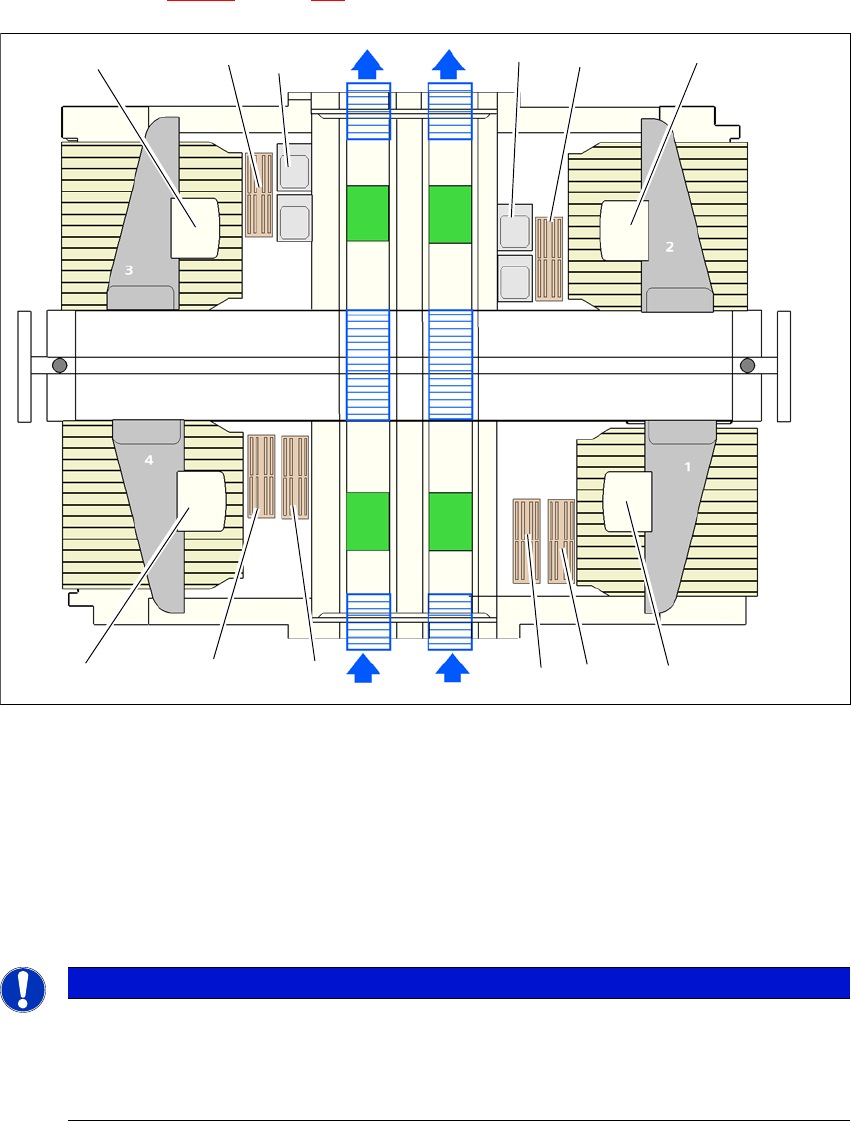

Fig. 6.1 - 18 Posizione degli scambiatori di pipette per SIPLACE MultiStar - esempio di configurazione:(SIPLACE X4i
S)
6
6
(1) Scambiatore di pipette
(2) SIPLACE MultiStar
(3) Videocamere fisse
(4) Scambiatore di pipette seconda fila (opzionale)
NOTA
Arresto della macchina in caso di vassoi mancanti
Il circuito di sicurezza arresta la macchina se rileva vassoi mancanti o non posizionati
correttamente.
Occupare tutti i posti nei vassoi.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
