6.1.5.5 Contenitore scarti CO per la SIPLACE TwinStar
Per la testa SIPLACE TwinStar è possibile installare un contenitore per gli scarti CO, posizionato
vicino al modulo Vision finepitch.
6

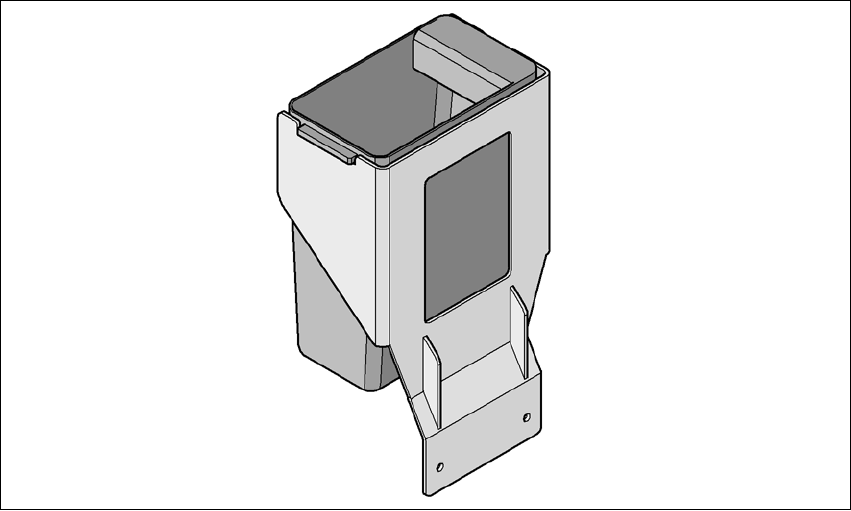

Fig. 6.1 - 27 Contenitore scarti CO per la SIPLACE TwinStar
6.1.5.6 Pinze e pipette speciali
Oltre alla gamma standard SMT, le macchine SIPLACE elaborano anche componenti in tecnica
di montaggio a fori passanti (Through Hole Technology) e componenti OSC (Odd Shaped Com-
ponents). Inoltre ASM progetta continuamente pipette speciali e pinze.
Le pipette speciali sono disponibili per tutte le teste di montaggio, per poter gestire ordini di mon-
taggio con la massima velocità, precisione e flessibilità. L'uso degli scambiatori automatici di pi-
pette riduce inoltre i tempi di allestimento associati al cambio prodotto.
Per le teste Pick&Place ASM offre delle pinze meccaniche. I componenti la cui superficie non è
adatta all'aspirazione con le pipette vengono prelevati e montati da pinze meccaniche. Le pinze
sono disponibili in due diverse esecuzioni, classificabili in due gruppi in base alla funzione:
– pinze che afferrano il componente sui bordi esterni
– pinze che afferrano il componente sui bordi interni.
Per maggiori informazioni sulle pipette speciali e le pinze rivolgersi alla ASM. Anche per la produ-
zione di vassoi speciali e pinze rivolgersi alla ASM.
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.2 Lettore di codici a barre per circuiti stampati
371
6.2 Lettore di codici a barre per circuiti stampati
N. articolo 00519881-xx Lettore di codici per CST 2D
N. articolo 00519839-xx Kit di montaggio meccanico
N. articolo 00519834-xx Kit di montaggio elettrico lettore di codici per CST 2D
6.2.1 Descrizione
Il lettore di codici a barre per CST serve a rilevare e a decodificare automaticamente i codici a
barre sui circuiti stampati. I lettore di codici a barre per CST vengono installati su un telaio da in-
casso sul lato di entrata della macchina per il montaggio di componenti sul convogliatore CST. A
seconda della posizione delle barre del codice, il lettore può essere montato in modo tale che le
barre vengano lette in senso longitudinale o trasversale rispetto alla direzione di convogliamento
dei CST.
Nel convogliatore doppio è possibile installare quattro lettori di codici a barre per CST che pos-
sono leggere il lato superiore e inferiore dei circuiti stampati in entrambe le tracce di convoglia-
mento.
I lettori del codici a barre sono disponibili in due varianti:
– Lettore di codici per CST 2D
Questo lettore di codici è in grado di leggere i codici a barre e a matrice. I codici a matrice
vengono utilizzati prevalentemente quando lo spazio disponibile per le etichette dei codici a
barre è limitato. 6
6.2.2 Dati tecnici - lettore di codici 2D
6
6
Ingombro (L x L x H) 55 mm x 42 mm x 22 mm
Peso 125 grammi
Tipi di codice 2D Data Matrix ECC 0, 50, 80, 100, 140 e 200
Data Matrix ECC200
QR Code, MicroQR Code
Lunghezza codice a barre
Convogliatore doppio, asincrono
Convogliatore doppio, sincrono
Max. 40 caratteri
Max. 40 caratteri
Interfaccia dati RS232, USB 2.0
Allacciamento elettrico Connettore a 15-pin D-Sub-HD
Tensione di esercizio Da 5 V CC a 24 V CC
NOTA
Quando si installa un lettore di codici a barre per CST su una macchina, affiggere i
cartelli di avviso sulla classe laser contenuti nel kit.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.3 Prolunga del nastro di ingresso e di uscita Dalla versione software 706.1 SP1 Edizione 10/2014
372
6.3 Prolunga del nastro di ingresso e di uscita
Articolo n. 00519971-xx Prolunga del nastro di entrata del convogliatore singolo
Articolo n. 00519972.xx Prolunga del nastro di entrata del convogliatore doppio
Articolo n. 00519973.xx Prolunga del nastro di uscita del convogliatore singolo
Articolo n. 00519974.xx Prolunga del nastro di uscita del convogliatore doppio
6.3.1 Descrizione
Le prolunghe del nastro di entrata e del nastro di uscita possono essere montate tra due macchine
e utilizzate come zone di accumulo dei circuiti stampati. Una prolunga del nastro di uscita viene
applicata al nastro di uscita della prima macchina della linea e una prolunga del nastro di entrata
viene applicata al nastro di entrata della macchina successiva. Lo spazio tra le due macchine
viene usato così come zona di accumulo per evitare tempi di attesa nel convogliamento dei circuiti
stampati. Le prolunghe del nastro di uscita e di entrata possono essere montate anche all'inizio e
alla fine di una linea.
6
ATTENZIONE
Per un utilizzo più facile delle macchine della serie X e una migliore accessibilità del pul-
sante di arresto d'emergenza
montare assolutamente una prolunga del nastro di uscita o una prolunga del nastro
di entrata quando in una linea vi sono due macchine della serie X adiacenti.
