6.4.4.1 Dimensioni
6

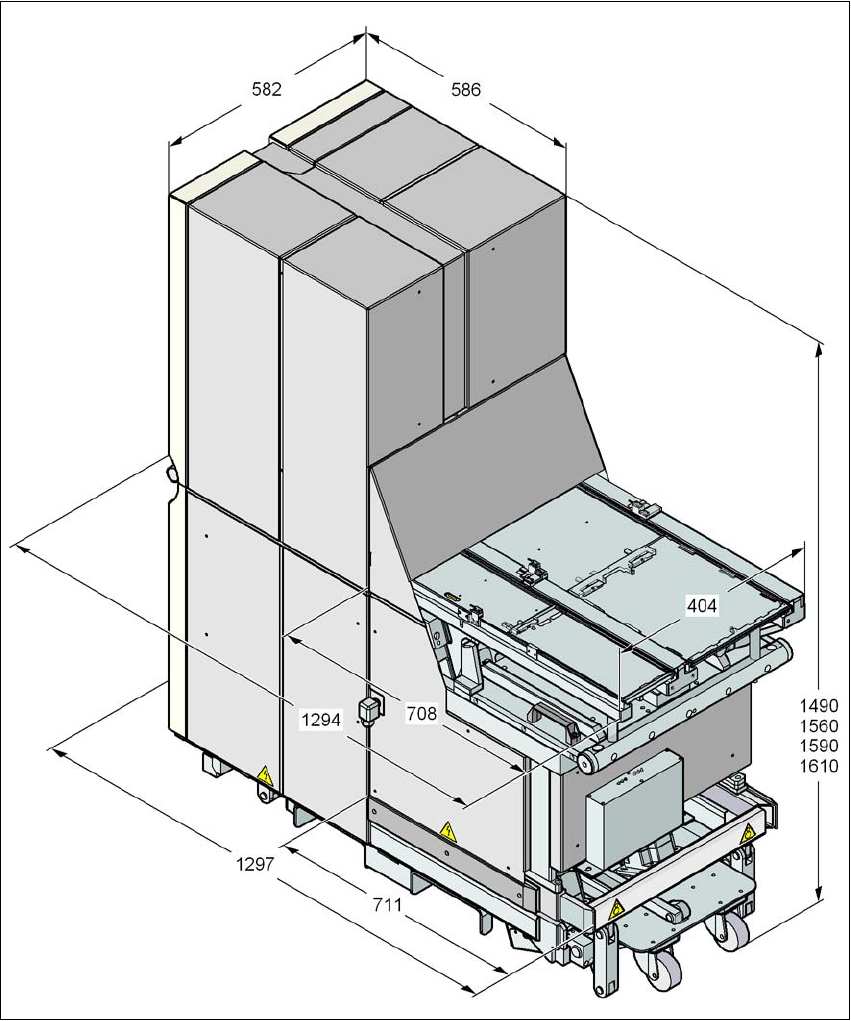

Fig. 6.4 - 1 Matrix tray changer, dimensioni, tutti i dati in millimetri
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.4 Matrix tray changer Dalla versione software 706.1 SP1 Edizione 10/2014
378
6.4.4.2 Elementi di comando
6
Fig. 6.4 - 2 Matrix tray changer, vista posteriore
(1) Interruttore principale
(2) Tasto di ARRESTO D'EMERGENZA
(3) Torre 1 per l'alloggiamento di max. 30 supporti vassoi (fino a 60 tray JEDEC)
(4) Torre 2 per l'alloggiamento di max. 40 supporti vassoi (fino a 40 tray JEDEC)
(5) Attacco della manovella per la regolazione in altezza del matrix tray changer
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.4 Matrix tray changer
379
6.4.5 Dimensioni della SIPLACE X2 S / X3 S / X4 S con MTC
6
Fig. 6.4 - 3 Dimensioni della SIPLACE X2 S / X3 S / X4 S con matrix tray changer in millimetri
NOTA 6
Al posteggio 2 può essere agganciato, al posto di un carrello CO; un matrix tray changer.
Il raggio di manovra R dell'MTC applicato alla SIPLACE X2 S / X3 S / X4 è pari a:
6
Raggio di manovra R posizione di posteggio 2 750 mm
Distanza L1: dal centro della macchina al bordo esterno
dell'MTC
1938 mm
Distanza L2: dal centro della macchina alla parete 2688 mm
