Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione Dalla versione software 706.1 SP1 Edizione 10/2014 6.4 Matrix tray changer 379 6.4.5 Dimensioni della SIPLACE X2 S / X3 S / X4 S con MTC 6 Fig. 6.4 - …
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.4 Matrix tray changer Dalla versione software 706.1 SP1 Edizione 10/2014
378
6.4.4.2 Elementi di comando
6

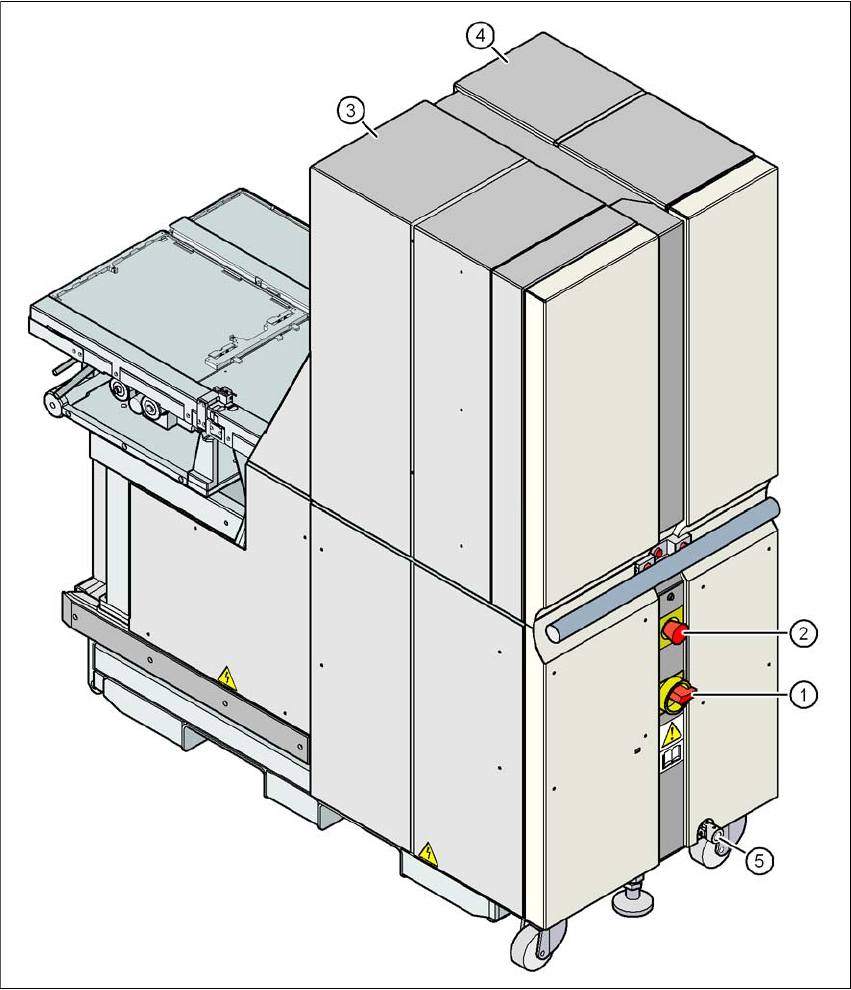

Fig. 6.4 - 2 Matrix tray changer, vista posteriore
(1) Interruttore principale
(2) Tasto di ARRESTO D'EMERGENZA
(3) Torre 1 per l'alloggiamento di max. 30 supporti vassoi (fino a 60 tray JEDEC)
(4) Torre 2 per l'alloggiamento di max. 40 supporti vassoi (fino a 40 tray JEDEC)
(5) Attacco della manovella per la regolazione in altezza del matrix tray changer
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.4 Matrix tray changer
379
6.4.5 Dimensioni della SIPLACE X2 S / X3 S / X4 S con MTC
6

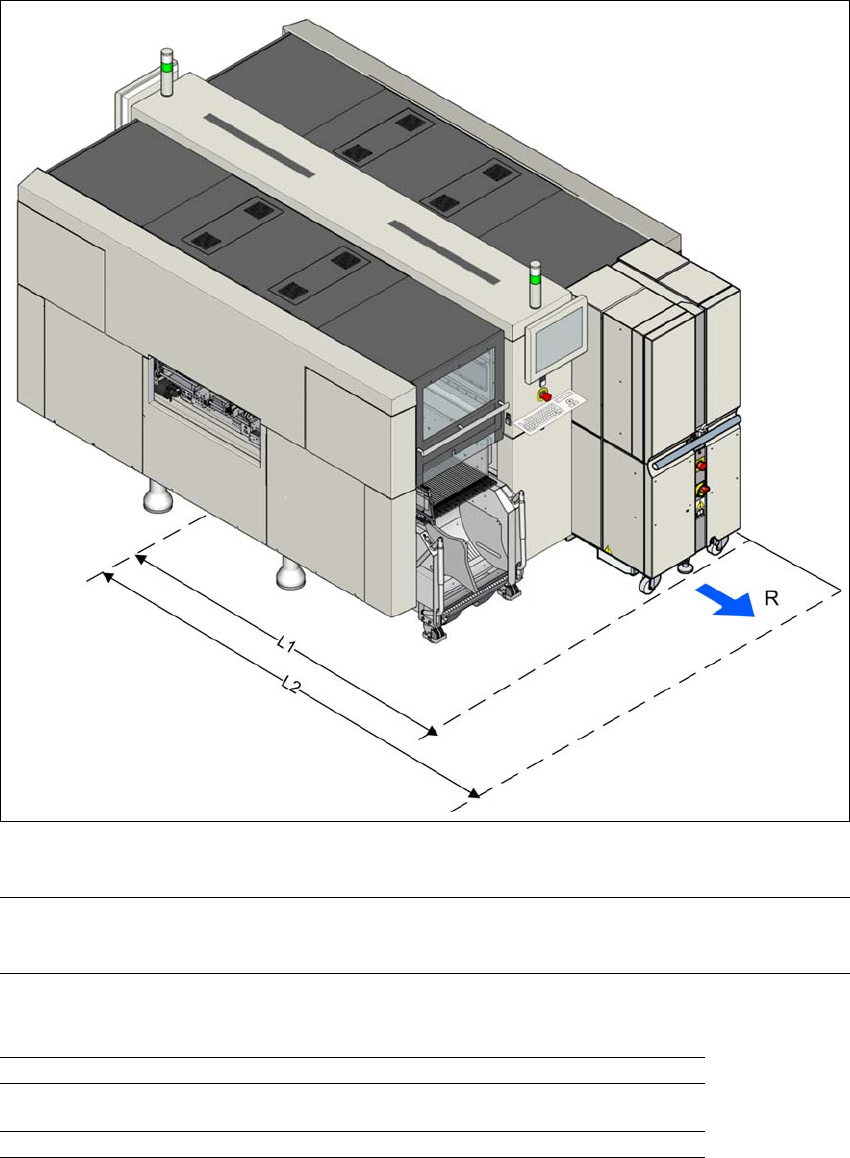

Fig. 6.4 - 3 Dimensioni della SIPLACE X2 S / X3 S / X4 S con matrix tray changer in millimetri
NOTA 6
Al posteggio 2 può essere agganciato, al posto di un carrello CO; un matrix tray changer.
Il raggio di manovra R dell'MTC applicato alla SIPLACE X2 S / X3 S / X4 è pari a:
6
Raggio di manovra R posizione di posteggio 2 750 mm
Distanza L1: dal centro della macchina al bordo esterno
dell'MTC
1938 mm
Distanza L2: dal centro della macchina alla parete 2688 mm
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.5 Waffle-pack-changer (WPC5/WPC6) Dalla versione software 706.1 SP1 Edizione 10/2014
380
6.5 Waffle-pack-changer (WPC5/WPC6)
6
6.5.1 Descrizione
Il waffle pack changer mette a disposizione i componenti nei vassoi così da evitare inutili perdite
di tempo nella fase di stoccaggio e sostituzione automatica dei vassoi. Inoltre l'offerta di compo-
nenti disponibili aumenta grazie all'accesso casuale programmabile a un massimo di 28 vassoi.
Il waffle pack changer dispone di un carrello integrato e può essere facilmente trasportato in altri
posteggi. Viene fornito nell'altezza di convogliamento realizzata per la macchina, ma con pochi
interventi può essere facilmente adattato ad altezze di convogliamento di 900, 930 e 950 mm. Nel
posteggio rimanente deve essere attrezzato il tavolo CO.
NOTA
Disponibile dalla versione software SR.707.1
