6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X 6.5 Waffle-pack-changer (WPC5/WPC6 ) Dalla versione software 706.1 SP1 Edizione 10/2014 382 6.5.3 Indicazioni di sicurezza 6 6 6.5.4 Indicazioni sul f…
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.5 Waffle-pack-changer (WPC5/WPC6)
381
6.5.2 Panoramica
La funzione e i dati tecnici del WPC5 sono pressoché identici a quelli del WPC6. In più il WPC6
dispone del modulo non-stop.
Articolo n. 00119827-xx WPC5
Articolo n. 00119828-xx WPC6
6

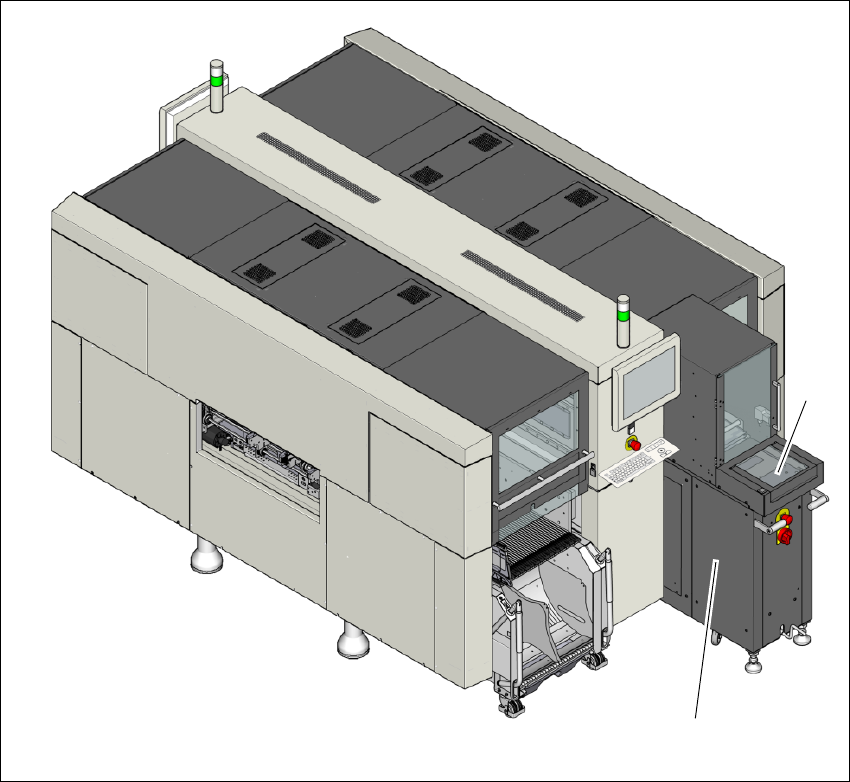

Fig. 6.5 - 1 WPC6 applicato alla SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) Modulo non-stop
(1)
(2)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.5 Waffle-pack-changer (WPC5/WPC6) Dalla versione software 706.1 SP1 Edizione 10/2014
382
6.5.3 Indicazioni di sicurezza
6
6
6.5.4 Indicazioni sul funzionamento
6
6.5.4.1 Funzionamento, manutenzione, assistenza
I manuali forniti a corredo del waffle pack changer forniscono informazioni dettagliate sul funzio-
namento, la manutenzione e l'assistenza dello stesso.
AVVERTENZA
Rischio di ferimento!
Pericolo di lesioni: il waffle pack changer può essere causa di ferimenti durante il funzio-
namento della macchina.
Non inserire mai le mani nella fessura tra il waffle pack changer e il montante della
macchina quando la macchina è in funzione .
AVVERTENZA
Presupposto per il funzionamento: il waffle pack changer deve essere agganciato alle
macchine.
In linea di principio è vietato azionare il waffle pack changer se non è agganciato alla mac-
china.
Collegare il cavo di comando del waffle pack changer alla presa di collegamento sol-
tanto se è agganciato alla macchina.
Collegare o scollegare il cavo di alimentazione all'alimentazione elettrica esterna sol-
tanto se il waffle pack changer è agganciato alla macchina.
NOTA
Rispettare la sequenza di accensione
Se su una macchina sono installati due waffle pack changer è necessario rispettare la
sequenza di accensione. In caso contrario possono verificarsi errori (ad es. CAN switch
error).
Accendere il waffle pack changer sempre prima della macchina automatica SI-
PLACE.
In caso di errore spegnere il waffle pack changer e la macchina SIPLACE e riaccen-
derli nella giusta sequenza. Fare attenzione ai tempi di attesa necessari.
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.5 Waffle-pack-changer (WPC5/WPC6)
383
6.5.5 Dati tecnici
6.5.5.1 Dimensioni, peso
6
Dimensioni del WPC5/WPC6
Lunghezza x larghezza
Altezza
se altezza di convogliamento CST 900 mm
se altezza di convogliamento CST 930 mm
se altezza di convogliamento CST 950 mm
1520mm x 360mm
1430 mm
1460 mm
1480 mm
Peso WPC5
Equipaggiamento di base (con supporti vassoio e cassetta)
Completamente equipaggiato (con supporti vassoio e cassetta con componenti)
Ca. 270 kg
Ca. 320 kg
Peso WPC6
Equipaggiamento di base (con supporti vassoio e cassetta)
Completamente equipaggiato (con supporti vassoio e cassetta con componenti)
Ca. 280 kg
Ca. 330 kg
Densità di carico del WPC5/WPC6 ≤ 25 N/cm²
Peso del supporto vassoi 0,8 kg
Dimensioni del supporto vassoi (LxPxH) 360 mmx 260 mm x 6 mm
Dimensioni del vassoio (LxPxH) 347 mm x 235 mm x 15 mm
Altezza del vassoio incluso il componente
Standard (tutti i livelli occupati)
WPC5
WPC6
Componenti alti (esclusione di alcuni ripiani)
*a
WPC5
*b
WPC6
b
15 mm
15 mm
45 mm
45 mm
Suddivisione da piano a piano 17 mm (± 2 mm)
Capacità 28 supporti vassoi
Tempo di sostituzione dei supporti vassoi
su 1 livello
su 10 livelli
su 27 livelli
1,9 s
2,3 s
2,8 s
*)a Dal numero di serie B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm si riferiscono all'asse di alimentazione (altezza componente + altezza vassoio).
