6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X 6.5 Waffle-pack-changer (WPC5/WPC6 ) Dalla versione software 706.1 SP1 Edizione 10/2014 386 6.5.8 Dimensioni compreso WPC5/WPC6 6 Fig. 6.5 - 3 Dimensi…
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.5 Waffle-pack-changer (WPC5/WPC6)
385
6.5.6 Raggi di manovra del WPC5/WPC6
6

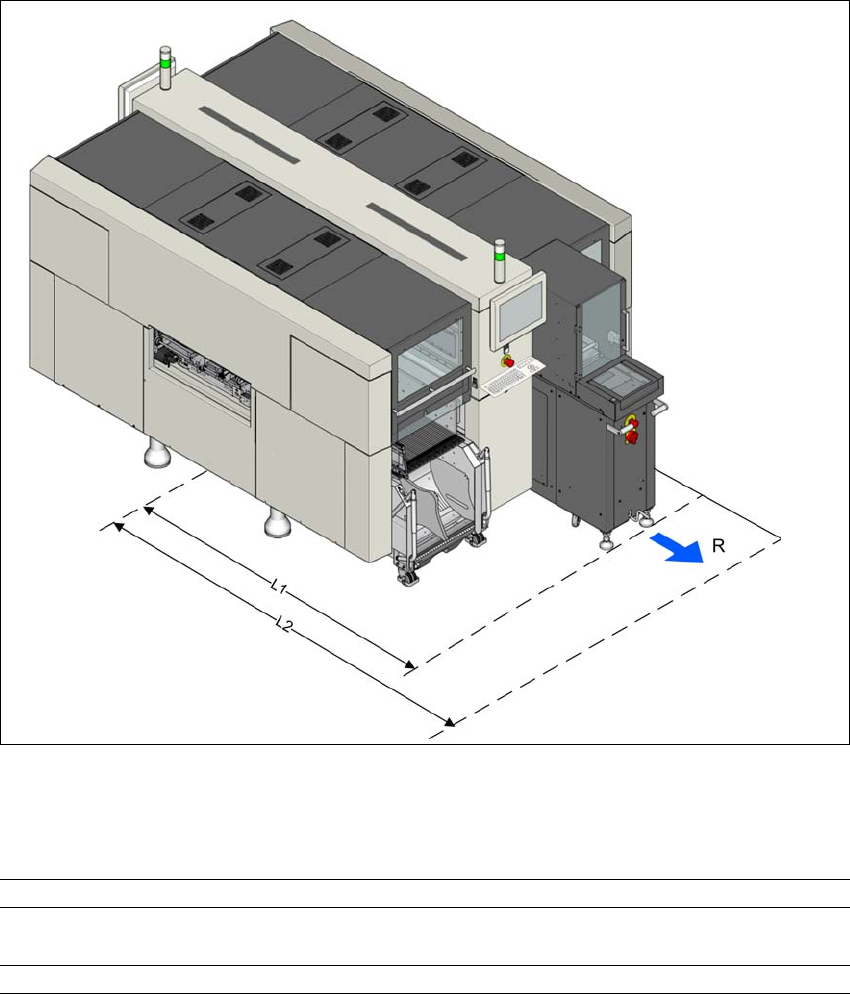

Fig. 6.5 - 2 Raggio di manovra del WPC5/WPC6 applicato alla SIPLACE X-serie S
Il raggio di manovra R del WPC5/WPC6 è pari a:
6
6.5.7 Indicazioni per l'installazione del WPC5/WPC6
Il WPC5/WPC6 può essere agganciato al posteggio 2.
Raggio di manovra R 750 mm
Distanza L1: dal centro della macchina al bordo esterno del WPC
(maniglie)
2100 mm
Distanza L2: dal centro della macchina alla parete 2850 mm
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.5 Waffle-pack-changer (WPC5/WPC6) Dalla versione software 706.1 SP1 Edizione 10/2014
386
6.5.8 Dimensioni compreso WPC5/WPC6
6
Fig. 6.5 - 3 Dimensioni del WPC5/WPC6 applicato alla SIPLACE X-serie S
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.5 Waffle-pack-changer (WPC5/WPC6)
387
6.5.9 Elementi di comando
6
Fig. 6.5 - 4 WPC - elementi di comando
(1) Tasto di ARRESTO D'EMERGENZA
(2) Interruttore principale
(3) Manovella per sollevare o abbassare il carrello
(4) Sportelli di protezione
(5) Riserva vassoi
(6) Modulo non-stop (solo WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
