6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.5 Waffle-pack-changer (WPC5/WPC6) Dalla versione software 706.1 SP1 Edizione 10/2014
386
6.5.8 Dimensioni compreso WPC5/WPC6
6

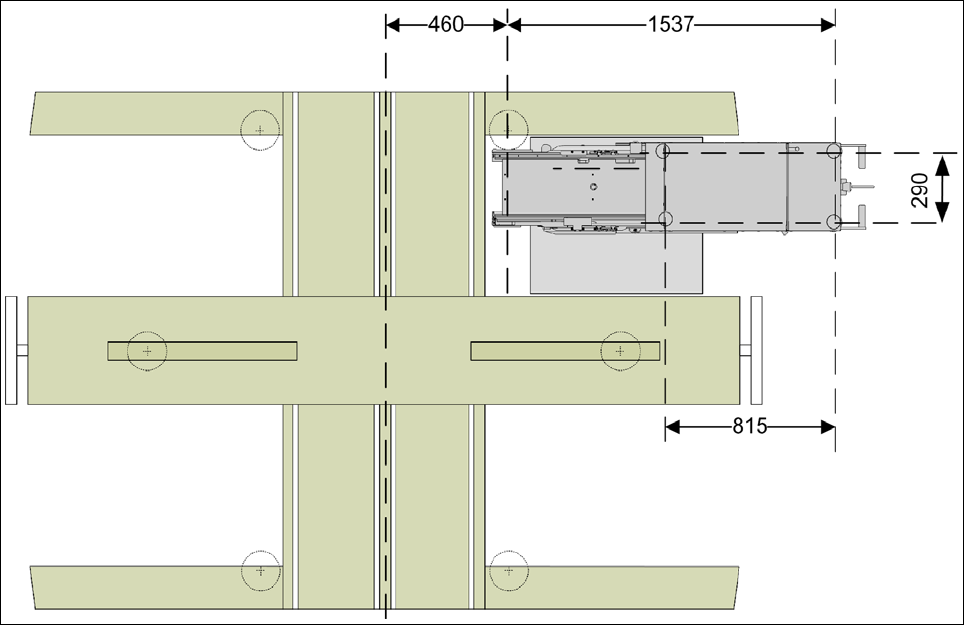

Fig. 6.5 - 3 Dimensioni del WPC5/WPC6 applicato alla SIPLACE X-serie S
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.5 Waffle-pack-changer (WPC5/WPC6)
387
6.5.9 Elementi di comando
6

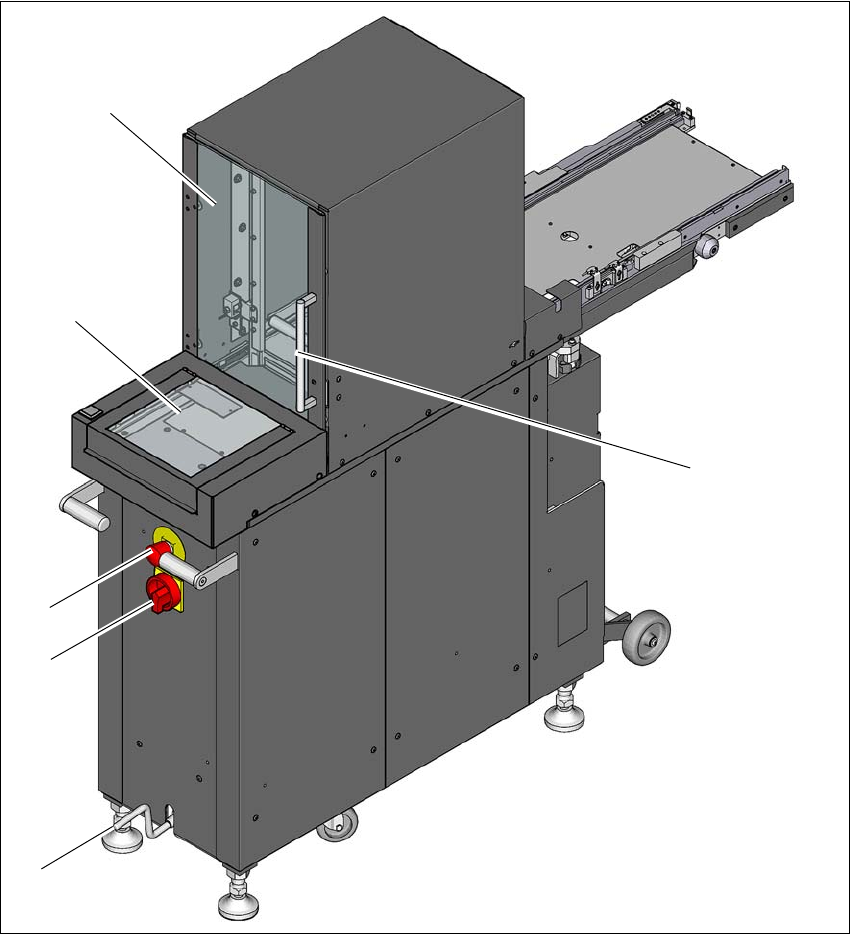

Fig. 6.5 - 4 WPC - elementi di comando
(1) Tasto di ARRESTO D'EMERGENZA
(2) Interruttore principale
(3) Manovella per sollevare o abbassare il carrello
(4) Sportelli di protezione
(5) Riserva vassoi
(6) Modulo non-stop (solo WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.5 Waffle-pack-changer (WPC5/WPC6) Dalla versione software 706.1 SP1 Edizione 10/2014
388
6.5.9.1 Dispositivi di sicurezza
Tasto di ARRESTO D'EMERGENZA 6
Premendo il tasto di ARRESTO DI EMERGENZA tutto l'impianto, ovvero SIPLACE SX e waffle
pack changer, si arresta immediatamente. Una volta sbloccato il tasto di ARRESTO DI EMER-
GENZA per riavviare l'impianto premere il tasto di avvio sulla macchina SIPLACE. A questo punto
è possibile continuare o interrompere il montaggio dei componenti.
6
Sportelli di protezione 6
All'apertura degli sportelli di protezione l'asse di sollevamento e l'asse di alimentazione del waffle
pack changer vengono arrestati. Una volta chiusi gli sportelli di protezione il waffle pack changer
riprende a funzionare.
6
Modulo non-stop (solo WPC6) 6
Attraverso il coperchio del modulo non-stop è possibile, a macchina funzionante, rifornire o
estrarre i vassoi senza dover arrestare la SIPLACE. Il pulsante di comando indica se nel modulo
non-stop si trova una vassoio, se il modulo è vuoto oppure se vi è stato appena introdotto un vas-
soio.
6
NOTA
Fare attenzione a eventuali circuiti stampati incompleti.
ATTENZIONE
Non aprire gli sportelli di protezione del waffle pack changer durante il prelievo di un
componente.
ATTENZIONE
Attivazione dell'ARRESTO DI EMERGENZA all'apertura del coperchio!
Se il pulsante di comando lampeggia il vassoio viene fatto avanzare nel modulo non-stop
e l'operazione non è ancora terminata. Se si apre il coperchio mentre lampeggia il pulsan-
te di comando viene attivato l'ARRESTO DI EMERGENZA.
Per aprire il coperchio, attendere che il tasto di comando non lampeggi più.
