6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X 6.7 Tavolo componenti fisso per tray feeder Dalla versione software 706.1 SP1 Edizione 10/2014 392 6.7 T avolo componenti fisso per tray feeder Artico…
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.6 SIPLACE JTF-S/JTF-M
391
6.6.3 Dati tecnici
6
SIPLACE JTF-S SIPLACE JTF-M
Larghezza
162 mm 177 mm
Altezza
587 mm 587 mm
Specifiche del vassoio JEDEC JEDEC standard: 95-1 & IEC 60286-5
Capacità
Vassoio sottile Vassoio JEDEC 30 Vassoio JEDEC 18
Vassoio spesso Vassoio JEDEC 20 Vassoio JEDEC 14
Tempo di cambio vassoio
< 5 secondi (secondo l'applica-
zione)
--
Unità inseribile n dopo n+1 -- 3,5 secondi
Unità inseribile 1 dopo 18 -- 10 secondi
Unità inseribile 18 dopo 1 -- 8,9 secondi
Cassetta
--
Dimensioni -- ca. 330 mm x 150 mm x 230 mm
Portata max. -- 2,7 kg (150 g per ciascuna delle
18 unità inseribili)
Sistema pneumatico
Da 4,1 bar a 5,5 bar Da 5,2 bar a 9 bar
Consumo di aria compressa
< 28,3 NL/min. < 28,3 NL/min.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.7 Tavolo componenti fisso per tray feeder Dalla versione software 706.1 SP1 Edizione 10/2014
392
6.7 Tavolo componenti fisso per tray feeder
Articolo n. 00519990-xx Tavolo componenti fisso per tray feeder
Questo tavolo componenti viene applicato fisso al posteggio ed è necessario per l'utilizzo dei se-
guenti convogliatori:
– SIPLACE JTF-S
– SIPLACE JTF-M
Consente di alloggiare un JTF-S oppure un JTF-M. Il tavolo componenti fisso può essere montato
al posteggio 2 e/o al posteggio 3.
6
6
AVVERTENZA
Posteggi liberi con moduli di alimentazione "dummy"
I posteggi liberi devono essere occupati con moduli di alimentazione dummy.
NOTA
Ulteriori informazioni si trovano nelle istruzioni per l'uso del JTF-S/JTF-M, tedesco+in-
glese [art. n. 00197446-xx].
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.8 Stazione di aggancio per il carrello CO della SIPLACE serie X
393
6.8 Stazione di aggancio per il carrello CO della SIPLACE
serie X
Articolo n. 00116933-xx Stazione di aggancio per carrello CO della SIPLACE X
6
6.8.1 Descrizione
La stazione di aggancio è un componente aggiuntivo per la postazione di pre-allestimento ed è
l'elemento di congiunzione tra detta postazione e il carrello CO della SIPLACE serie X. La sta-
zione di aggancio consente l'allestimento esterno del carrello CO con i vassoi, i test di funziona-
mento e il controllo dell'allestimento.
6

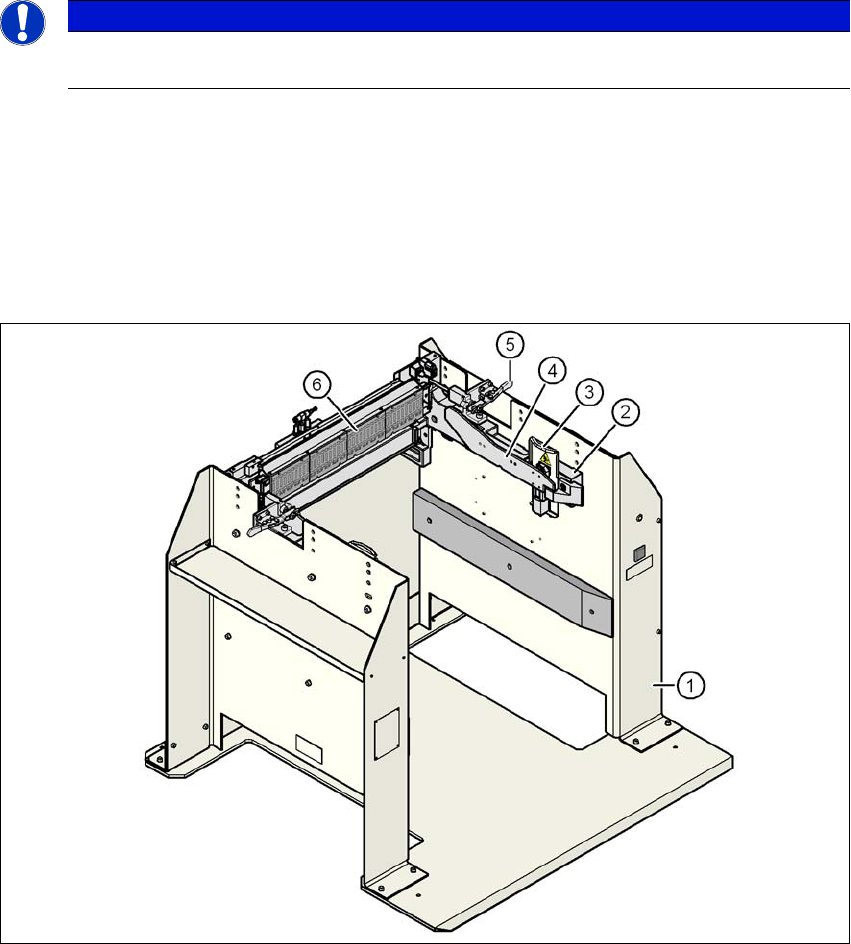

Fig. 6.8 - 1 Stazione di aggancio SIPLACE serie X
NOTA
Su richiesta è possibile fornire una stazione di aggancio (multi-docking-station) con la
quale è possibile allestire carrelli CO da 30, 40 e 60 tracce.
