Legenda della fig. 6.8 - 4
, pagina 397.
(1) Tasto con spia luminosa dell'alimentazione di rete
(2) Tasto per bloccare e sbloccare tutti i moduli di alimentazione sul carrello CO.
(3) Dispositivo di serraggio orizzontale per il fissaggio della leva del tavolo CO in posizione
"chiusa"
(4) Etichetta con la raffigurazione degli interruttori S1 e S2 per l'indirizzamento del CAN-Bus
(5) Interruttori S1 e S2 per l'impostazione dell'indirizzo del CAN-Bus
(6) Interruttore di rete
(7) Manopola per impostare la pressione di esercizio
(8) Manometro per la visualizzazione della pressione di esercizio
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.8 Stazione di aggancio per il carrello CO della SIPLACE serie X
399
6.8.5 Adattamento della stazione di aggancio all'altezza di convogliamento dei
CST
Con pochi interventi il dispositivo di inserimento del carrello CO della stazione di aggancio può
essere facilmente adattato alle altezze di convogliamento 900, 930 e 950 mm.
6

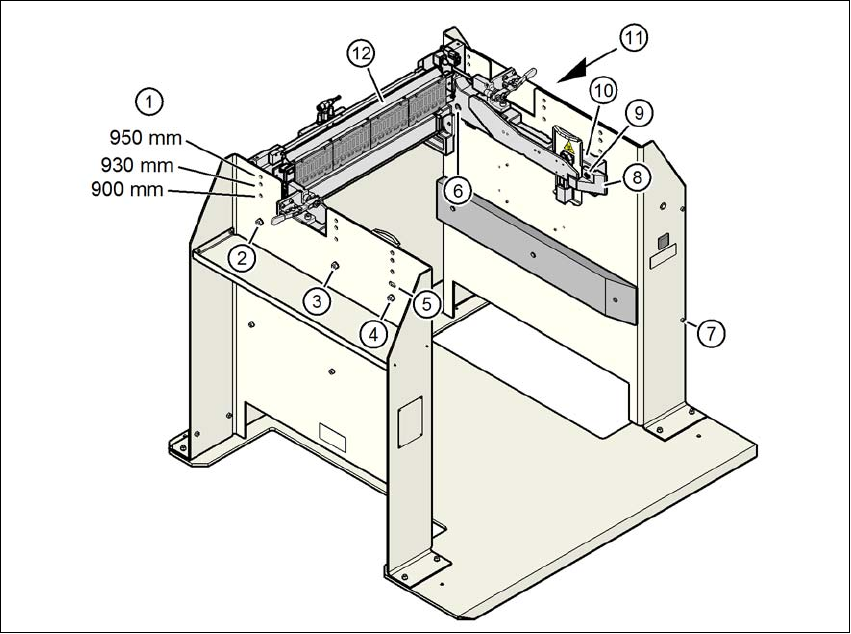

Fig. 6.8 - 5 Adattamento del dispositivo di inserimento del carrello CO all'altezza di convogliamento dei CST
(1) Fori per l'altezza di convogliamento dei CST
(2) Dado esagonale M8 e rondella, 2 pz. ciascuno
(3) Dado esagonale M8 e rondella, 2 pz. ciascuno
(4) Dado esagonale M8 e rondella, 2 pz. ciascuno
(5) Asola per la regolazione in altezza
(6) Vite a esagono cavo M8x40, 6 pezzi
(7) Vite a esagono cavo M5x12, 4 pezzi
(8) Guida
(9) Vite a esagono cavo M8x18, 2 pezzi
(10) Laterale, dispositivo di inserimento del carrello CO
(11) Rivestimento della stazione di aggancio
(12) Unità di comando dei moduli di alimentazione (FCU)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.8 Stazione di aggancio per il carrello CO della SIPLACE serie X Dalla versione software 706.1 SP1 Edizione 10/2014
400
6.8.5.1 Utensili
Per impostare l'altezza del dispositivo di inserimento del carrello CO sono necessari i seguenti
utensili:
– Set chiavi a esagono cavo
– Chiave fissa apertura 13
6.8.5.2 Adattamento in altezza del dispositivo di inserimento del carrello CO
6
6.8.5.3 Adattamento del dispositivo di inserimento del carrello CO alle altezze 900, 930 e
950 mm
6

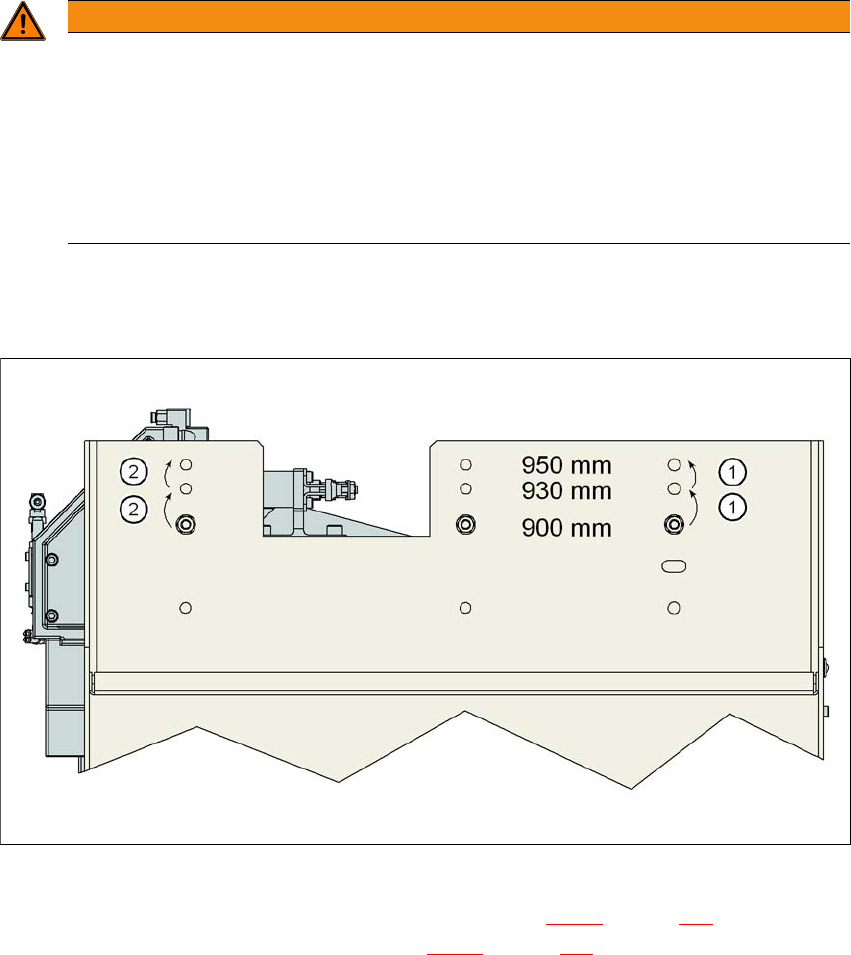

Fig. 6.8 - 6 Sequenza delle operazioni di modifica
Allentare le due viti a esagono cavo M8x18 (pos. 9 in fig. 6.8 - 5, pagina 399), quindi rimuo-
vere la guida destra e sinistra (pos. 8 in fig. 6.8 - 5
, pagina 399).
AVVERTENZA
Disconnettere la stazione di aggancio dall'alimentazione di corrente.
Disconnettere la stazione di aggancio dall'alimentazione di aria compressa.
Il peso del dispositivo di inserimento del carrello CO è pari a circa 40 kg.
Se necessario chiedere a una seconda persona di dare una mano con l'operazione
di modifica.
Attenersi alla sequenza delle fasi di lavoro descritte.
