Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione Dalla versione software 706.1 SP1 Edizione 10/2014 6.15 Smart pin support 413 6 Fig. 6.15 - 3 Smart pin support - vassoio tipo Q10 6 Fig. 6.15 - 4 Sma…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.15 Smart pin support Dalla versione software 706.1 SP1 Edizione 10/2014
412
6

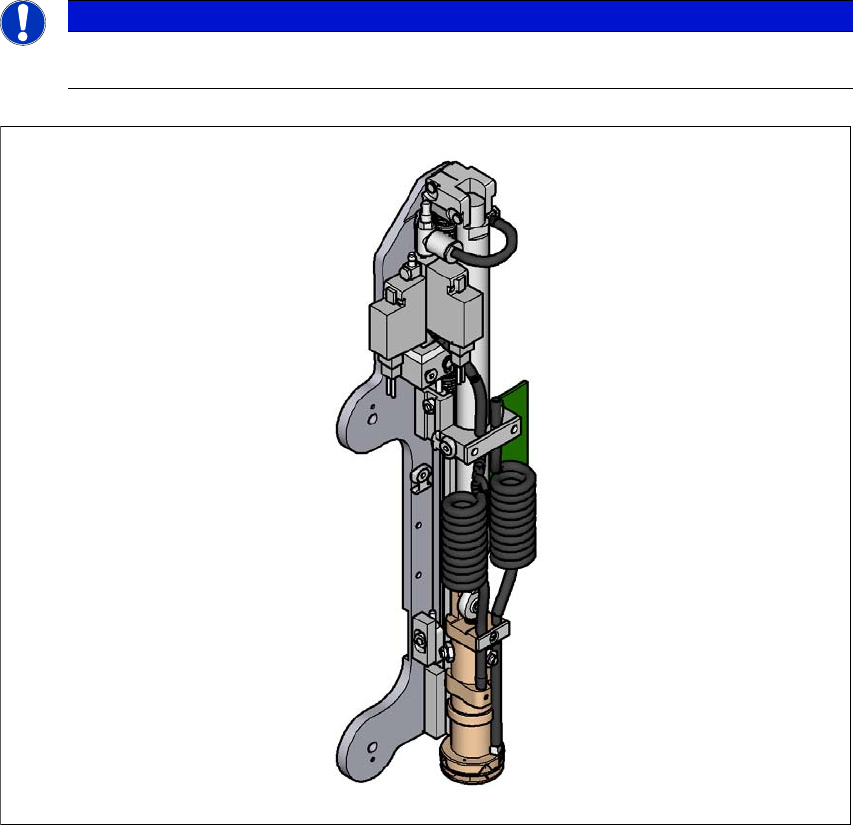

Fig. 6.15 - 2 Unità di prelievo di smart pin support
L'unità di prelievo è montata sul portale. Questa prende i support pin dai rispettivi vassoi e li posi-
ziona sul tavolo di sollevamento. Le posizioni dei support pin nella macchina vengono definite
nell'editor dei circuiti stampati di SIPLACE Pro per ciascun lato del circuito.
Per svariate configurazioni di macchina sono disponibili due diversi vassoi per la sostituzione au-
tomatica di max. 10 support pin. Detti vassoi sono fissati su un porta-vassoi e vengono montati
sul dispositivo di inserimento del carrello CO.
– Smart pin support - Vassoio tipo Q10 [articolo n. 00119997-xx]
– Smart pin support - vassoio tipo W5 [n. articolo 00119998-xx]
NOTA
La descrizione dettagliata si trova nelle istruzioni per l'uso "Istruzioni per l'uso smart pin
support", tedesco+inglese [n. art. 00197001-xx].
Istruzioni per l'uso SIPLACE serie X 6 Estensioni della stazione
Dalla versione software 706.1 SP1 Edizione 10/2014 6.15 Smart pin support
413
6

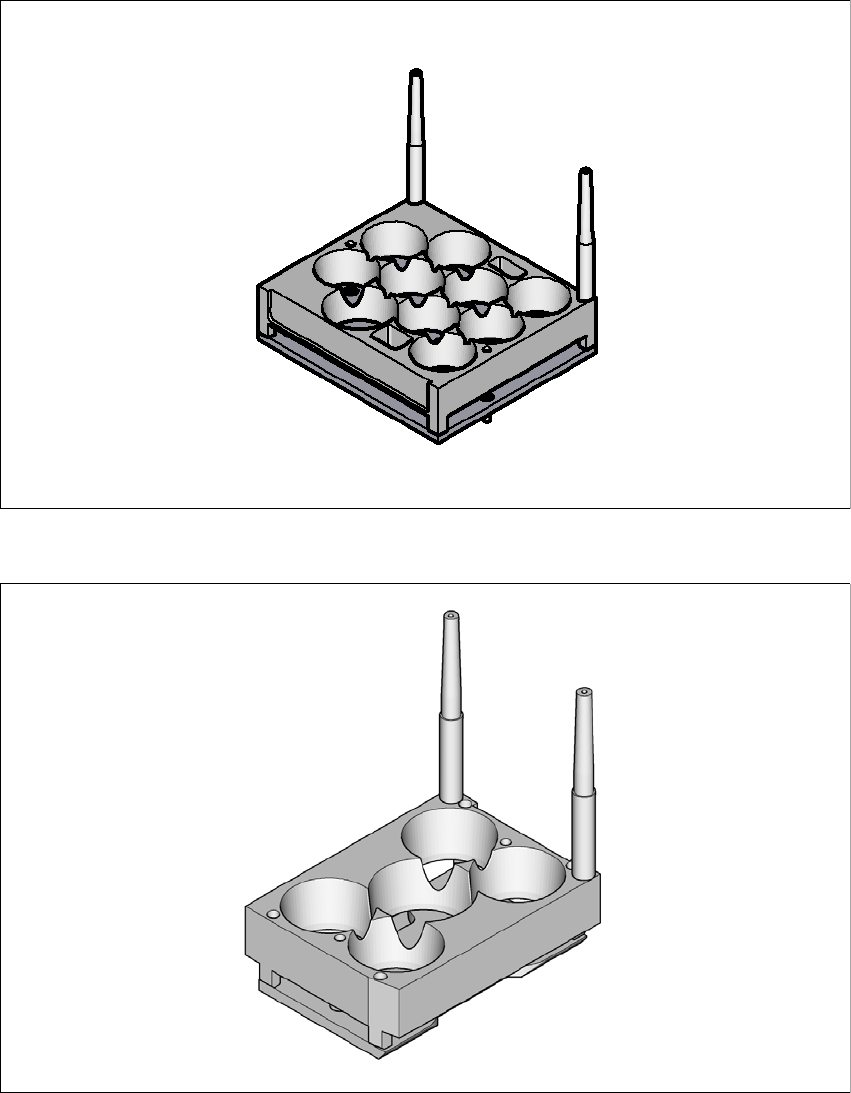

Fig. 6.15 - 3 Smart pin support - vassoio tipo Q10
6
Fig. 6.15 - 4 Smart pin support - vassoio tipo W5
6 Estensioni della stazione Istruzioni per l'uso SIPLACE serie X
6.16 Opzione circuito stampato lungo (LBO) Dalla versione software 706.1 SP1 Edizione 10/2014
414
6.16 Opzione circuito stampato lungo (LBO)
Articolo n. 519874-xx serie X, licenza LBO
L'opzione "Circuito stampato lungo" consente di popolare circuiti stampati la cui lunghezza supera
quella specificata.
6
NOTA
La funzione di questa opzione dipende dalla geometria del circuito stampato.
