Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio Dalla versione software SR.706.1 SP1 Edizi one 10/2014 2.1 Indicazioni di sicurezza 51 Per la movimentazion e della pista magnetica indossare sempre in…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.1 Indicazioni di sicurezza Dalla versione software SR.706.1 SP1 Edizione 10/2014
50

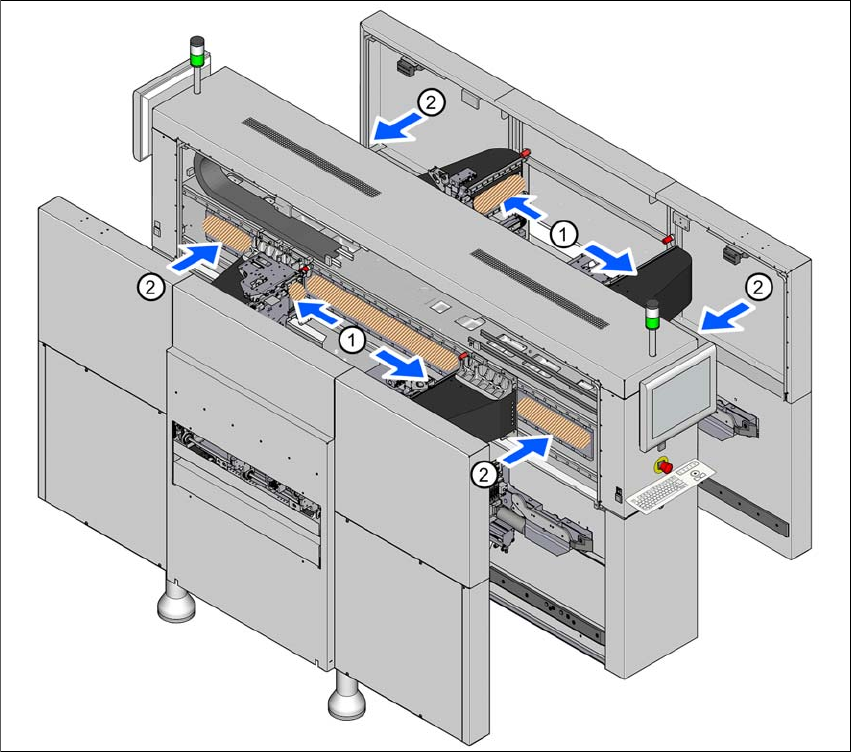

Fig. 2.1 - 1 Posizione dei magneti permanenti per gli azionamenti lineari (esempio: SIPLACE X4i S)
(1) Magneti permanenti per motori lineari X
(2) Magneti permanenti per motori lineari Y
Quando si lavora sui magneti permanenti rispettare le seguenti indicazioni:
È fatto espresso divieto ai portatori di protesi attive (ad es. pacemaker) o altre protesi ferro-
magnetiche di operare sulle macchine o di avvicinarsi a esse. Mantenersi a distanza di sicu-
rezza dall'azionamento lineare.
A causa delle notevoli forze di attrazione magnetiche, adottare particolari precauzioni nelle
immediate vicinanze della pista magnetica e della parte mobile (avvolgimento). Non avvici-
nare mai manualmente alla pista magnetica oggetti pesanti o di grandi dimensioni in acciaio
o in ferro. Poiché le forze di attrazione magnetiche non sono visibili, di norma si sottovalutano
i loro effetti in prossimità della pista magnetica. La forza di attrazione magnetica può agire
bruscamente. Vicino a oggetti ferromagnetici (come l'acciaio o il ferro) di dimensioni simili a
quelle della pista magnetica questa forza può raggiungere parecchie migliaia di newton.
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.1 Indicazioni di sicurezza
51
Per la movimentazione della pista magnetica indossare sempre indumenti da lavoro e protet-
tivi adeguati (ad es. guanti, scarpe, ecc.).
Soltanto tecnici SIPLACE espressamente formati possono svolgere interventi di montaggio
e altri lavori durante la sostituzione della pista magnetica.
Per i casi di emergenza tenere sempre pronti almeno due cunei (di circa 10° - 15°) di mate-
riale massiccio non magnetico (ad es. alluminio) e un martello non magnetico (di circa 2 - 3
kg). Questi strumenti dovranno essere utilizzati, in caso di emergenza, per liberare i pezzi at-
taccati magneticamente alla pista magnetica e gli arti (dita, mani, piedi) eventualmente intrap-
polati. Non posare mai il modulo bobine di un motore con nucleo in ferro direttamente sulla
pista magnetica.
Gli apparecchi elettronici e gli strumenti di misura possono essere danneggiati o distrutti dai
campi magnetici intensi. Non collocare mai apparecchi con componenti magnetici vicino a
computer, monitor o supporti magnetici per dati (ad es. dischi fissi, carte di credito, nastri au-
dio e video, ecc.)
Osservare una distanza minima di 45 cm tra le singole piste magnetiche e tra una pista e altre
superfici magnetiche.
I magneti devono essere smaltiti nel rispetto delle leggi vigenti in materia. La smagnetizza-
zione completa dei magneti permanenti è parte integrante di una corretta procedura di smal-
timento.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso Dalla versione software SR.706.1 SP1 Edizione 10/2014
52
2.2 Cartelli di avviso
I cartelli di avviso sono realizzati in pellicola morbida di PVC, sono resistenti all'abrasione, alla
luce, all'acqua e agli agenti atmosferici. Le figure a seguire mostrano le macchine SIPLACE X4
S. Nella SIPLACE X4i S / X2 S / X3 S / X4i S micron e X4 S micron i cartelli di avviso sono nella
stessa posizione.
2.2.1 Cartelli di avviso sulla macchina

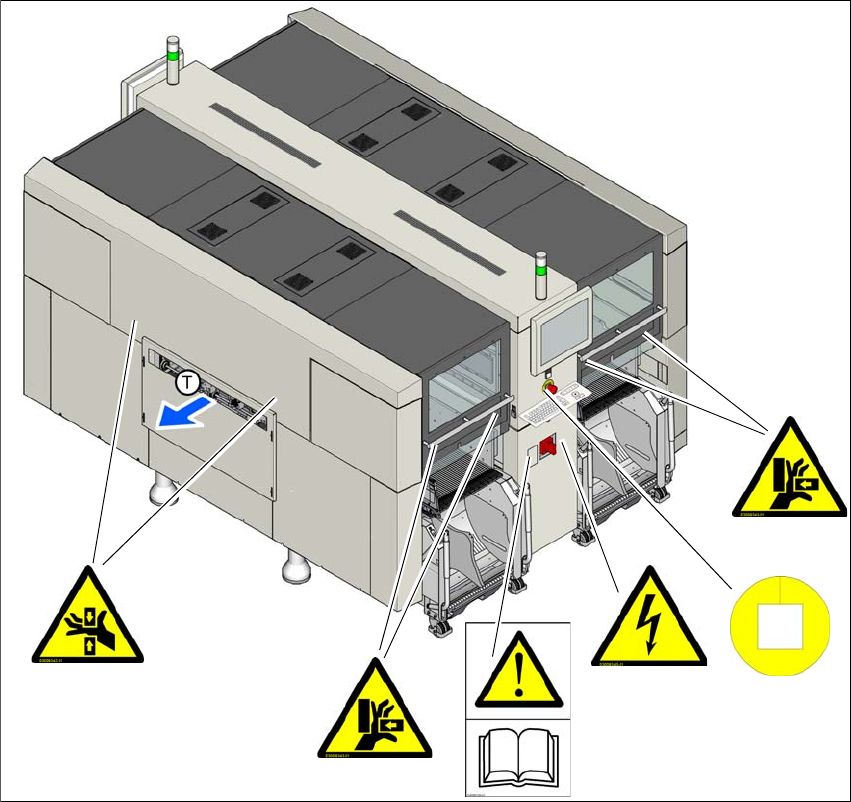

Fig. 2.2 - 1 Cartelli di avviso sulle macchine - parte 1 (esempio: SIPLACE X2 S / X3 S / X4 S)
Pos. W201, articolo n. 03009338-01
Pos. W203, articolo n. 03009342-01
Pos. W204, articolo n. 03009343-01
Pos. W210, articolo n. 03009350-01
Pos. W206, articolo n. 03009345-01
(T) Direzione di convogliamento dei circuiti stampati
W 203
W 210
W 204
W 201
W 204
W 206
