Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio Dalla versione software SR.706.1 SP1 Ediz ione 10/2014 2.3 Classificazione laser 69 2.3 Classificazione laser 2.3.1 Classe laser 1 2.3.1.1 Classificazion…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.2 Cartelli di avviso Dalla versione software SR.706.1 SP1 Edizione 10/2014
68
2.2.10 Cartello di avvertenza sul convogliatore di circuiti stampati
2

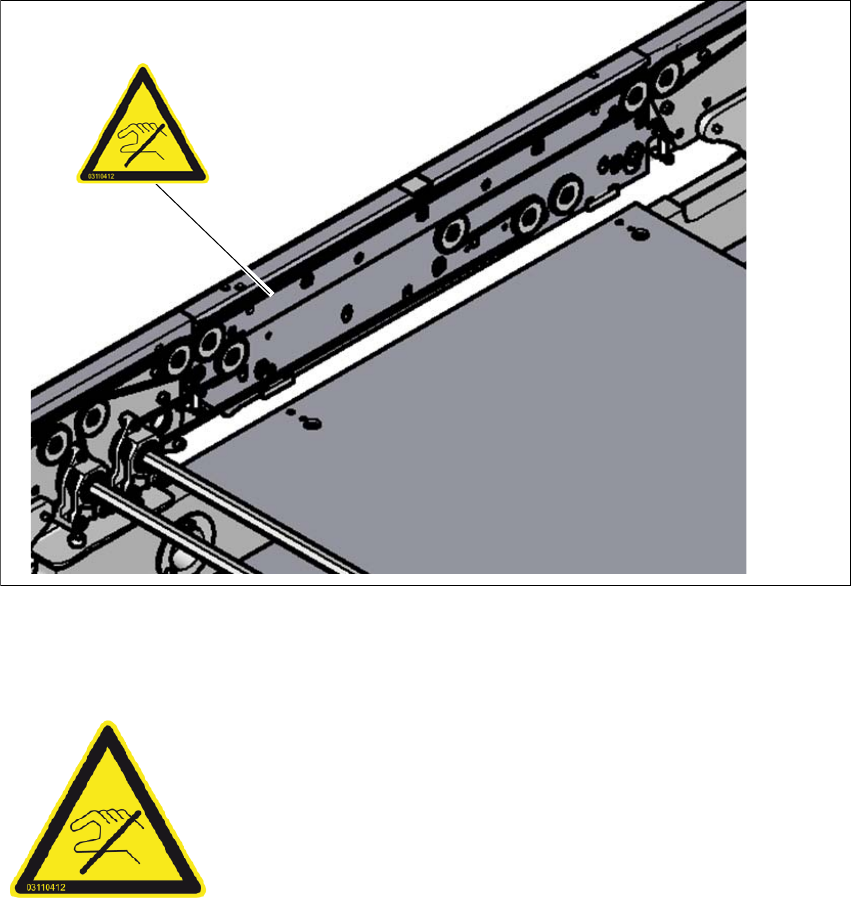

Fig. 2.2 - 12 Cartello di avvertenza "Spalle del convogliatore sensibili" sulla lamiera di bloccaggio del convogliatore
CST
2.2.10.1 Cartello di avvertenza "Spalle del convogliatore sensibili"
2
Articolo n. 03110412-01 (1 pz. su ogni spalla del convogliatore e zona di processo)
Spalle del convogliatore sensibili!
Le spalle del convogliatore sono molto sensibili e non possono
essere spostate senza disattivare i freni.
In caso contrario le spalle possono danneggiarsi in modo irrepa-
rabile.
Istruzioni per l'uso SIPLACE serie X 2 Sicurezza di esercizio
Dalla versione software SR.706.1 SP1 Edizione 10/2014 2.3 Classificazione laser
69
2.3 Classificazione laser
2.3.1 Classe laser 1
2.3.1.1 Classificazione dell'intera macchina
2
2
2.3.1.2 Classificazione dei sistemi di videocamere
2
2.3.2 Classe laser 1M
Non osservare direttamente con strumenti ottici.
2
NOTA
I moduli della classe laser 1 e 1M non vengono contrassegnati.
2
Tutti i sistemi di videocamere integrati e tutta la macchina pronta all'esercizio
rientrano nella classe laser 1.
Le classi laser sono determinate in base alla DIN EN 60825-1.
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1:
– Videocamere fisse
videocamera CO fissa P&P, tipo 33, 55 x 45, digitale
videocamera CO fissa P&P, tipo 25, 16 x 16, digitale
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1M:
– videocamera CO C&P, tipo 23, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 41, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 30, 27 x 27 sulla MultiStar
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE serie X
2.4 Indicazioni di sicurezza per il trasporto della macchina Dalla versione software SR.706.1 SP1 Edizione 10/2014
70
2.3.3 Classe laser 2
I seguenti moduli sono assegnati alla classe laser 2:
– lettore di codici a barre per circuiti stampati
– Sensore CO sulla SpeedStar
– Sensore CO sulla MultiStar
(Se è installata l'opzione di coplanarità del modulo laser tutta la macchina è classificata nella
classe laser 2).
2
2.4 Indicazioni di sicurezza per il trasporto della mac-
china
2
Per il trasporto della macchina utilizzare un elevatore a forche con le seguenti specifiche:
lunghezza forche min. 1800 mm
portata min. 6000 kg
larghezza tra le forche min. 350 mm 2
2
2
Radiazione laser
Non guardare il fascio laser.
AVVERTENZA
Pericolo di ribaltamento!
In caso di mancata osservanza della specifica indicata per l'elevatore a forche sussiste
il rischio di ribaltamento.
Per il trasporto utilizzare solo l'elevatore a forche specificato.
Il trasporto della macchina è descritto nel capitolo 4
, sezione 4.1, pagina 227.
