每月检验 Chap ter 5 Advanced Mult i- Func ti onal Place r DE CAN L 2 M ain te na nc e H an db oo k 5-3 Conveyor Sensor / Fiducial Mark 检查及清扫 Conveyor Sensor / Fiducial Mark 检查及清扫 维护工 具 清洗液、布块、棉签 措施 Step 1. 参 考 详见 "5. Fr…
每月检验
Chapter 5
Advanced Multi-Functional Placer
DECAN L2 Maintenance Handbook
5-2
Head Spindle清扫
每月检验

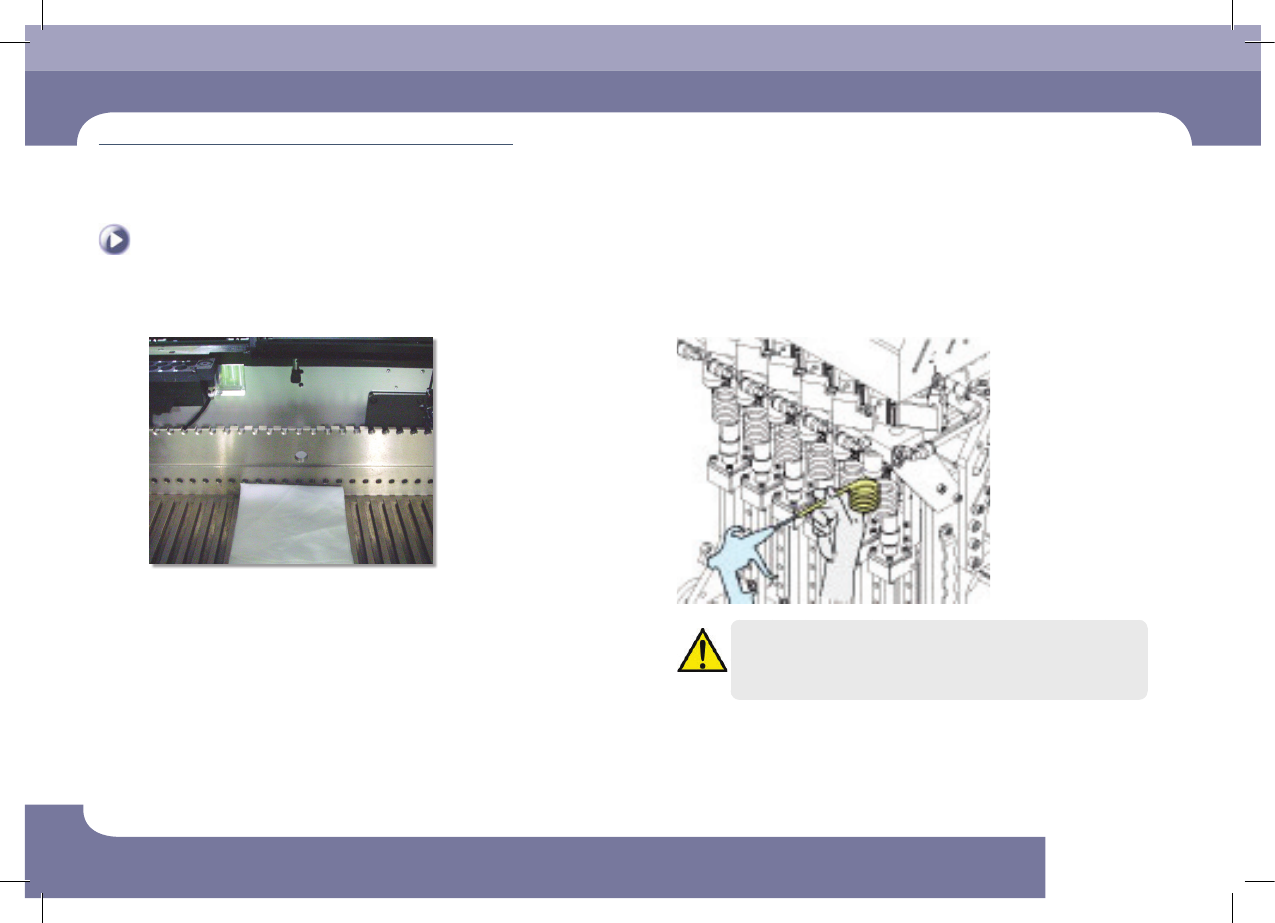

Step 5. 主轴下方垫入布块后， Step 6. 利用风枪喷射压缩空气
注 意
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
Step 7. 参 考 详见"3. 撤销紧急停止" (第1-10页)解除紧急停止后重新进行
作业
每月检验
Chapter 5
Advanced Multi-Functional Placer
DECAN L2 Maintenance Handbook
5-3
Conveyor Sensor / Fiducial Mark 检查及清扫
Conveyor
Sensor
/
Fiducial
Mark
检查及清扫
维护工具
清洗液、布块、棉签
措施
Step 1. 参考详见"5. Front X Frame 后面移动" (第1-4页)使Front X
Frame Assembly向背面进行移动
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 在下图中确认对应Photo Sensor的 识 别 程 度 。( 红 色 LED在识别了
对象时闪烁）
Rear
Front
Option(Conveyor 2-2-2)
Rear
Front
Option(Conveyor single)
Rear
Front
(所需时间: 10分 / No. M-2)
每月检验
Chapter 5
Advanced Multi-Functional Placer
DECAN L2 Maintenance Handbook
5-4
Conveyor Sensor / Fiducial Mark 检查及清扫
每月检验
Step 4. 利用棉签与超细纱布擦拭感应器窗口与基准标记。
① 用棉签清除Sensor窗的灰尘、污渍
② 用棉布清除
Sensor
窗的灰尘、污渍
