www.asm-smt.com

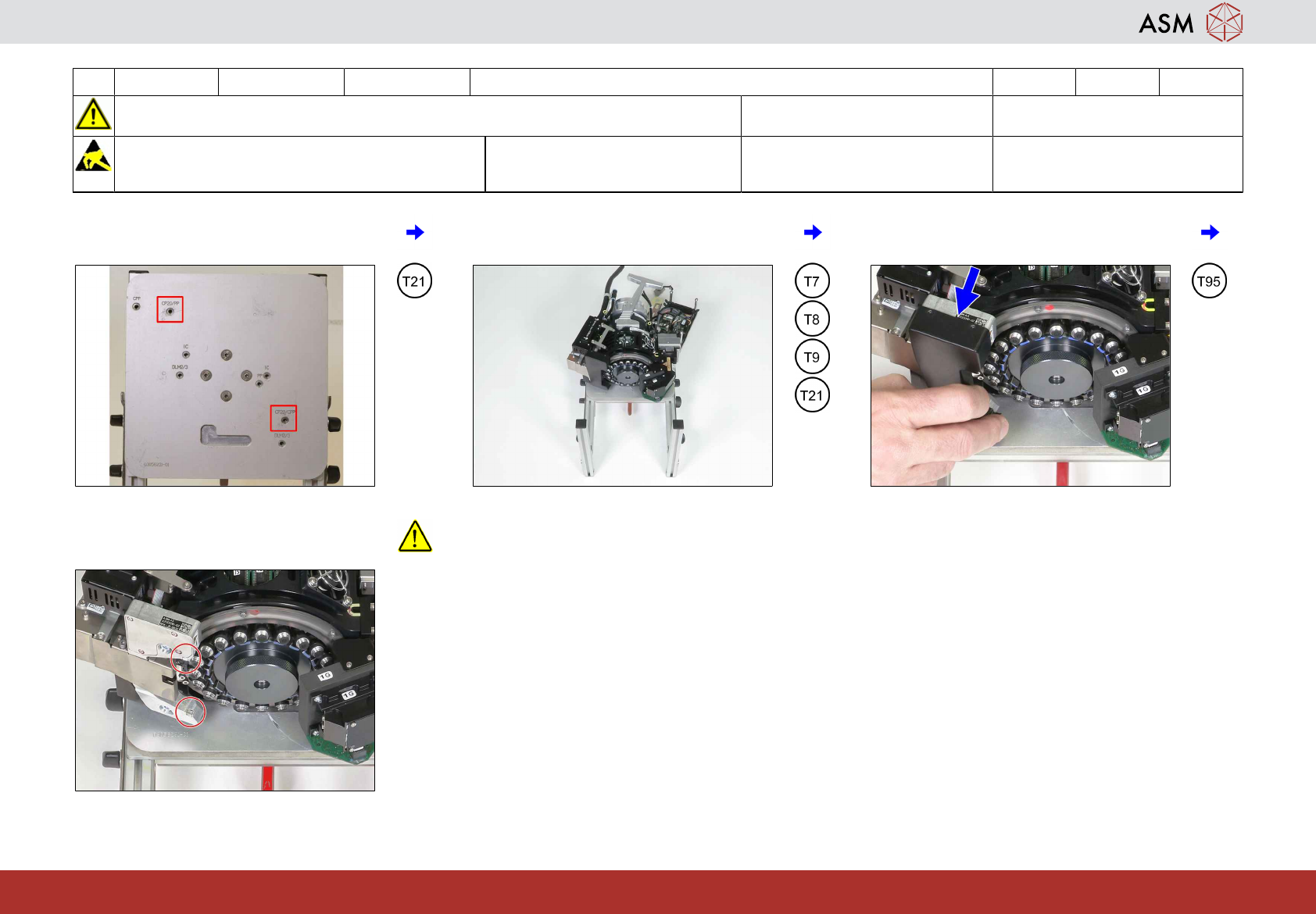

1 3-monthly C&P20 P2/M3 安装 C&P20 P2/M3 贴片头 1分钟 1 / 1
开始维护前，请参阅用户手册中的安全说明！
注意！遵守防静电守则！ 工具
T7、T8、T9、T21、T95
易损件： 耗材：
www.asm-smt.com
1 使用标记的螺丝孔。
2
用 2.70 Nm 的扭力将贴片头固定在支架
上。
3
移除元件传感器保护帽。
4 注意：由于该玻璃保护盖较易损坏，操作
时务必谨慎！
www.asm-smt.com
2 3-monthly C&P20 P2/M3 移除保持回路/孔板 2 分钟 1 / 2
开始维护前，请参阅用户手册中的安全说明！
注意！遵守防静电守则！ 工具
T21、T32、T44、T78
易损件：
W10, W32
耗材：
www.asm-smt.com
1 将贴片头调整到倒立位置。
2
要移除保持回路 (1)，请执行下一步。操作
孔板 (2) 时，请执行步骤 6。
3
拆卸消音器。
4 拆下保持回路上三个凸出的固定螺钉。
5
要移除装有密封垫的保持回路进行清洁，
请执行下一步。参见“维护保持回路”附录。
6
拆卸保护盖。
