2 3-monthly C&P20 P2/M3 移除保持回路/孔板 2 分钟 2 / 2 开始维护前，请参阅用户手册中的安全说明！ 注意！遵守防静电守则！ 工具 T21、T32、T44、T78 易损件： W10, W32 耗材： www.asm-smt.com 7 拆下孔板上三个凸出的固定螺钉。 8 要移除装有密封垫的孔板进行清洁，请执 行下一步。参见“维护光圈环”附录。
2 3-monthly C&P20 P2/M3 移除保持回路/孔板 2 分钟 1 / 2
开始维护前，请参阅用户手册中的安全说明！
注意！遵守防静电守则！ 工具
T21、T32、T44、T78
易损件：
W10, W32
耗材：
www.asm-smt.com
1 将贴片头调整到倒立位置。
2
要移除保持回路 (1)，请执行下一步。操作
孔板 (2) 时，请执行步骤 6。
3
拆卸消音器。
4 拆下保持回路上三个凸出的固定螺钉。
5
要移除装有密封垫的保持回路进行清洁，
请执行下一步。参见“维护保持回路”附录。
6
拆卸保护盖。
2 3-monthly C&P20 P2/M3 移除保持回路/孔板 2 分钟 2 / 2
开始维护前，请参阅用户手册中的安全说明！
注意！遵守防静电守则！ 工具
T21、T32、T44、T78
易损件：
W10, W32
耗材：
www.asm-smt.com
7 拆下孔板上三个凸出的固定螺钉。
8
要移除装有密封垫的孔板进行清洁，请执
行下一步。参见“维护光圈环”附录。

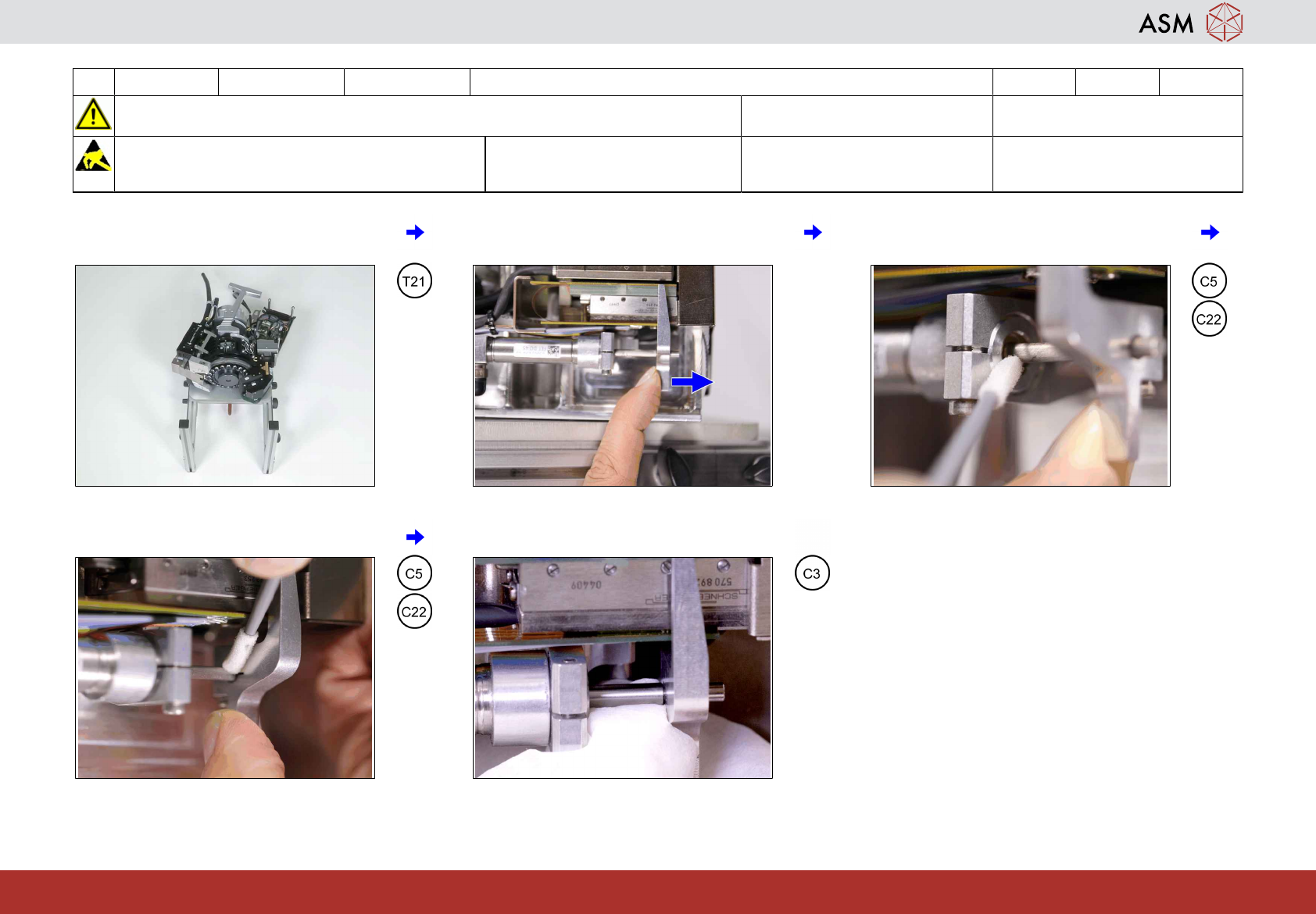

3 3-monthly C&P20 P2/M3 清洁返回装置 1分钟 1 / 1
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具
T21
易损件： 耗材：
C3、C5、C22
www.asm-smt.com
1 将贴片头的右侧向上旋转并将其平放在操
作台上。
2
拉出返回气缸。
3
清洁上部接触区域。
4 清洁下部接触区域。
5
清洁返回装置主轴。
