5 3-monthly C&P20 P2/M3 清洁/润滑 Z 轴线性引导装置 6 分钟 y 1 / 5 开始维护前，请参阅用户手册中的安全说明 注意！遵守防静电守则 工具 T7、T21-T23、T47、T77、T96-T98 易损件： 耗材： C10、C22 www.asm-smt.com 1 准备分液器。参见“准备分液器”附录。 2 转动转轮，调整到 4 µl。 3 将贴片头调整到倒立位置直到 Z 轴与侧边 呈 45° 角。…
4 3-monthly C&P20 P2/M3 清洁 Z 轴 3分钟 2 / 2
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具
T3, T7, T21, T41, T96, T97, T98
易损件： 耗材：
www.asm-smt.com

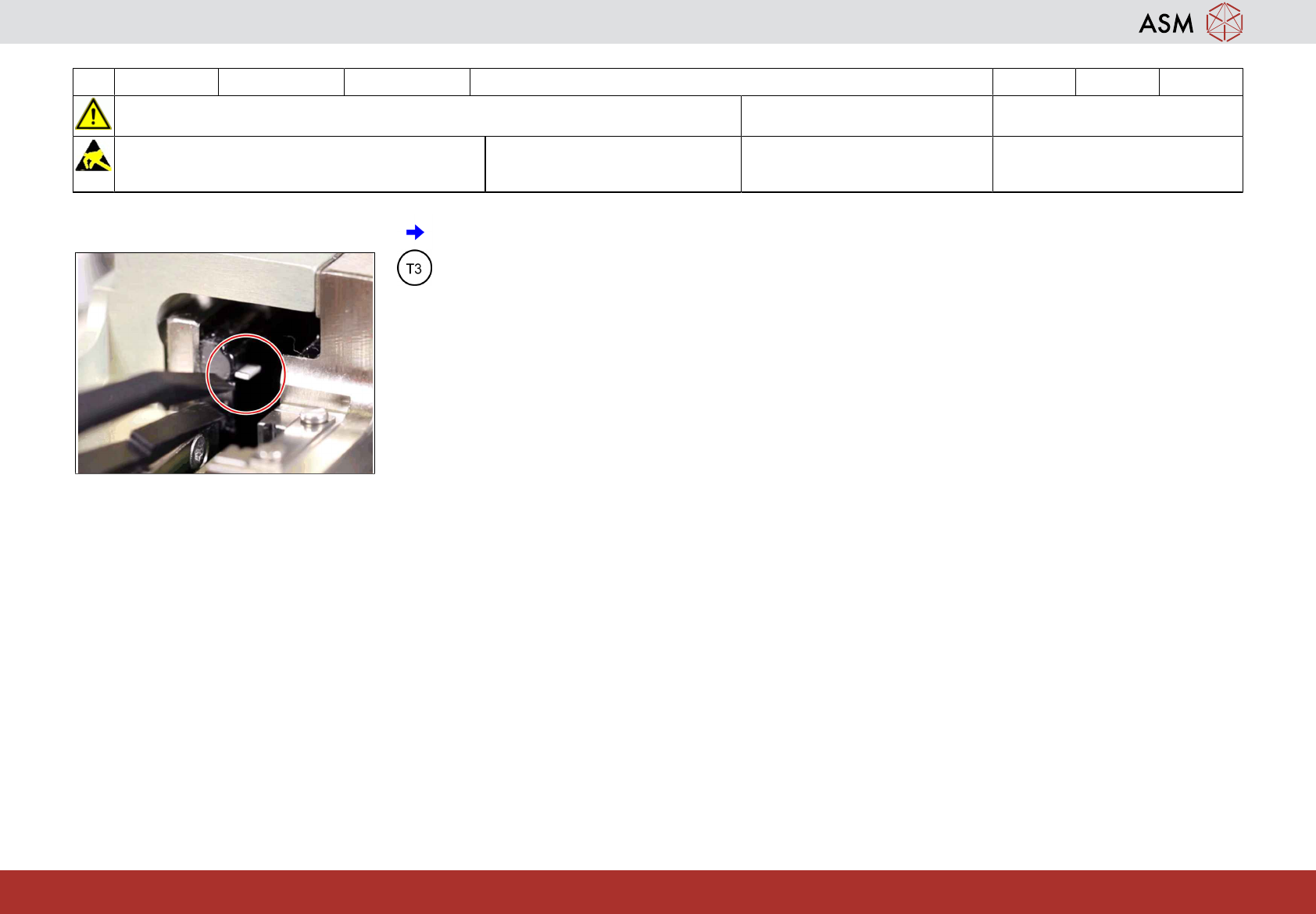

7 取下 Z 轴线性驱动磁铁上的所有元件。

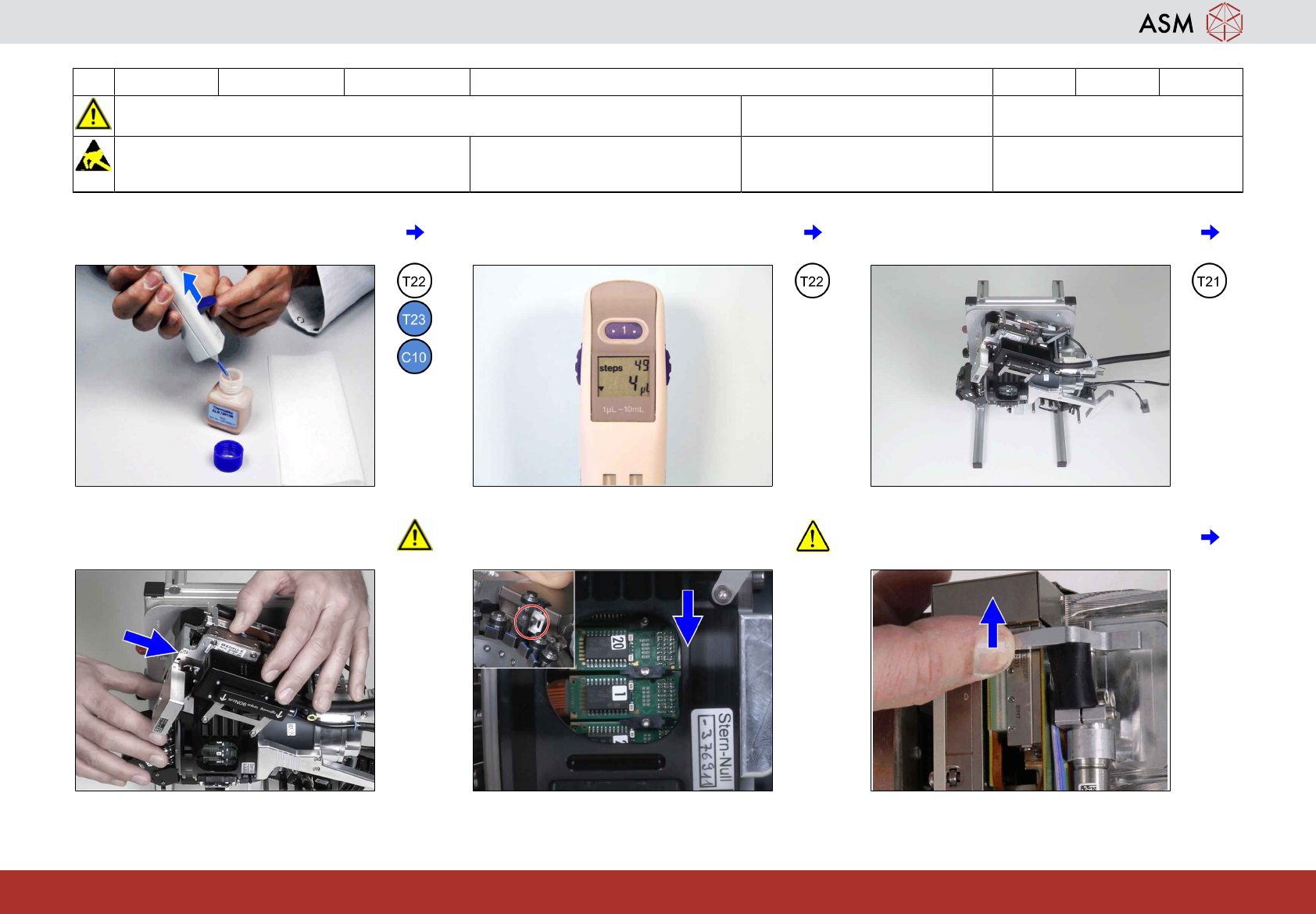

5 3-monthly C&P20 P2/M3 清洁/润滑 Z 轴线性引导装置 6 分钟
y
1 / 5
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具
T7、T21-T23、T47、T77、T96-T98
易损件： 耗材：
C10、C22
www.asm-smt.com
1 准备分液器。参见“准备分液器”附录。
2
转动转轮，调整到 4 µl。
3
将贴片头调整到倒立位置直到 Z 轴与侧边
呈 45° 角。
4 转动星形轴前，应确保 Z 轴已移入贴片
头，否则可能会损坏 Z 轴狭口。
5
将星型轴与 Z 轴对齐，从而确保 DP 轴承
位于 Z 轴的狭口中！
6
将 Z 轴从贴片头中移出并将其固定到位。
5 3-monthly C&P20 P2/M3 清洁/润滑 Z 轴线性引导装置 6 分钟
y
2 / 5
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具
T7、T21-T23、T47、T77、T96-T98
易损件： 耗材：
C10、C22
www.asm-smt.com

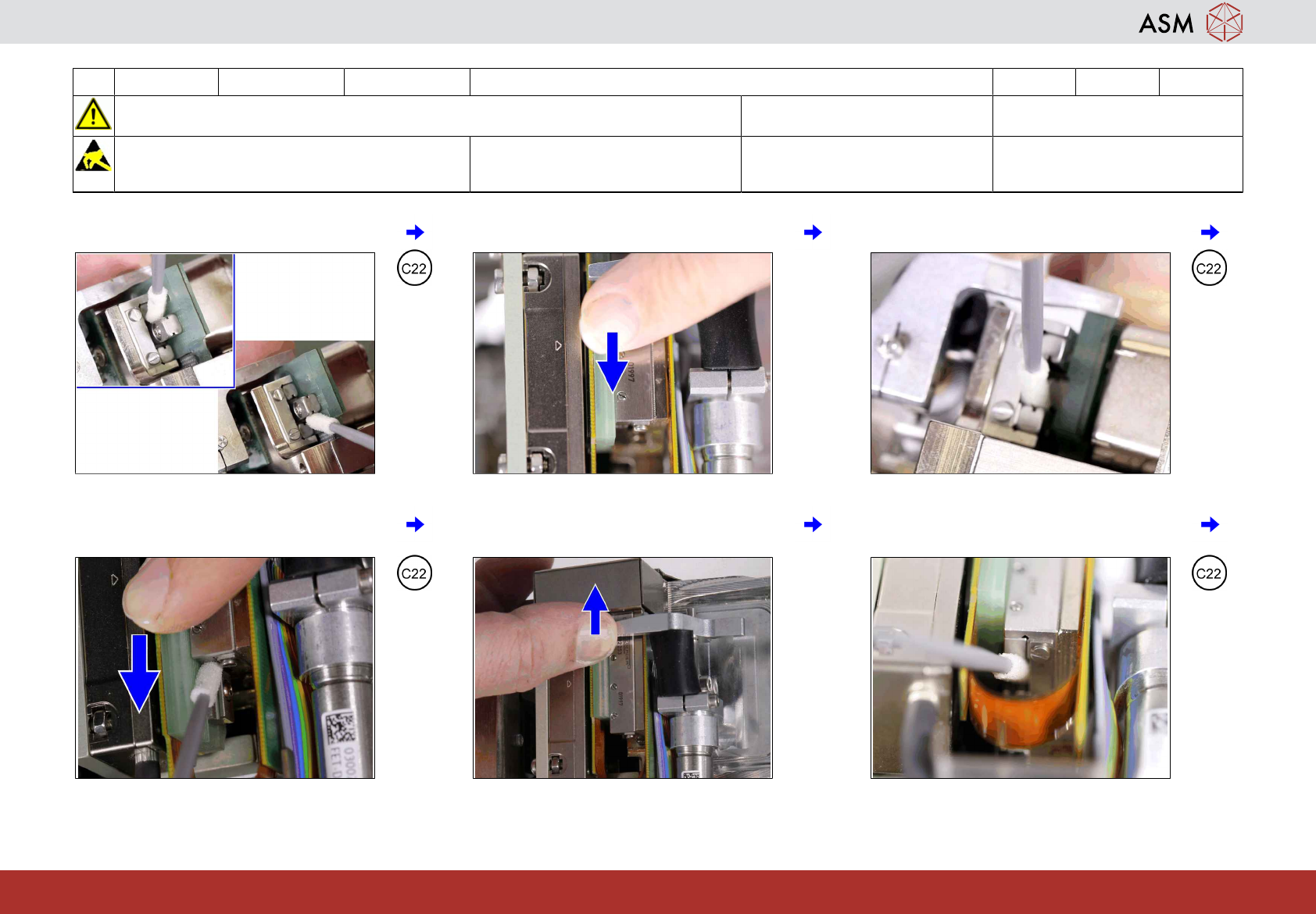

7 为底部两侧的导轨进行干式除尘。
8
将 Z 轴插入贴片头并将其固定到位。
9
为底部两侧的托盘进行干式除尘。
10 在 Z 轴插入贴片头的情况下，清洁导轨顶
部。
11
将 Z 轴从贴片头中移出并将其固定到位。
12
为顶部的托盘进行干式除尘。
