00198597-02_JC_3M_C - 第43页
11 3-monthly C&P20 P2/M3 安装保持回路/孔板 8分钟 3 / 4 开始维护前，请参阅用户手册中的安全说明 注意！遵守防静电守则 工具： T21、T44、T78 易损件： W10、W18 耗材： C3、C5、C11、C22 www.asm-smt.com 13 如不正常，则请更换一个新的部件。 14 安装好消声器。将其按到星形盘架上，确 保已正确固定到底座。 15 用手拧紧消音器上的螺钉。 16 安装孔板和…
11 3-monthly C&P20 P2/M3 安装保持回路/孔板 8分钟 2 / 4
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具：
T21、T44、T78
易损件：
W10、W18
耗材：
C3、C5、C11、C22
www.asm-smt.com
7 如不正常，则请更换一个新的部件。
8
将密封垫正确安装到已维护的保持回路
上。
9
将已维护且装有密封垫的保持回路插入星
形盘架。注意定位销的位置是否正确。
10 用 0.25 Nm 扭力拧紧三个凸出的固定螺
钉。
11
检查消声器是否脏污或损坏。
12
如果正常，请进行第 14 步。
11 3-monthly C&P20 P2/M3 安装保持回路/孔板 8分钟 3 / 4
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具：
T21、T44、T78
易损件：
W10、W18
耗材：
C3、C5、C11、C22
www.asm-smt.com
13 如不正常，则请更换一个新的部件。
14
安装好消声器。将其按到星形盘架上，确
保已正确固定到底座。
15
用手拧紧消音器上的螺钉。
16 安装孔板和保护盖。
17
检查密封垫是否脏污或损坏。
18
如果正常，请进行第 20 步。
11 3-monthly C&P20 P2/M3 安装保持回路/孔板 8分钟 4 / 4
开始维护前，请参阅用户手册中的安全说明
注意！遵守防静电守则 工具：
T21、T44、T78
易损件：
W10、W18
耗材：
C3、C5、C11、C22
www.asm-smt.com

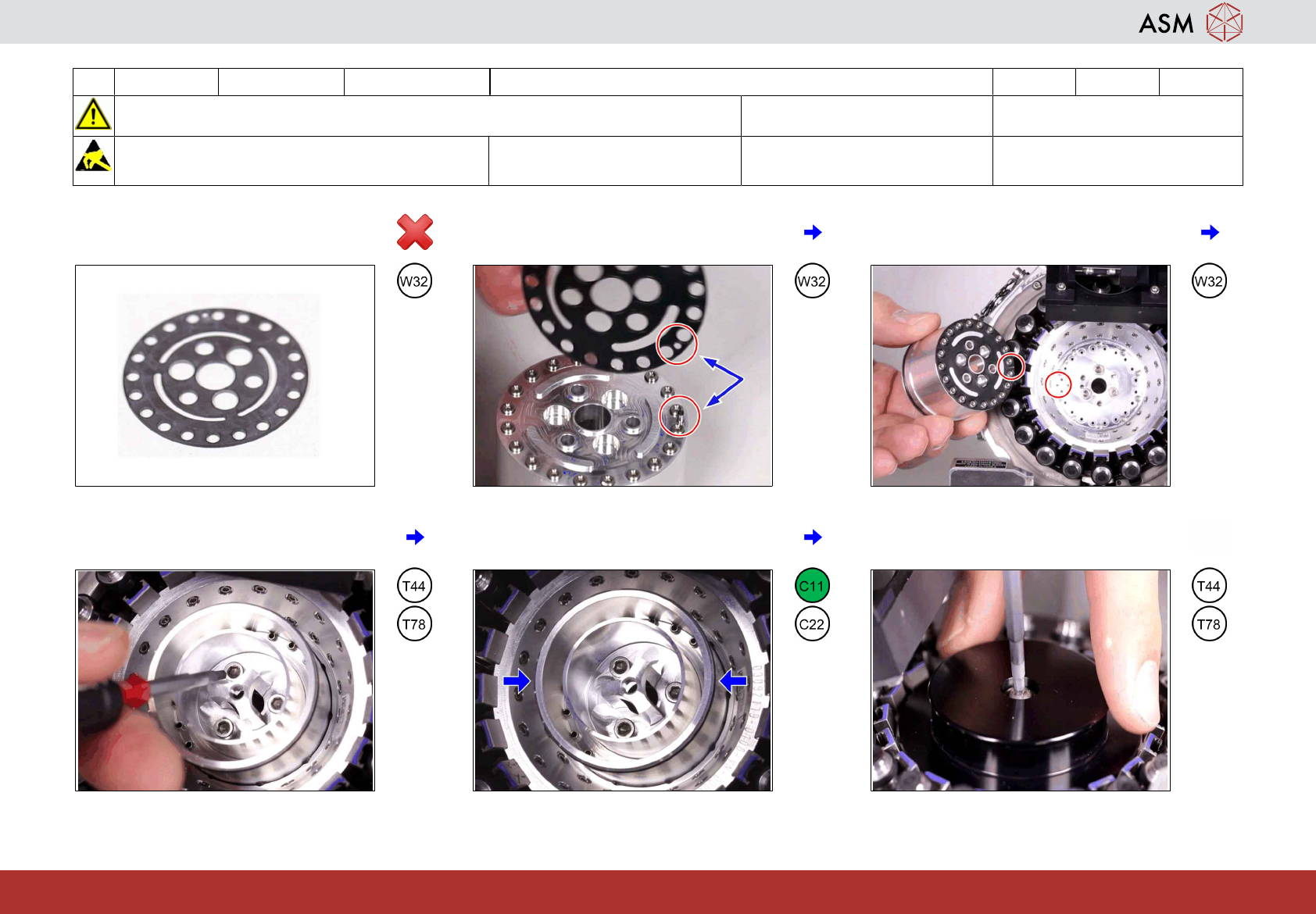

19 如不正常，则请更换一个新的部件。
20
将密封垫正确安装到已维护的孔板上。
21
将已维护的孔板插入星形盘架。注意定位
销的位置是否正确。
22 用 1.3 Nm 扭力拧紧三个凸出的固定螺钉。
23
确保已将 O 型环放入正确的位置并为其均
匀涂抹少量润滑脂。
24
转动保护盖并用手拧紧。
