GS系列机型 - 第104页
2004-10-7 GS SERIES 104 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 维修流程： A、切断总电源； B、小心拆开工控机上盖； C、更换对应区域的计数板 或排 线。 备注： A、注意板卡跳线须正确； B 、 4 0 C排线的方向不可弄反（有的排 线接头无防呆口）； C、210、230、270 之 间 的 对 接 不 可 混淆； 不 可 带 电 插 拔 不 可 带 电 插 拔
2004-10-7 GS SERIES 103
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

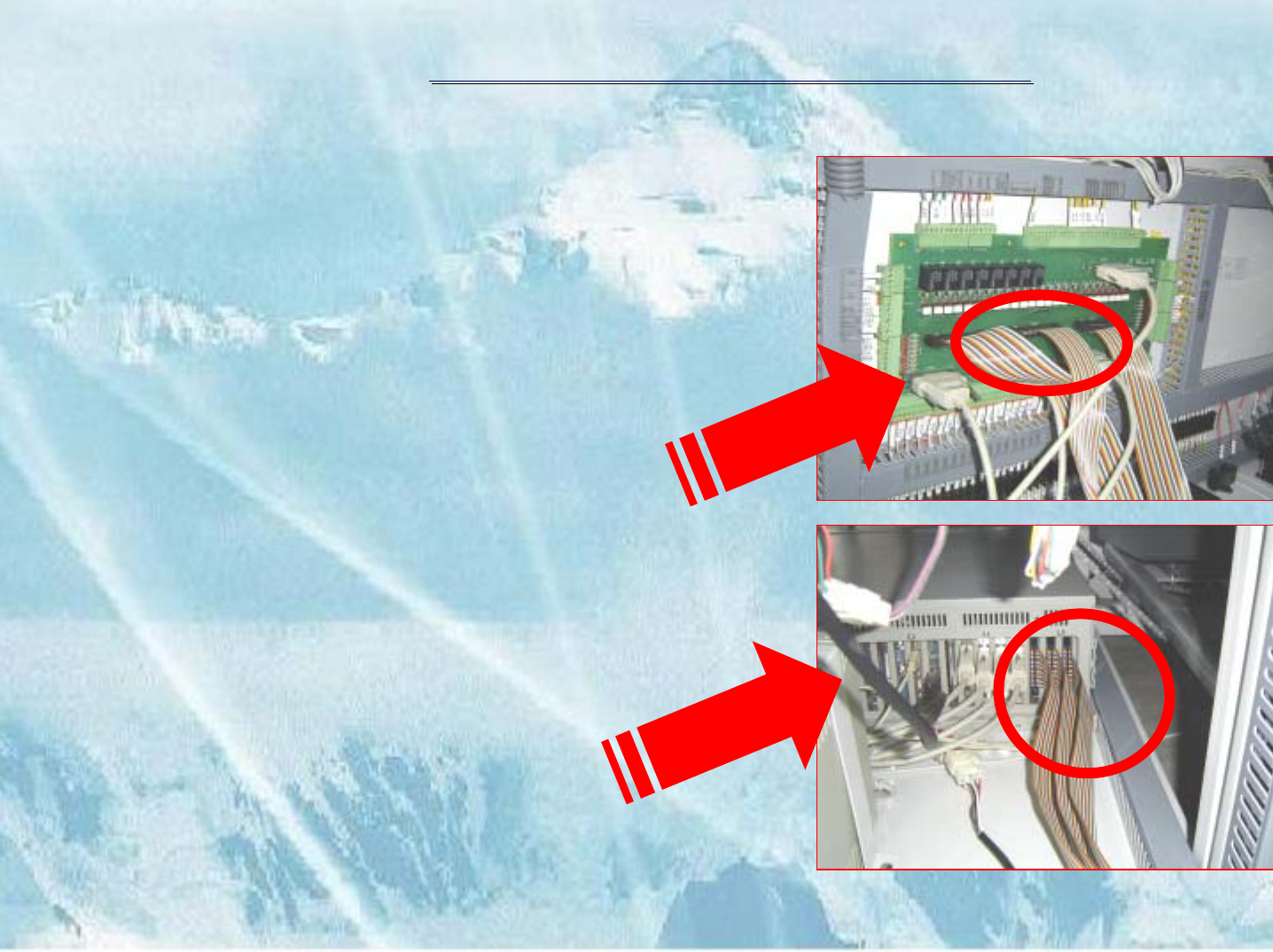

相关因素：270卡故障或40C排线故障。
具体表现：
A、板卡元件损伤，不能检测信
号
B、排线内部接触不良或排线接
头松动
解决方案：
A、更换270计数板；
B、更换40C排线或排线接头。
确
认
有
无
输
入
2004-10-7 GS SERIES 104
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
维修流程：
A、切断总电源；
B、小心拆开工控机上盖；
C、更换对应区域的计数板或排
线。
备注：
A、注意板卡跳线须正确；
B、40C排线的方向不可弄反（有的排
线接头无防呆口）；
C、210、230、270之间的对接不可
混淆；
不
可
带
电
插
拔
不
可
带
电
插
拔
2004-10-7 GS SERIES 105
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

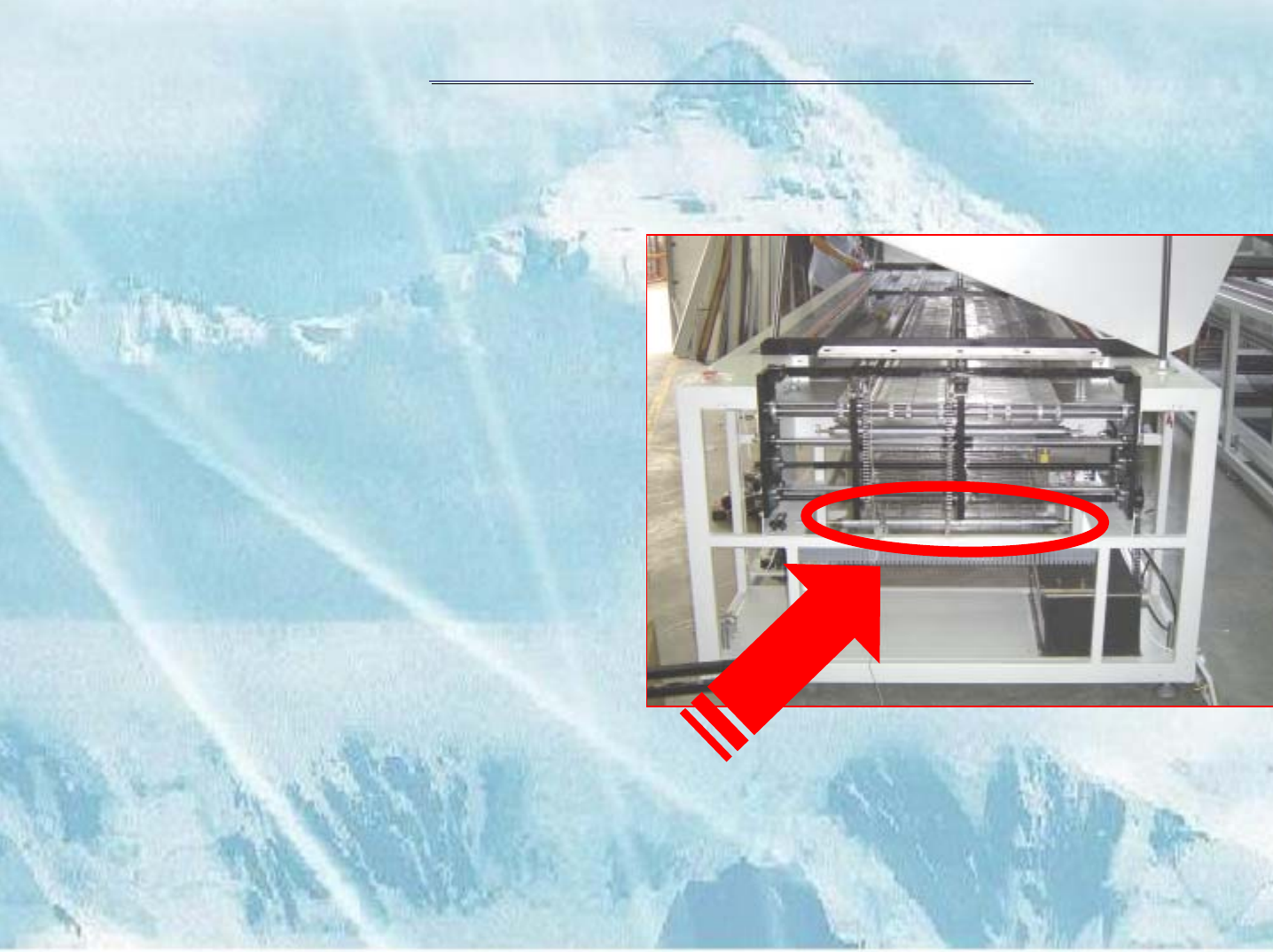

网带行走时抖动或跑偏
相关因素：张紧滚筒张力调节过大。
具体表现：行走时网带有抖动，行走
不平稳。
解决方案：校正滚筒张紧力度。
维修流程：
A、退出GS操作系统；
B、松开相关张紧滚筒；
C、上电重新试机并观察。
备注： 调节滚筒时须调校好滚筒的
左右张紧系统，否则可能导致网带
跑边。
不
可
张
地
过
紧
