2004-10-7 GS SERIES 110 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 相关因素：机械部件。 具体 表现：A 、旋动锁匙开关，顶升机 构不能工作，但有清脆的接触器吸 合的声音，且能感到设备有轻微的 振动。 B、升降工作均可，但在升 降至 某一部位时有较大的振动。 解决 方案 ：检 查机械传动部件，处理 卡住部位。 机 械 传 动 部 件
2004-10-7 GS SERIES 109
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
维修流程：A、旋动锁匙状况下检查接
触器MC2或MC3工作是否正常，有
无380V电压输出；
B、检查行程开关是否故障，有
无误动作；
C、检查继电器回路中的相关部
件工作是否正常。
备注： 在继电器回路中，线路的松
动，驱动电路的电压是否正常，都
是影响工作的因素。
升
降
互
锁
回
路
2004-10-7 GS SERIES 110
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

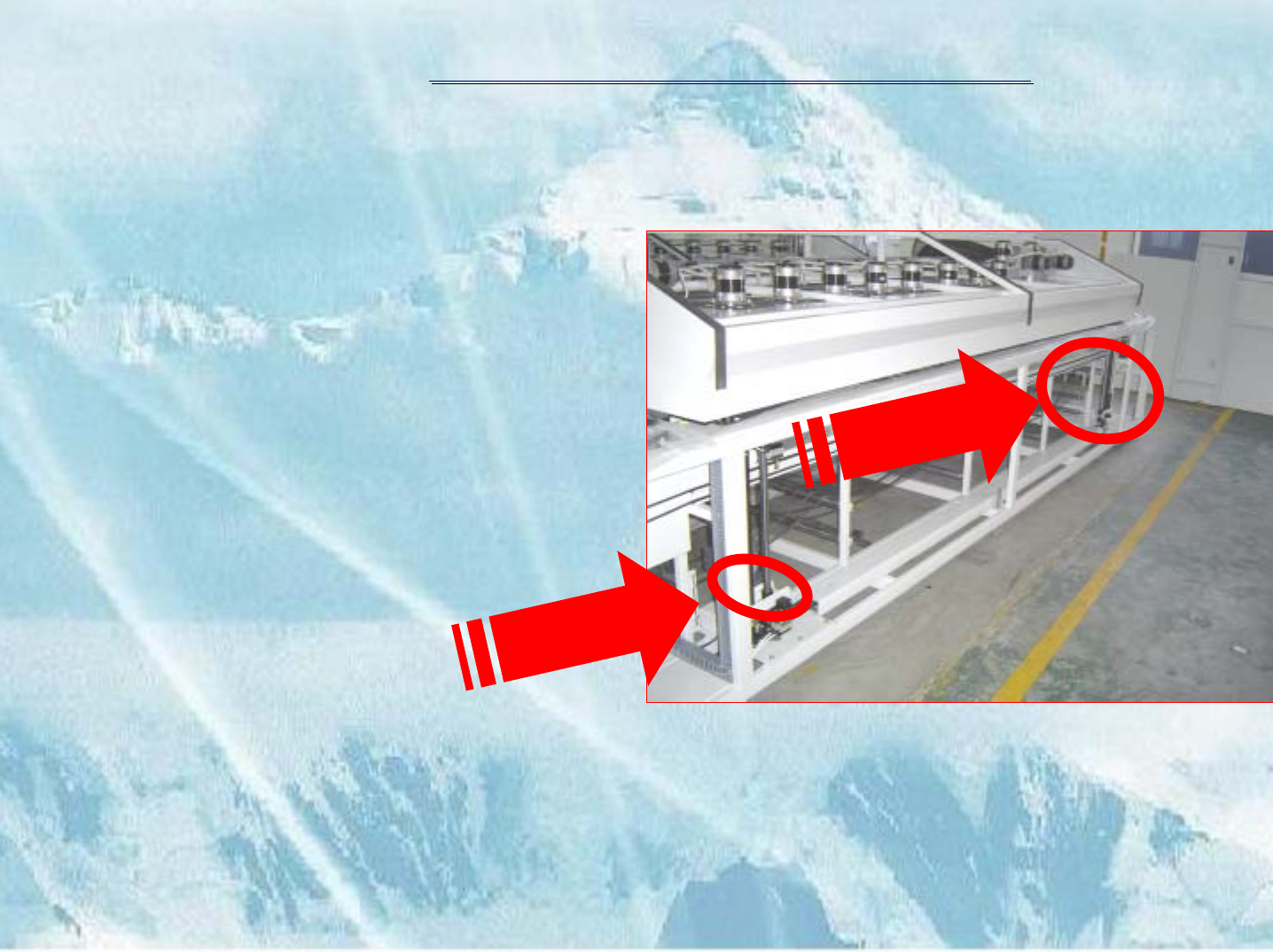

相关因素：机械部件。
具体表现：A、旋动锁匙开关，顶升机
构不能工作，但有清脆的接触器吸
合的声音，且能感到设备有轻微的
振动。
B、升降工作均可，但在升降至
某一部位时有较大的振动。
解决方案：检查机械传动部件，处理
卡住部位。
机
械
传
动
部
件
2004-10-7 GS SERIES 111
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
维修流程：
A、检查主传动齿轮，张紧轮，
传动链是否有异物卡住；
B、检查铜螺母是否与丝杆卡住；
C、检查机械部件的定位螺丝是
否松动。
备注： 顶升结构的导向杆如果定位
有偏差，可导致升降过程中到达某
一特殊位置时有剧烈的振动迹象产
生。
铜
螺
母
铜
螺
母
