GS系列机型 - 第120页
2004-10-7 GS SERIES 120 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 备注： A、冷水 机 水位检测开关不良会 造成警报频繁； B 、冷水机与 G S 连机继电器不 良会 导致冷水机报警信号线741瞬 间掉电，导致GS系统报警。 C、相序开关接反则整个冷 水机 不能工作； D 、一 般来 讲冷水机故障状况 下，冷水机先报警而后GS系统 也 会 报警。 若 冷水机 故障 , 冷 水机自 带警报提 …
2004-10-7 GS SERIES 119
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
维修流程：A、检查冷水机水位检测探
头线路有否松动；
B、检查冷水机本体温度检测探
头到温控表的线路有否松动；
C、检查冷水机水位检测开关是
否故障；
D、检查冷水机的相序开关是
否故障；
E、检查冷水机与GS连机继电
器是否良好，各触点是否接触良好；
F、检查冷水机的保险丝有无烧
毁或接触不良。
判定
相
关
元
器
件
松
动
导
致
温
度
波
动
大
2004-10-7 GS SERIES 120
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
备注：
A、冷水机水位检测开关不良会
造成警报频繁；
B、冷水机与GS连机继电器不
良会导致冷水机报警信号线741瞬
间掉电，导致GS系统报警。
C、相序开关接反则整个冷水机
不能工作；
D、一般来讲冷水机故障状况
下，冷水机先报警而后GS系统也会
报警。
若
冷水机
故障
,
冷
水机自
带警报提
示
会先于
G
S
警
报
2004-10-7 GS SERIES 121
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

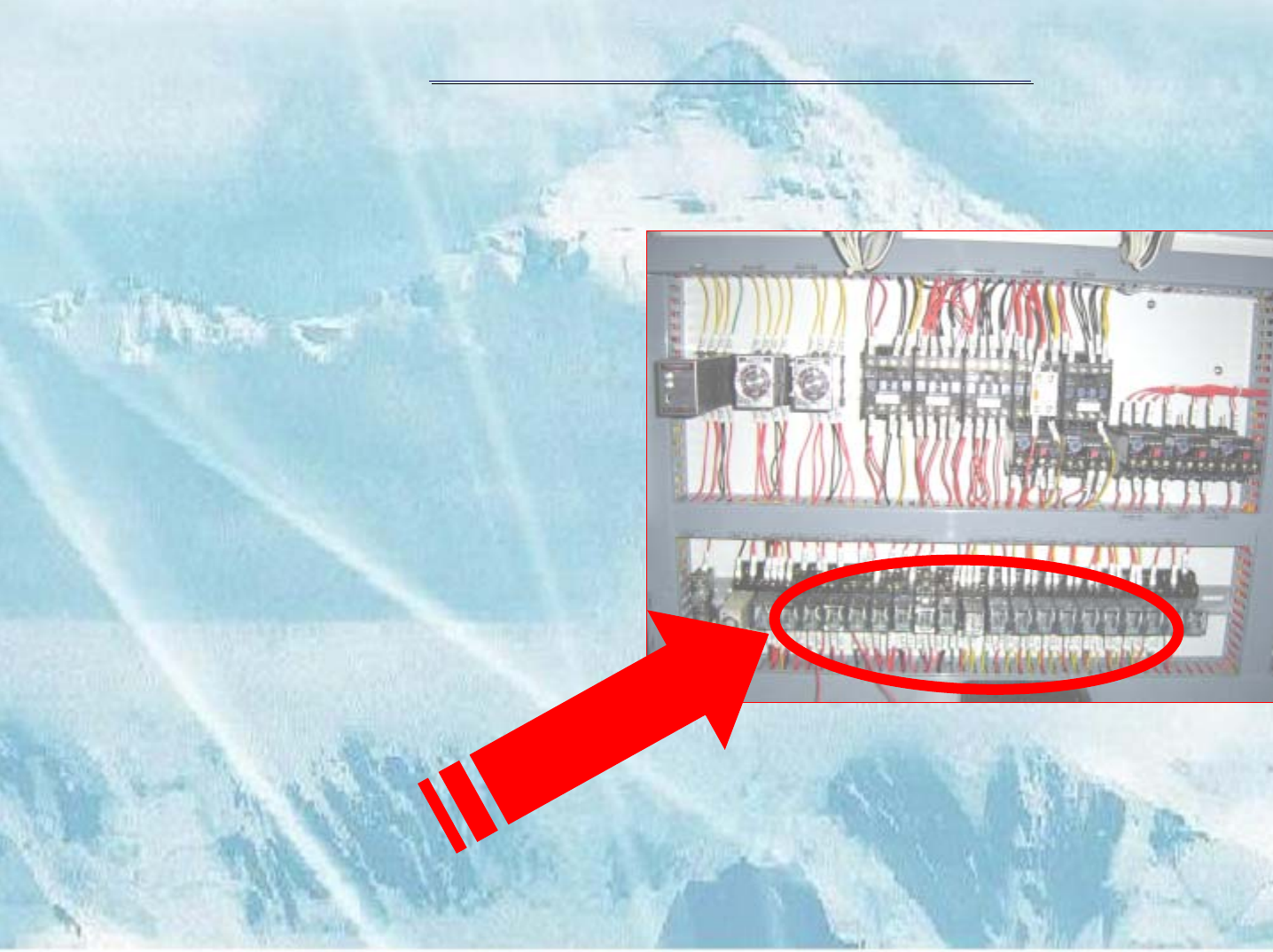

相关因素：GS线路故障。
具体表现：冷水机不工作，GS系统报
警。
解决方案：检查GS内部控制线路。
多
为继电
器及座不良
