GS系列机型 - 第27页
2004-10-7 GS SERIES 27 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 3． 617 -624由210控制卡控制（隔 离输出，由40C排线的1-8脚对应）。 由1-8号光耦（早期电源5V ，后期 电源12V）控制1-8号12V继电器， 分别对应黄灯，绿灯，红灯，上层 风机和冷却及顶部风机，上层加热， 传输，滴油，UPS开关出。 8 路 隔 离 输 出
2004-10-7 GS SERIES 26
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

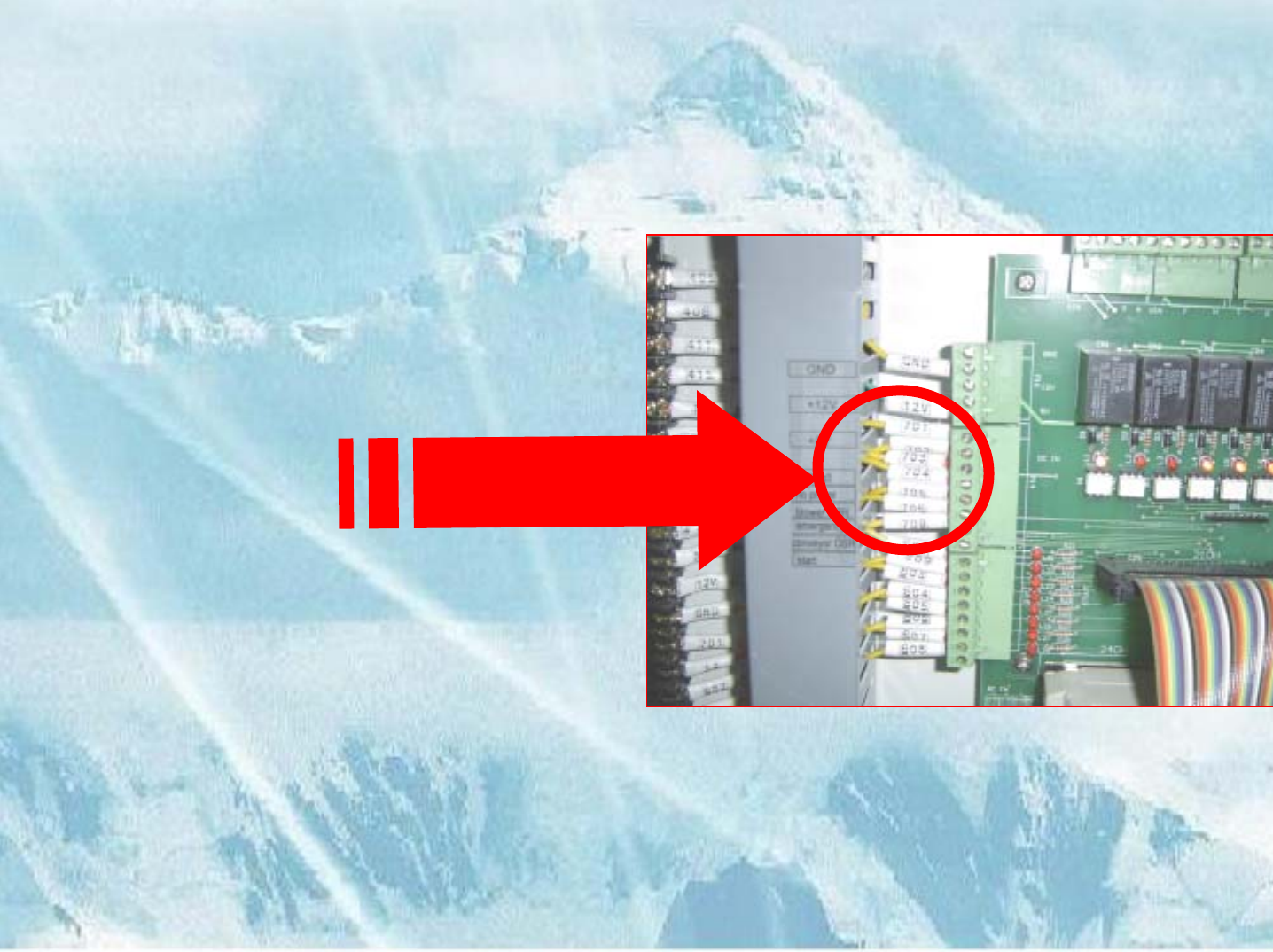

2．701-708由210控制卡控制（隔
离输入，由40C排线的21-28脚对
应）。分别对应掉板，掉电，风机
限流，紧急停止，传输限流，启动，
调宽限位1，调宽限位2。
8
路
隔
离
输
入
2004-10-7 GS SERIES 27
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

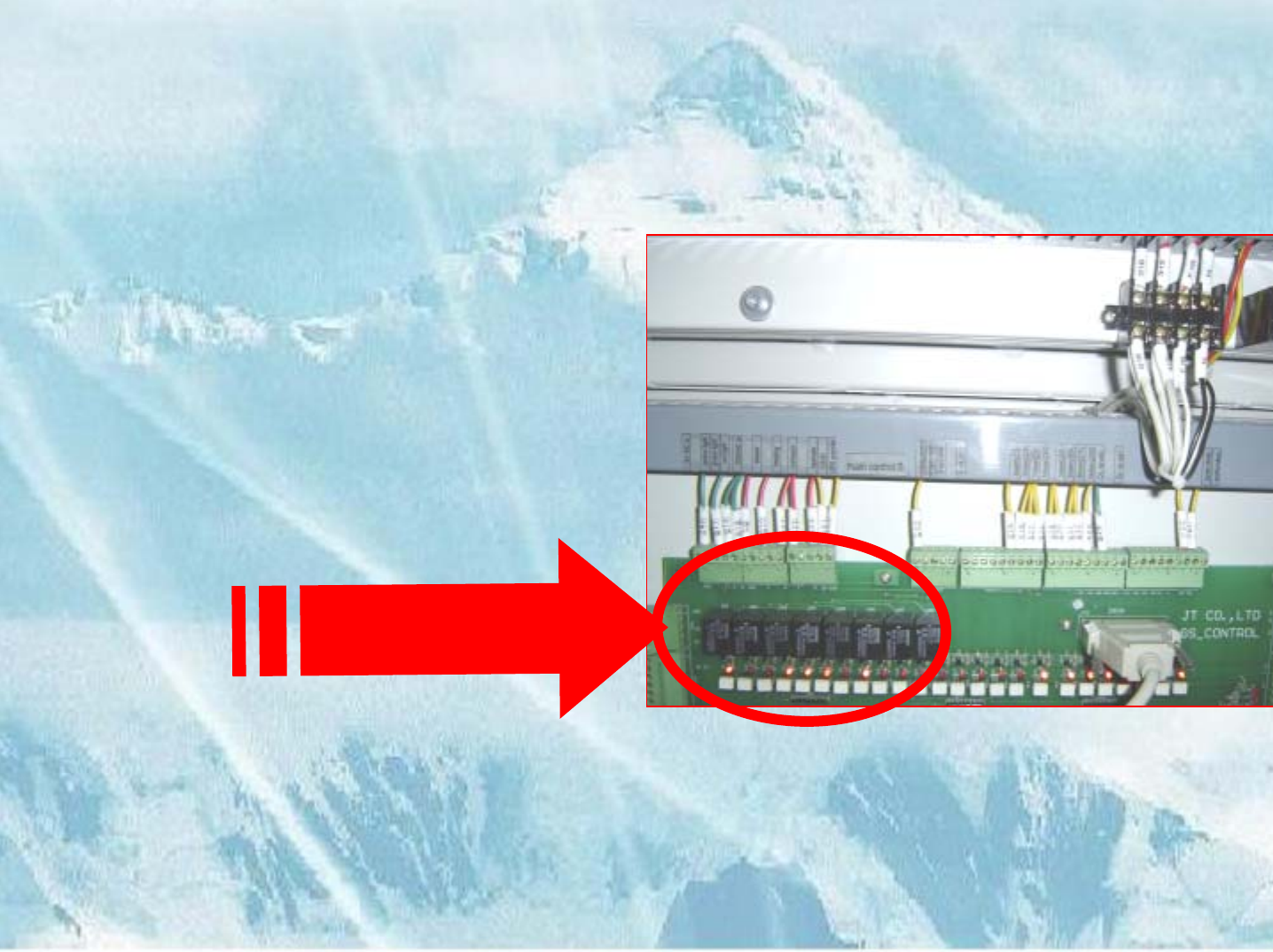

3．617-624由210控制卡控制（隔
离输出，由40C排线的1-8脚对应）。
由1-8号光耦（早期电源5V，后期
电源12V）控制1-8号12V继电器，
分别对应黄灯，绿灯，红灯，上层
风机和冷却及顶部风机，上层加热，
传输，滴油，UPS开关出。
8
路
隔
离
输
出
2004-10-7 GS SERIES 28
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

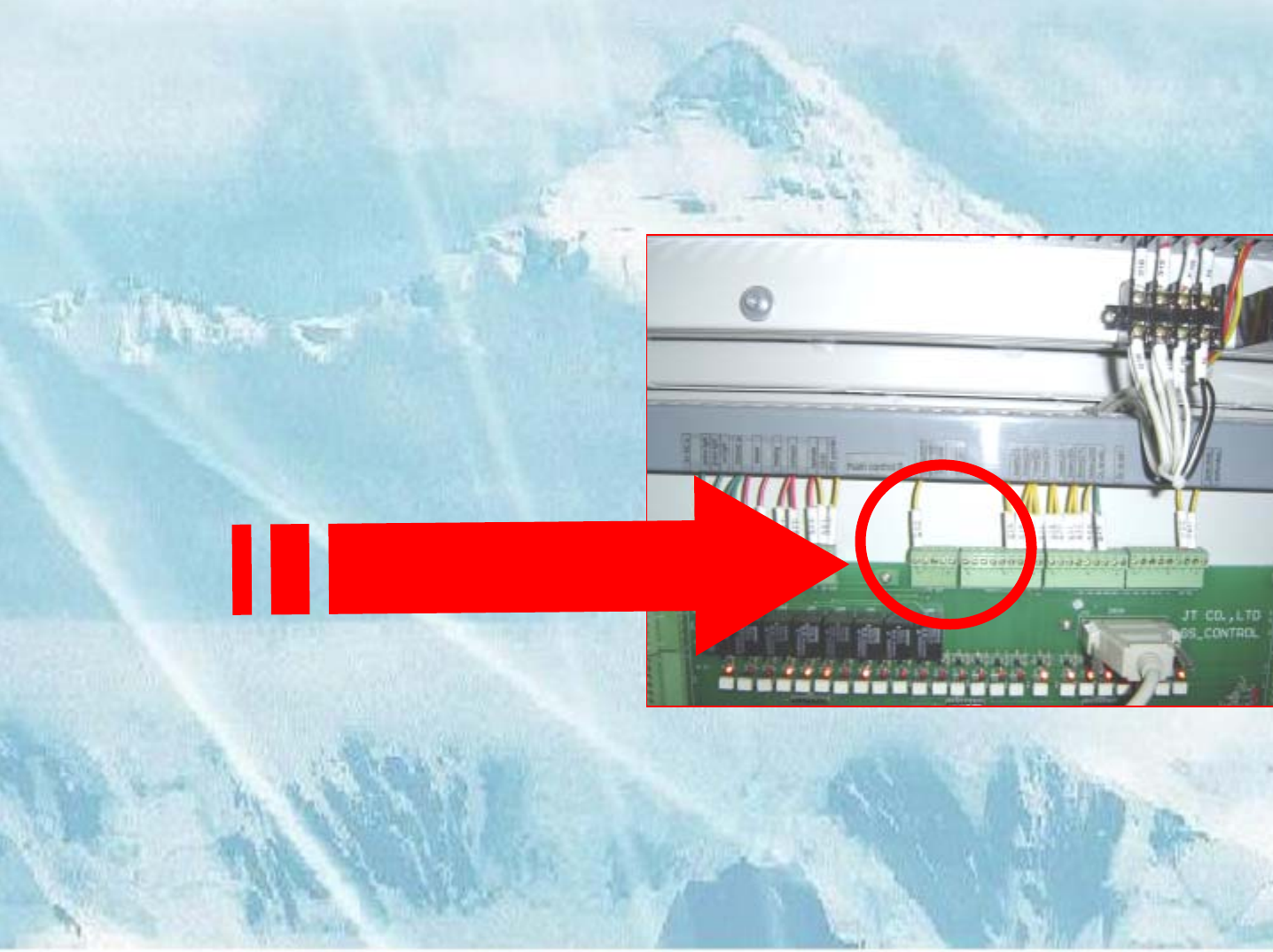

4．640，641，690，691由230
卡控制（隔离输出，由40C排线的
1-4脚对应）。由9-12号光耦分别
对应冷水机开，氮气开，中央支撑
上，中央支称下。若为十温区炉则
以上4个须整体后移2个通道（11-
14），9-10通道让给9，10下温区
加热风机。（设计上8个通道已预
留。）
O
P
T
I
O
N
预
留
通
道
