GS系列机型 - 第39页
2004-10-7 GS SERIES 39 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 相关因素：热电偶故障 具体表现：A 、热电偶表面有异物粘附， 造成不良； B、热电偶与接线端的连结 处松 动。 解决 方案：A 、检查线路并锁紧相关螺 丝； B、清洁热电偶或更换热电偶。 维修流程： A、整理 线 路，检查相关联的连 结处，锁紧松动部分； B、用酒精清洁热电偶表面 或更 换热电偶。 线路的松动 及屏蔽线的不 良可…
2004-10-7 GS SERIES 38
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

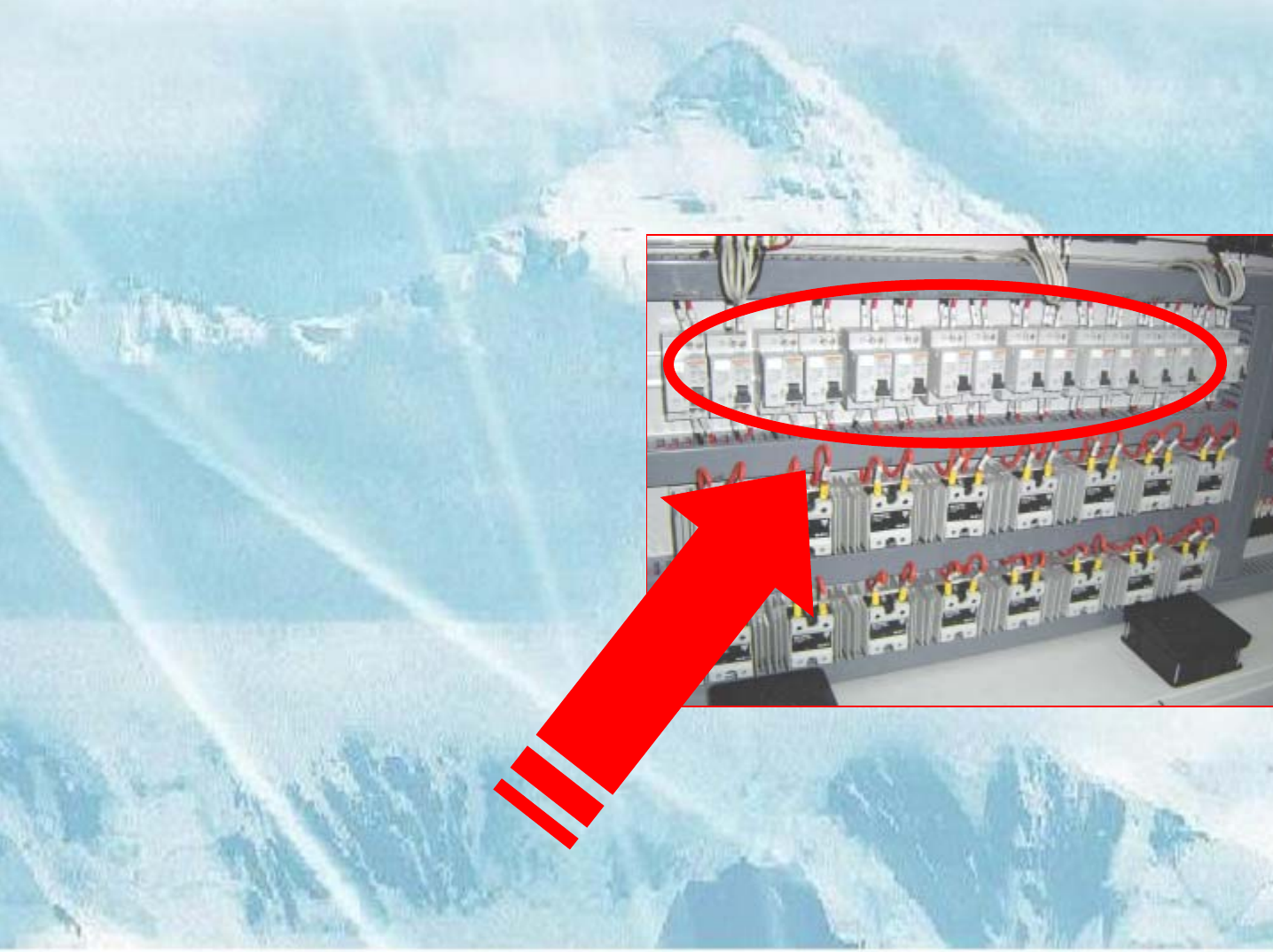

相关因素：空气开关的故障
具体表现：A、正常状态下，导通时无
电压输出；
B、电阻丝无对地状况自动跳闸。
解决方案：更换漏电开关。
维修流程：
A、切断设备总电源；
B、更换漏电开关；
C、设备上电运行程序观察。
不
可
带
电
操
作
2004-10-7 GS SERIES 39
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：热电偶故障
具体表现：A、热电偶表面有异物粘附，
造成不良；
B、热电偶与接线端的连结处松
动。
解决方案：A、检查线路并锁紧相关螺
丝；
B、清洁热电偶或更换热电偶。
维修流程：
A、整理线路，检查相关联的连
结处，锁紧松动部分；
B、用酒精清洁热电偶表面或更
换热电偶。
线路的松动
及屏蔽线的不
良可导致温度
波动大
2004-10-7 GS SERIES 40
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：固态继电器故障
具体表现：固态继电器的直流
无电压输出，驱动端电压在4--5V
左右输入时，交流输出端不能导通，
无电压输出。
解决方案：更换固态继电器。
维修流程：A、切断设备总电源；
B、更换可控硅；
C、设备上电工作，观察。
备注： 可控硅的直流输入端的
正负极不可接反，否则不能驱动固
态继电器。
请
断
电
操
作
万用表测量
正确取点处
