2004-10-7 GS SERIES 68
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

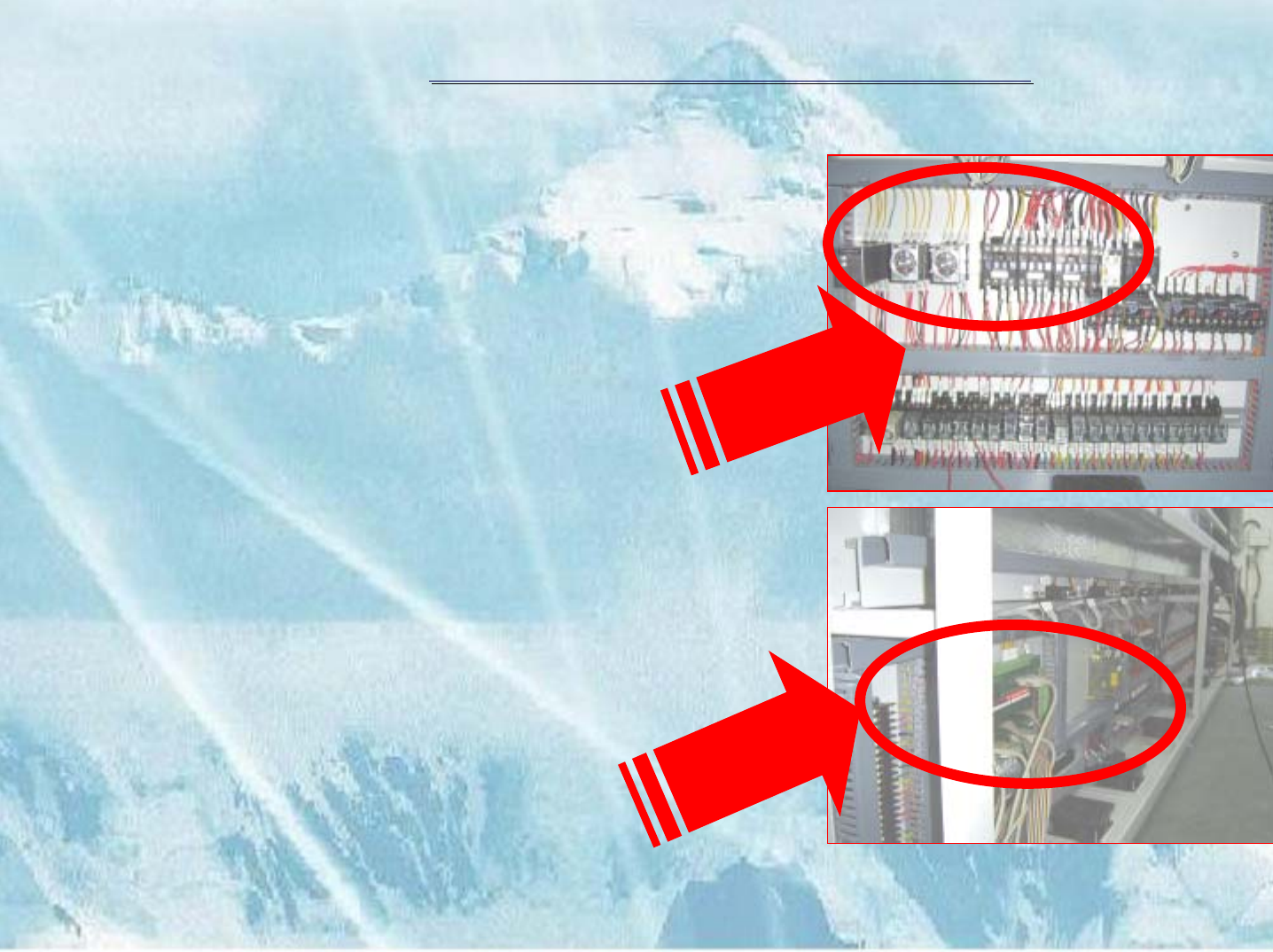

维修流程：A、检查适配板有无输出信
号及电压输出（线号662）；
B、检查继电器CR1工作是否
正常，触点接触是否良好；
C、检查电磁接触器MS1工作
是否正常，热继电器有否跳闸；
D、检查DV1234调速器输入电
压是否正常；
E、检查DV1234调速器输出电
压是否正常；
F、检查马达信号线422、423
电压是否正常；
G、检查解码器信号线710是否
松动；
控制
回
路
主
回路
2004-10-7 GS SERIES 69
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

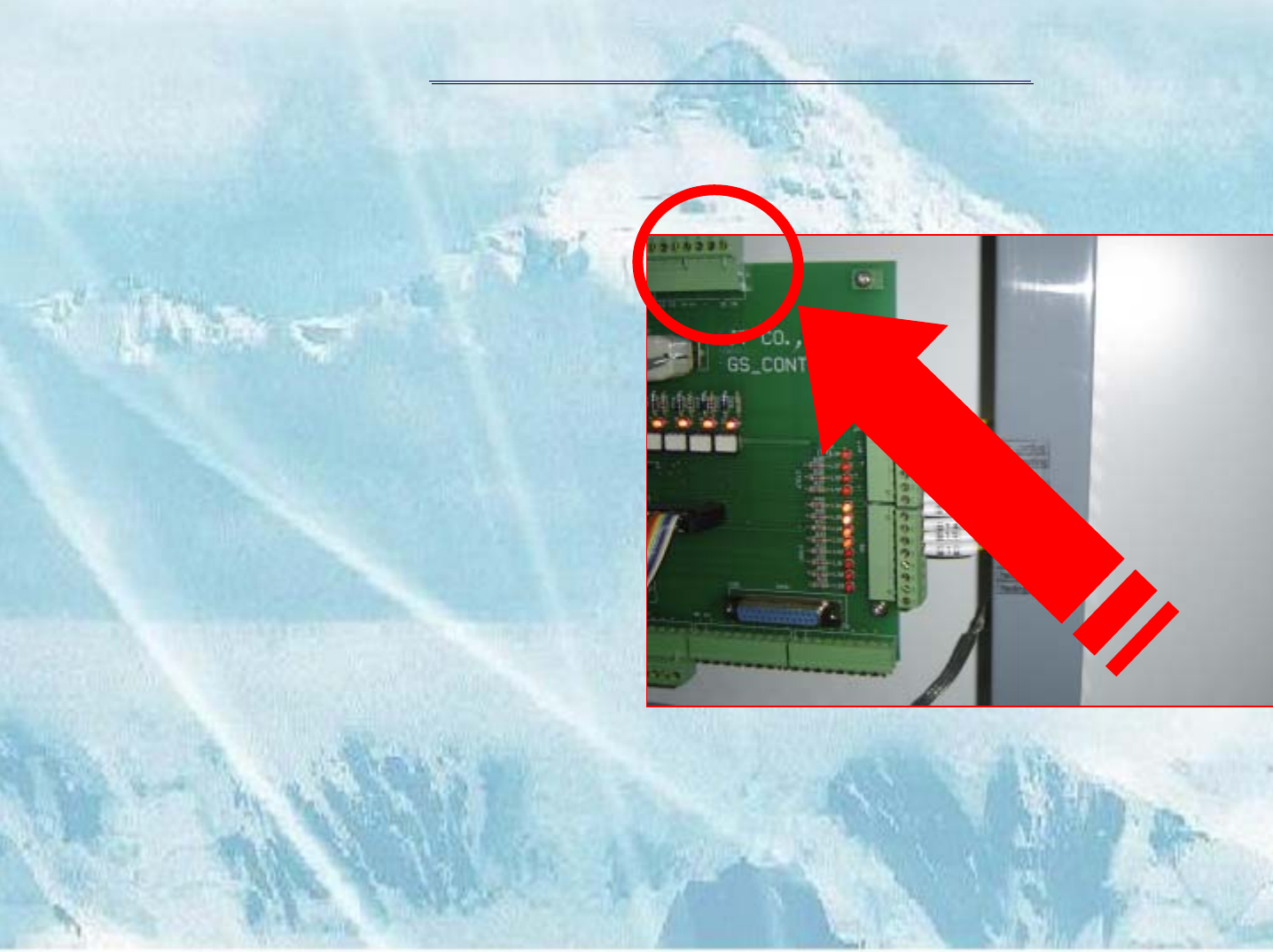

H、检查260卡输出信号线423、
634是否松动；
I、检查控制回路中各接线处有
无松动。
J、确认上述情况后上电试机，
观察。
备注： 在有一些特殊环境下，静电或
磁场会对解码器的输出信号线710
有干扰，造成显示不稳定，可将解
码器的屏蔽线接地，这样也可以解
除干扰。
0
.
1
-2
.
5
V
D
C
输
出
2004-10-7 GS SERIES 70
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

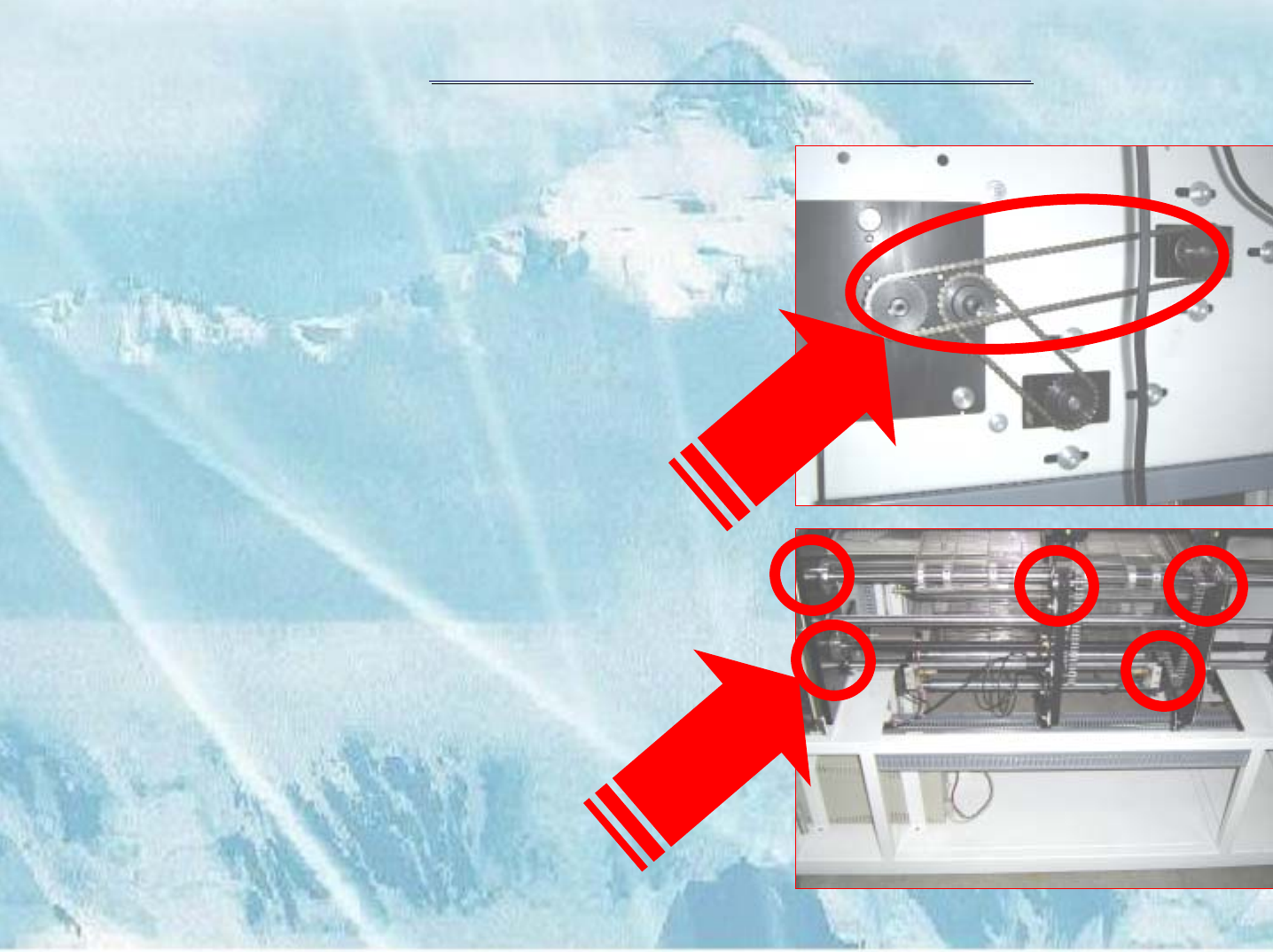

相关因素：机械部件故障。
具体表现：链网运行中有抖动或跳动。
解决方案：检查所有机械传动部件，
确认各轴承及齿轮啮合部位是否顺
畅。
维修流程：A、检查主传动齿轮的定位
机米有无松动；
B、检查出口和入口的导向轮内
的轴承有无卡死；
C、检查主传动轴的定位轴承有
否转动不灵活；
D、检查轨道内有无异物堆积；
E、处理完以上流程后上电试机
并观察。
确
认
行
走
顺
畅
确
认
相
关
轴
承
