2004-10-7 GS SERIES 78 GS SERIES 无铅回流焊 温区超温 相关因素：计数板故障。 具体 表现 ：工 作中实测温度达到设定 温度后，适配板上的输出信号没有 停止（L E D常亮），实际温度超过 设定温度较多，GS报警。 解决方案：更换计数板。 2 4 路 通 道
2004-10-7 GS SERIES 77
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

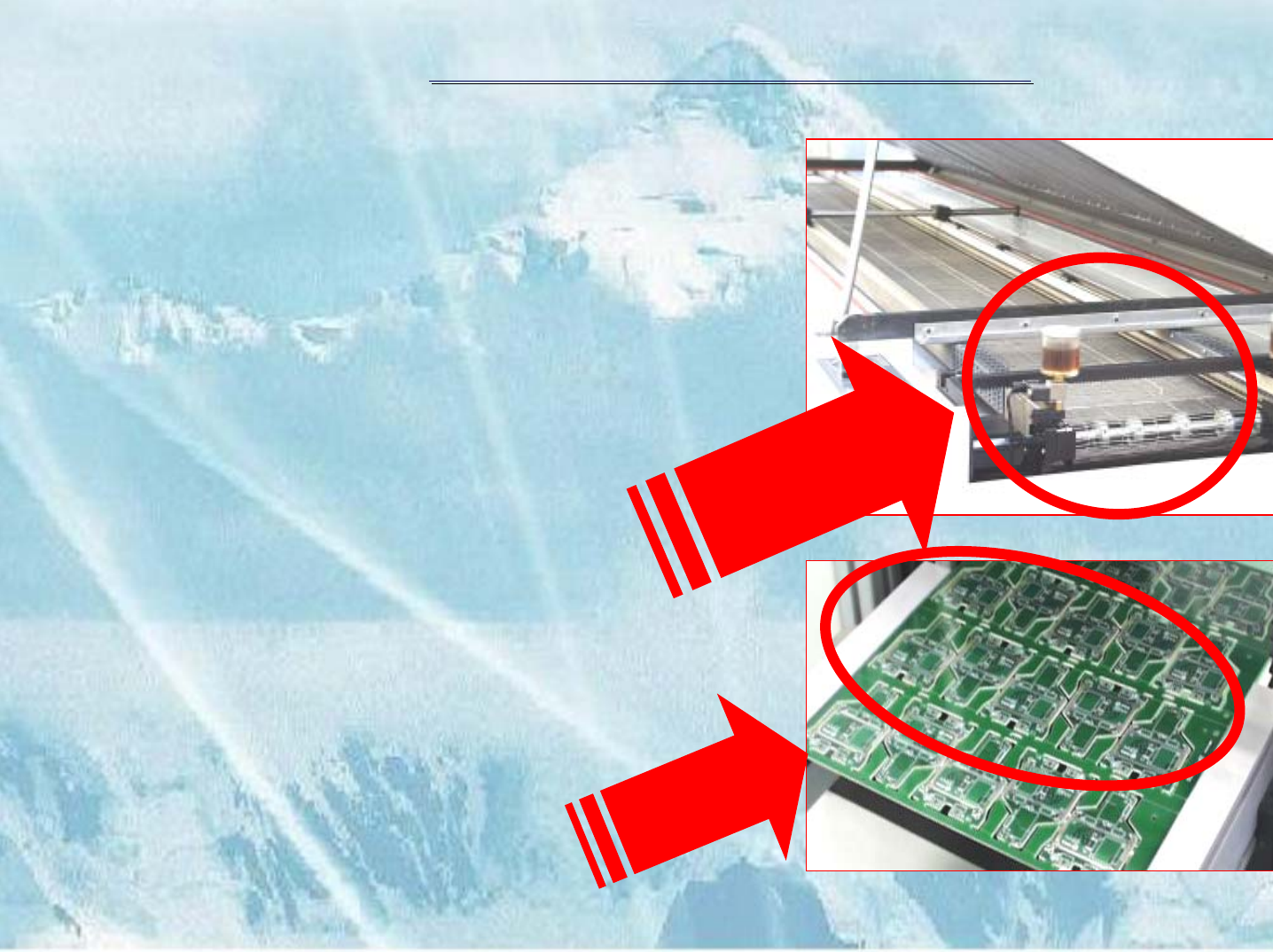

维修流程：
A、切断炉体电源及接驳台电源；
B、拿三片标准PCB板，一片
置于接驳台，一片置于回流焊，一
片置于接驳台与回流焊之间；
C、以固定边为标准，确认3片
板的板边在同一条直线上；
D、检查接驳台的运输高度与
回流炉的运输高度，接驳台的运输
高度须高过炉子的运输高度0-
0.5mm；
E、设备上电，多次检查入口进
板是否顺畅。
固
定
边
与
上
线
轨
道
固
定
边
在
同
一
直
线
轨
高
过
炉
子
M
道
0
.
5
M
2004-10-7 GS SERIES 78
GS SERIES无铅回流焊
温区超温

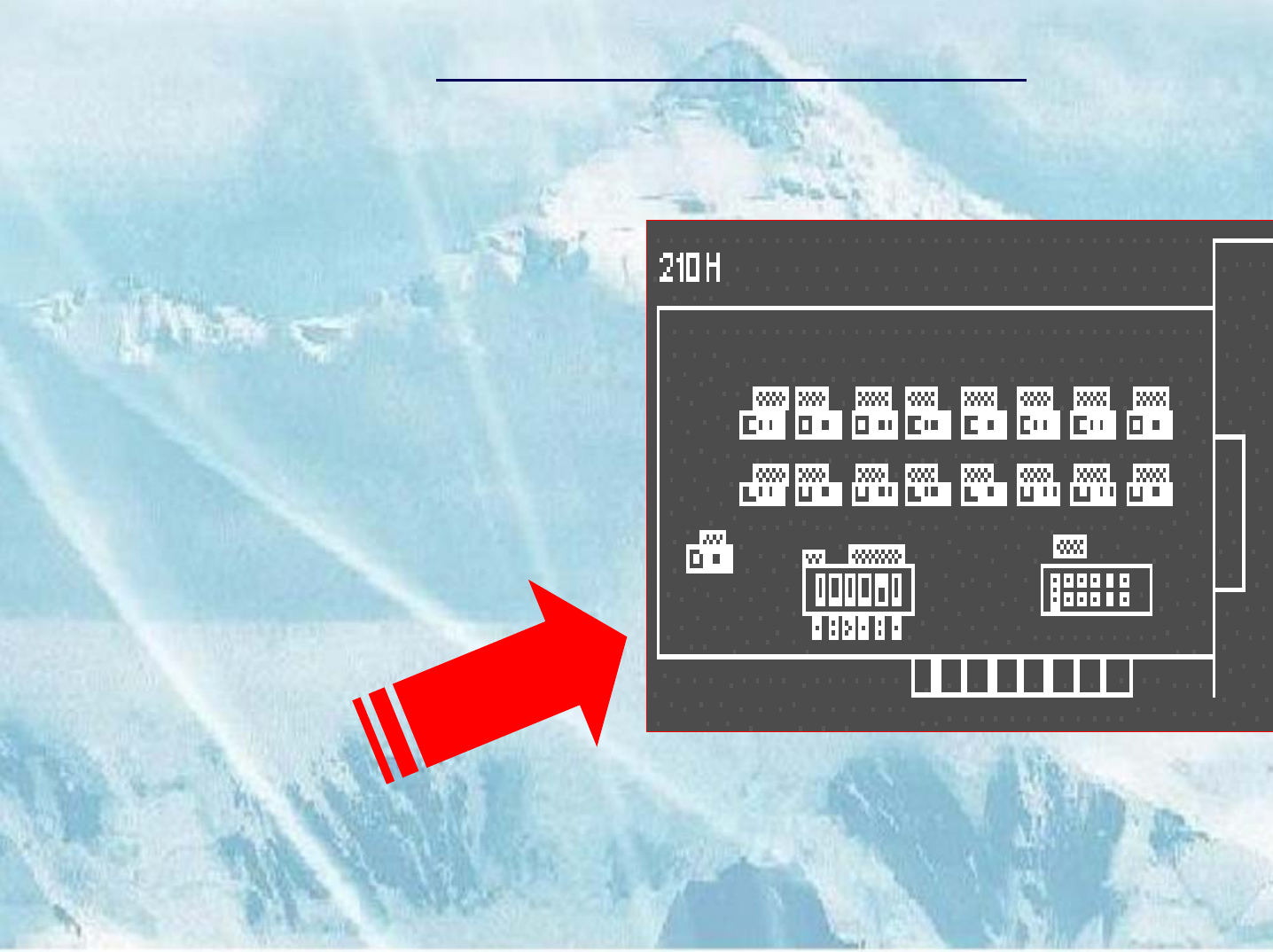

相关因素：计数板故障。
具体表现：工作中实测温度达到设定
温度后，适配板上的输出信号没有
停止（LED常亮），实际温度超过
设定温度较多，GS报警。
解决方案：更换计数板。
2
4
路
通
道
2004-10-7 GS SERIES 79
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

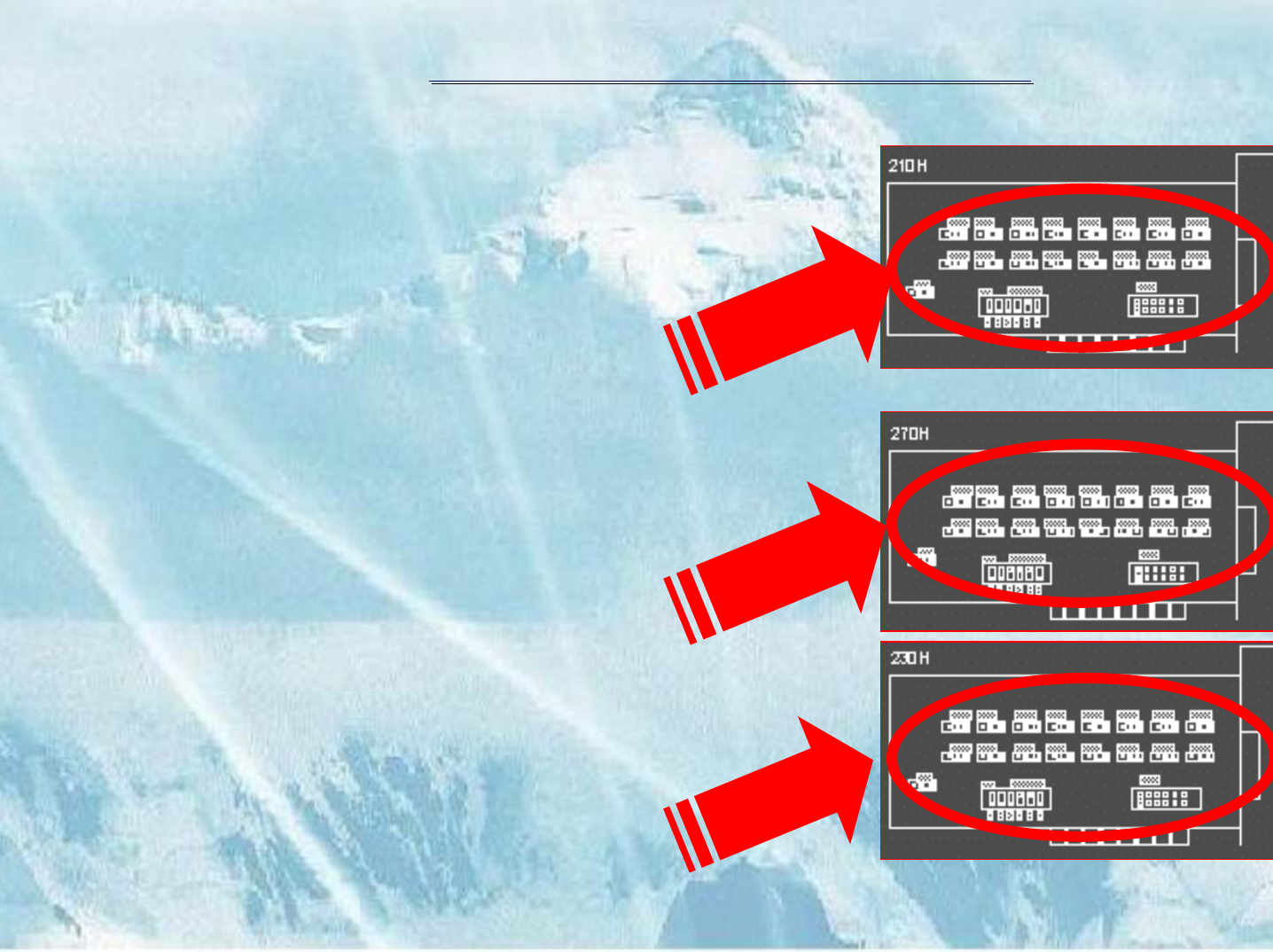

维修流程：A、切断总电源；
B、小心拆开工控机上盖；
C、更换对应区域的计数板或排
线。
备注： A、注意板卡跳线须正确；
B、40C排线的方向不可弄反（有的排
线接头无防呆口）；
C、210、230、270之间的对接不可
混淆；
D、注意计数板输出电压在低电平时，
固态继电器LED可亮，但输出不可
导通。
记
数
/
定
时
记
数
/
定
时
记
数
/
定
时
