GS系列机型 - 第81页
2004-10-7 GS SERIES 81 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 相关因素：固态继电器故障 具体 表现 ：实 际温度达到设定值后， 适配板 上的L E D已停止输出，但可 控硅的输出端有电压输出。 解决方案：更换固态继电器。 维修流程： A、切断设备电源； B、更换可控硅； C、设备上电试机，观察。 备注 ：A 、固态继电器的正负端不可接 反； B、固态继电器被击穿后， 在无 输入驱动信号时输…
2004-10-7 GS SERIES 80
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

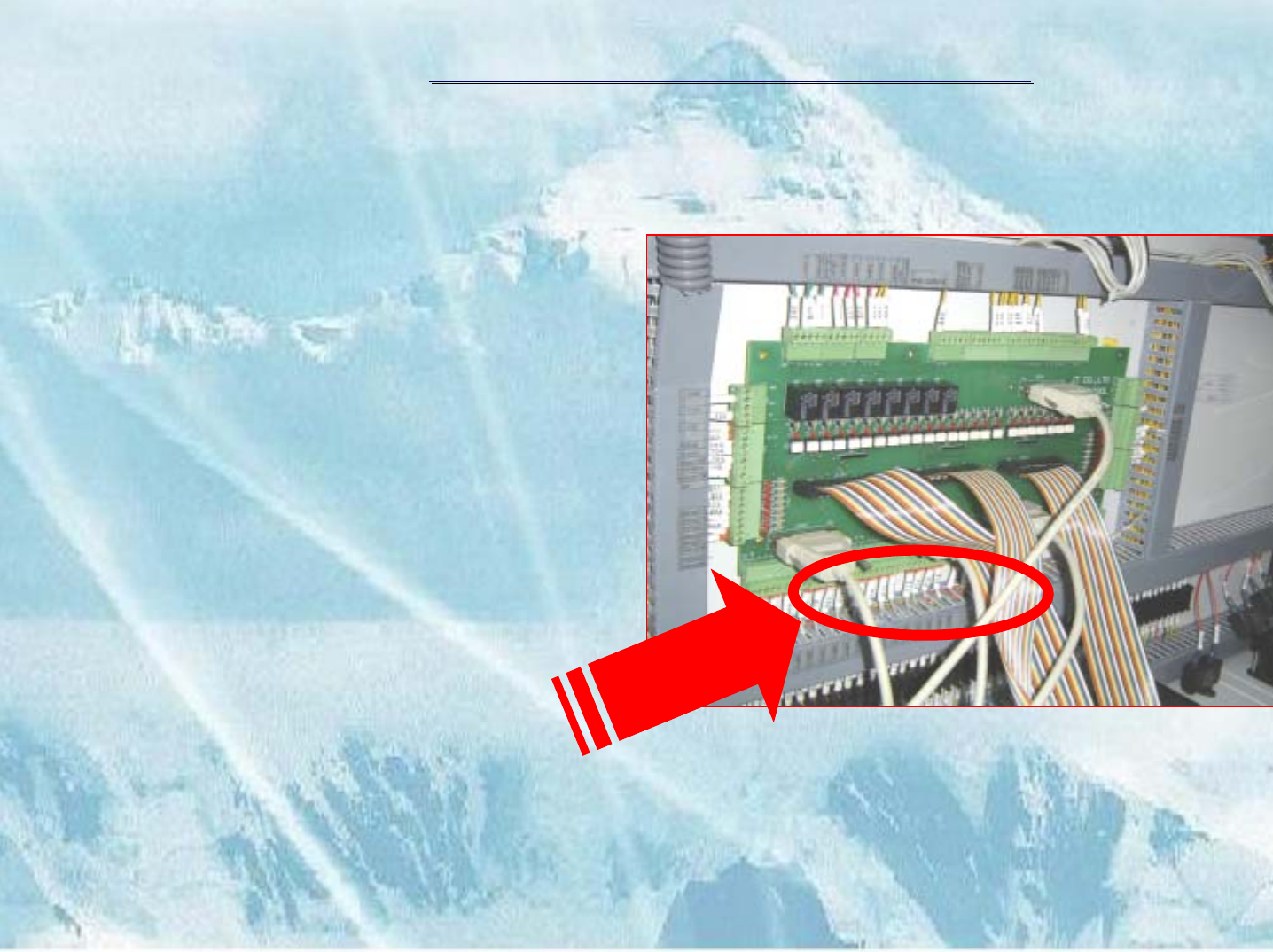

相关因素：温控板故障。
具体表现：设备上电后温区的实测温
度显示超出设定温度很高，但实际
温度较低。
解决方案：更换对应区域的温控板。
维修流程：A、切断总电源；
B、小心拆开工控机上盖；
C、更换对应区域的温控板或排
线。

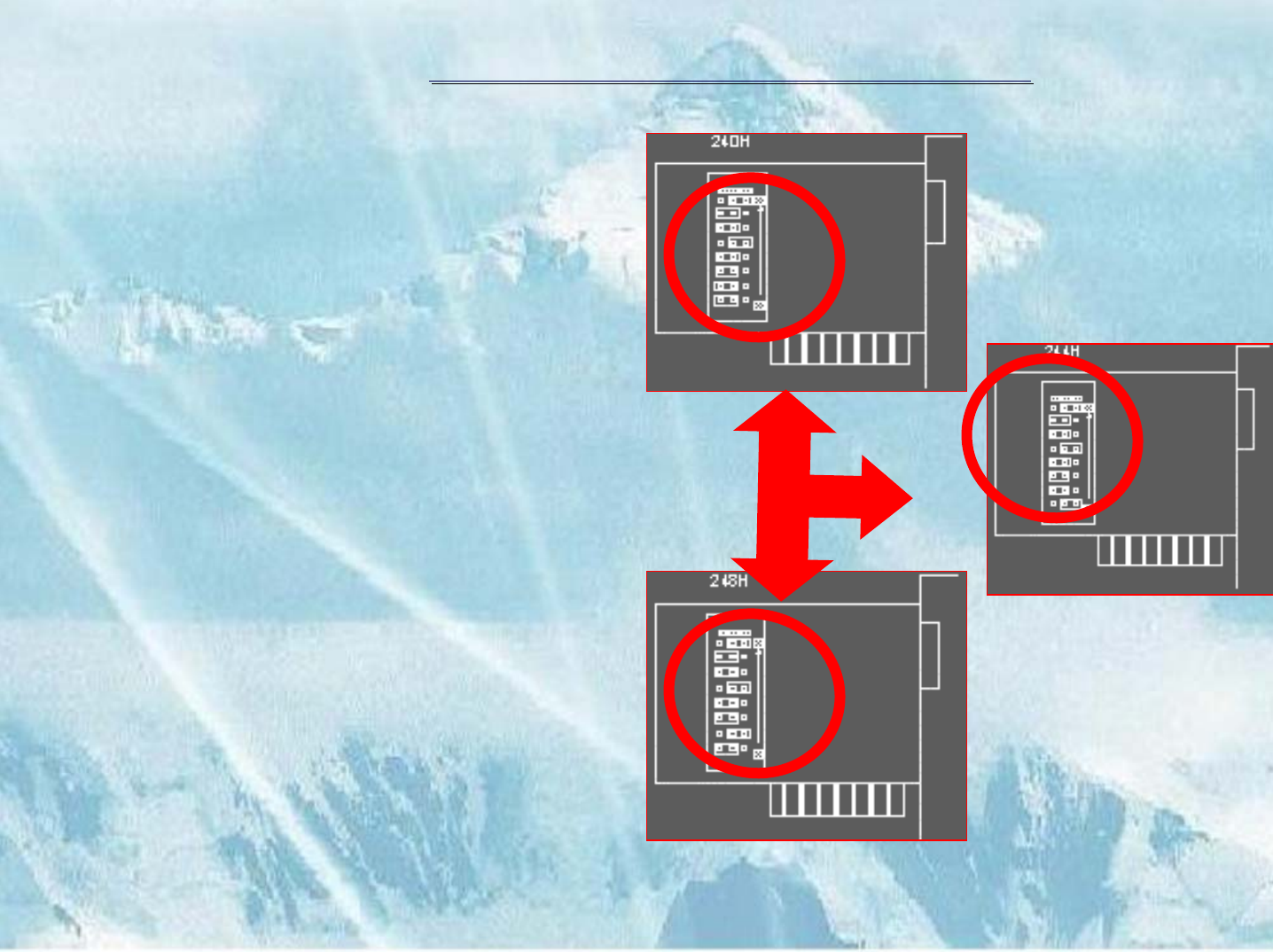

备注： A、注意板卡跳线须正确；
B、240、244、248之间的对接不可
混淆；
数
据
采
集
2004-10-7 GS SERIES 81
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

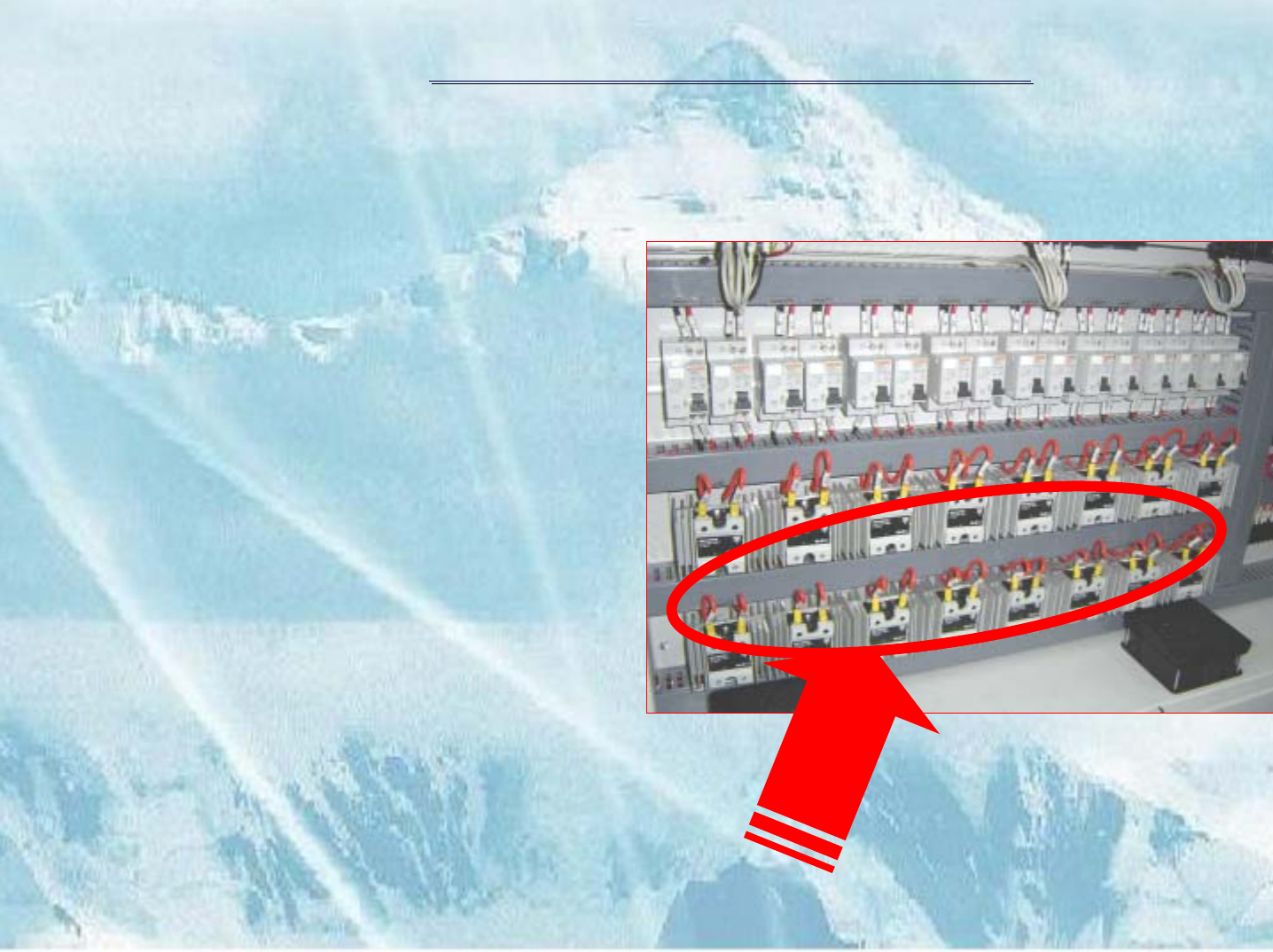

相关因素：固态继电器故障
具体表现：实际温度达到设定值后，
适配板上的LED已停止输出，但可
控硅的输出端有电压输出。
解决方案：更换固态继电器。
维修流程：
A、切断设备电源；
B、更换可控硅；
C、设备上电试机，观察。
备注：A、固态继电器的正负端不可接
反；
B、固态继电器被击穿后，在无
输入驱动信号时输出端可直接输出。
在
新
的
背
面
涂
散
热
油
2004-10-7 GS SERIES 82
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：热电偶故障。
具体表现：工作时有频繁超温报警。
解决方案：检查热电偶的屏蔽线，确
保接地良好。
维修流程：
A、切断设备电源；
B、检查线路有无松脱，并锁紧
相应接线端子；
C、设备上电试机，观察。
接
触
不
量
导
致
温
度
波
动
