2004-10-7 GS SERIES 95 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 相关因素：210卡或40C排线故障故障 具体 表现 ：油 杯内的油很快漏完或油 量长时间不变动。 解决方案： A、更换计数板； B、更换40C排线或排线接头。 维修流程：A、切断总电源； B、小心拆开工控机上盖； C、更换对应区域的计数板 或排 线。 可 能 接 触 不 良
2004-10-7 GS SERIES 94
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
维修流程：

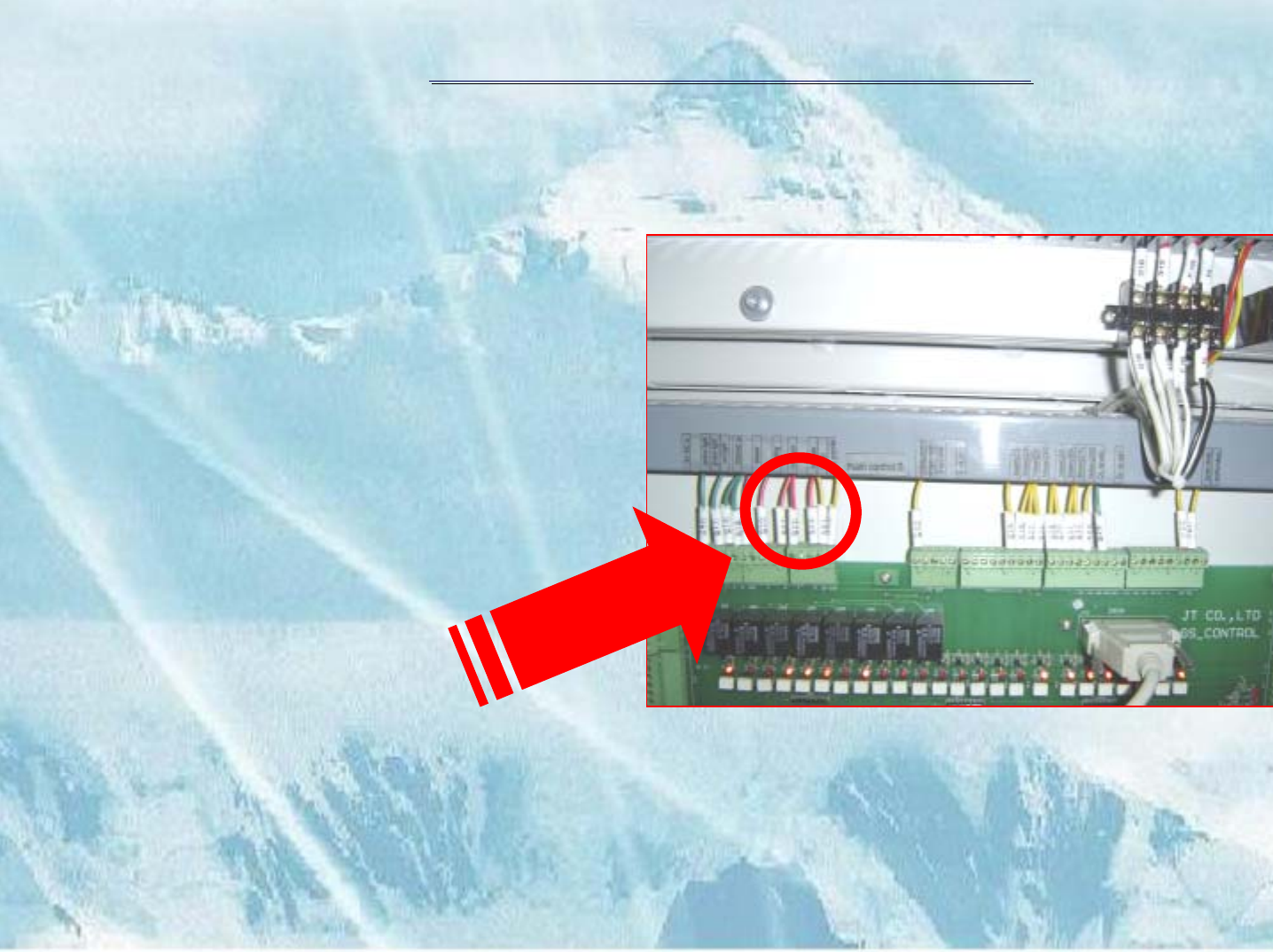

A、检查623信号线有无输出，
光耦4N33或电子继电器是否损坏；
B、检查继电器CR9是否工作
正常；
C、检查滴油电磁阀工作是否正
常；
D、清理被堵塞的油路。
油
路
控
制
2004-10-7 GS SERIES 95
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

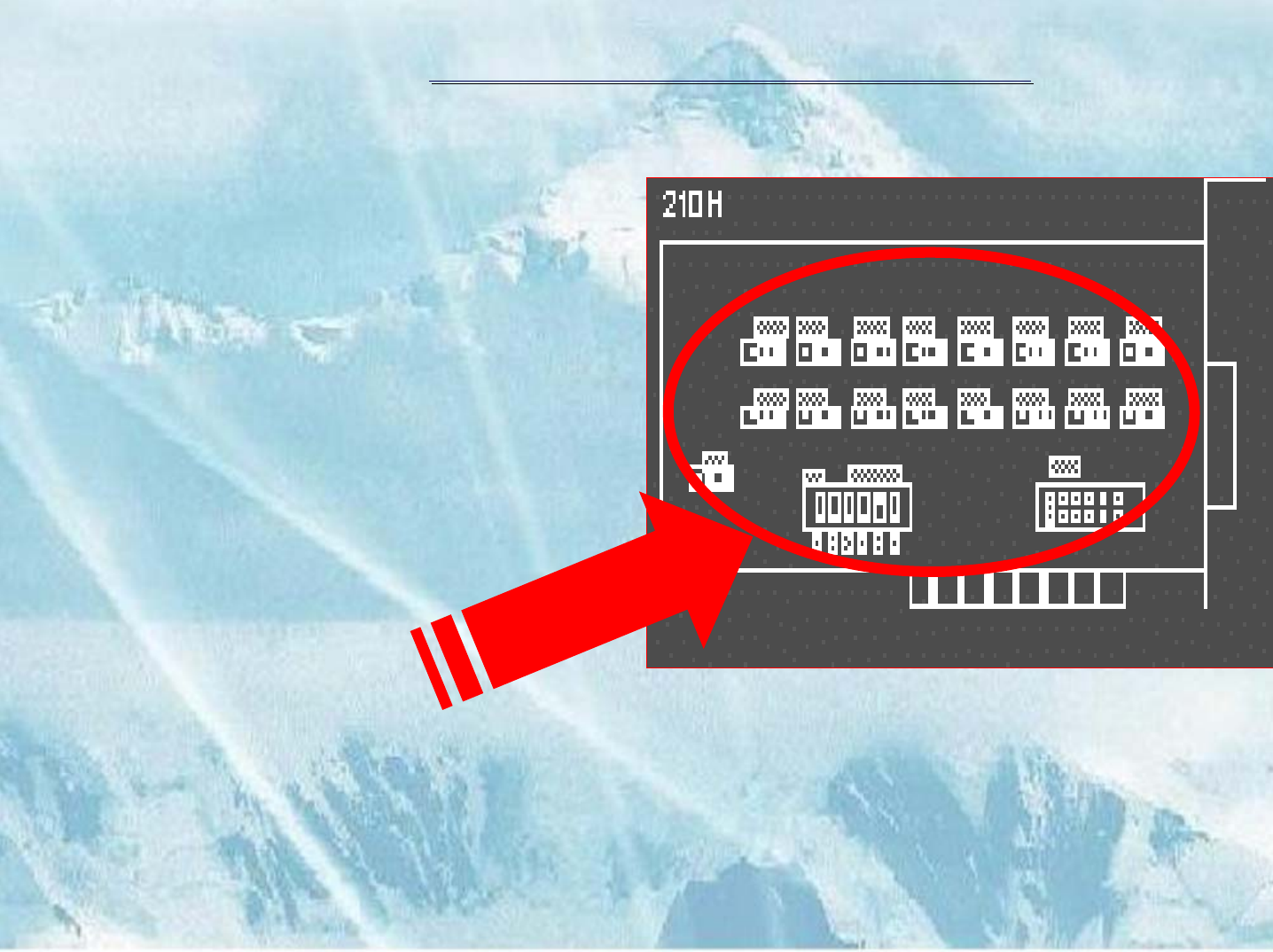

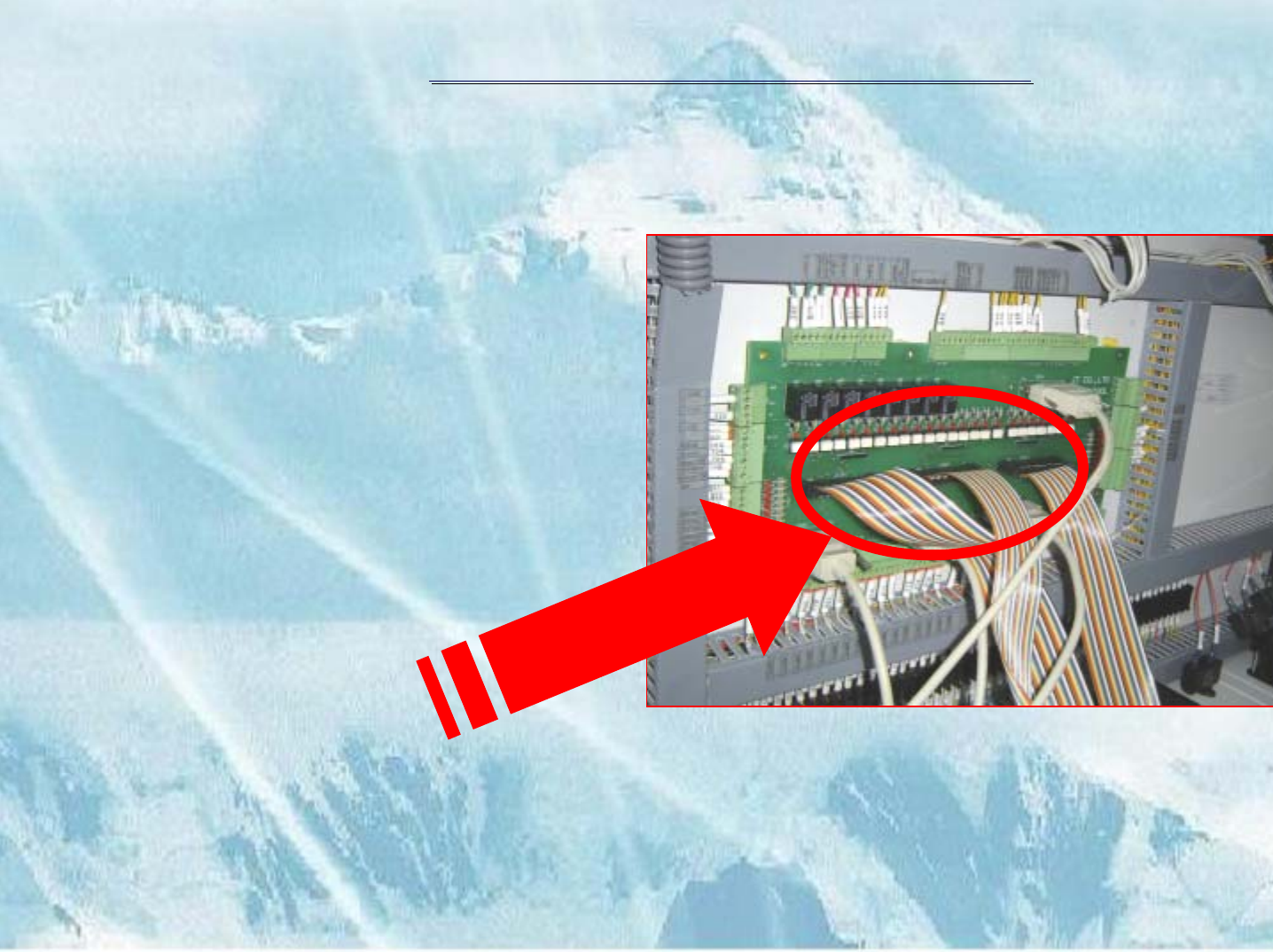

相关因素：210卡或40C排线故障故障
具体表现：油杯内的油很快漏完或油
量长时间不变动。
解决方案：
A、更换计数板；
B、更换40C排线或排线接头。
维修流程：A、切断总电源；
B、小心拆开工控机上盖；
C、更换对应区域的计数板或排
线。
可
能
接
触
不
良
2004-10-7 GS SERIES 96
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
备注：
A、注意板卡跳线须正确；
B、40C排线的方向不可弄反（有的排
线接头无防呆口）；
C、210、230、270之间的对接不可
混淆；
D、注意计数板输出电压在低电平时，
固态继电器LED可亮，但输出不可
导通。
