2004-10-7 GS SERIES 98 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 620 621 622 623 GN D 624 220V AC In bl ow er heati ng c onv ey or lu b r ic a t e ups out 210 C o n t r o l U P S 输 出 信 号 维修流程： A、屏蔽设备警报； B、检查启动开关和紧急开关； C 、检查信号线702和…
2004-10-7 GS SERIES 97
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

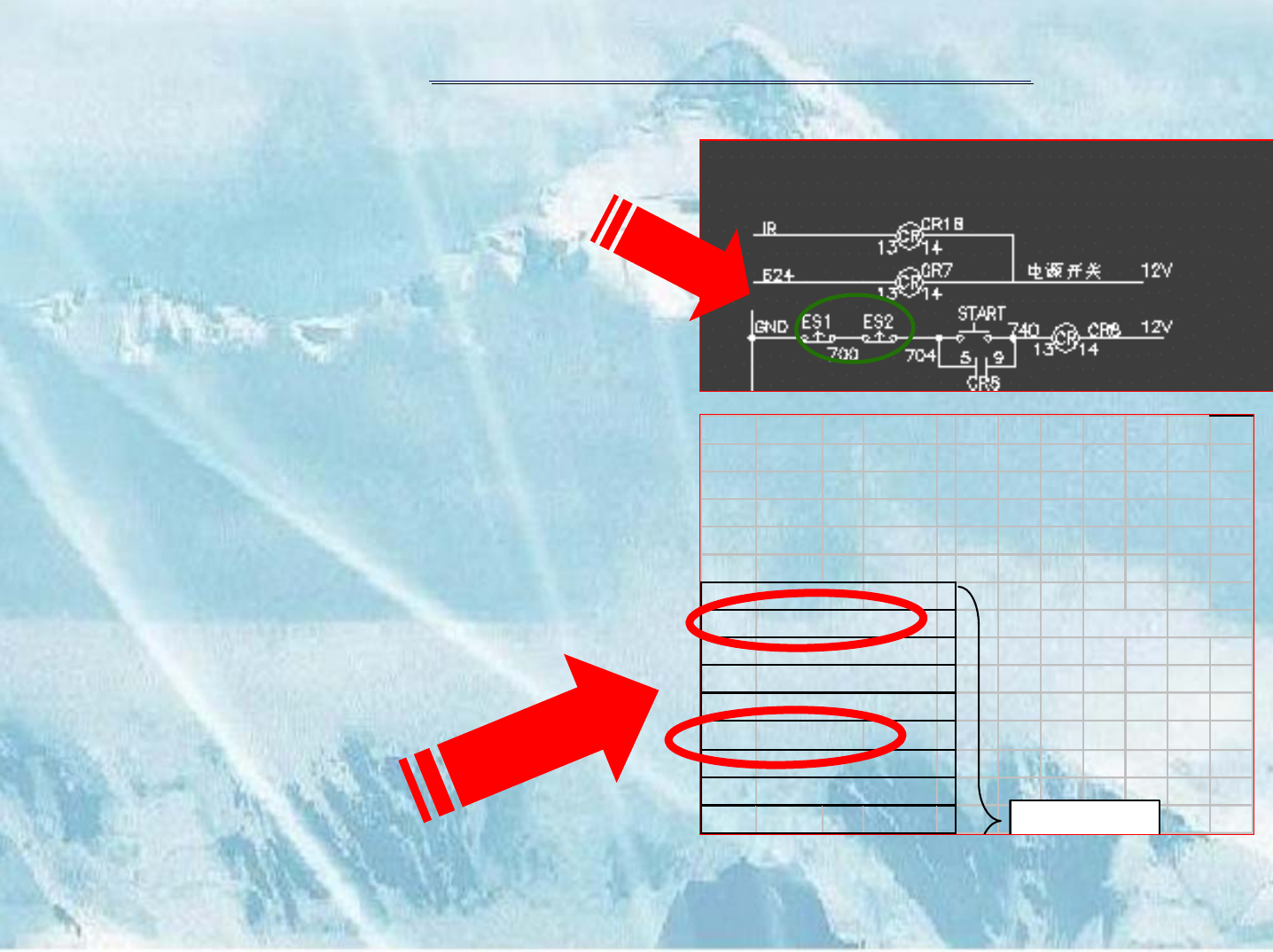

系统电源中断警报，设备不能工作
相关因素：
A、开关电源故障；
B、继电器CR8故障；
C、启动按钮或紧急制故障；
D、掉电信号线702故障或启动
信号线706故障。
具体表现：开机运行GS时或工作中警
报，提示系统电源中断，启动按钮
未按下或紧急开关未复位。
解决方案：检查线路或更换损坏的电
气元件。
起
动
回
路
GND
+ 12V
+ 5V
701 PCB Fall
702 Power down LED 1 LED 2
703 Blower OSR 617 618
704 Emergency button LED 17 LED 18
705 Conveyor OSR 625 626
706 Start up
707 Width limit 1
708 Width limit 2
210 Control
隔
离
输
入
2004-10-7 GS SERIES 98
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
620
621
622
623
GND
624
220V AC In
blower
heating
conveyor
lubricate
ups out
210 Control
U
P
S
输
出
信
号
维修流程：
A、屏蔽设备警报；
B、检查启动开关和紧急开关；
C、检查信号线702和信号线
706；
D、检查相关电气回路，继电
器CR8以及开关电源；
E、检查UPS输出，控制信号线
624以及继电器CR18。
备注： 检查上面线路时请先看清电
路图，了解整个电气控制的流程。
起
动
回
路
2004-10-7 GS SERIES 99
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
相关因素：210卡或40C排线故障
具体表现：
A、没恒温，可控硅LED处于
时亮时灭状况；
B、没恒温，一直处于加热过程
中，可控硅LED处于常亮状态；
C、没恒温，可控硅LED灯不
亮。
解决方案：
A、更换计数板；
B、更换40C排线或排线接头。
R
S
1
A
4
0
D
V
4
0
;
4
0
A
.
4
-
3
2
