2004-10-7 GS SERIES 99 GS SERIES GS SERIES 无铅回流焊 无铅回流焊 相关因素：210卡或40C排线故障 具体表现： A 、没恒温，可控硅L E D处于 时亮时灭状况； B、没恒温，一直处于加热 过程 中，可控硅LED处于常亮状态； C 、没恒温，可控硅L E D灯不 亮。 解决方案： A、更换计数板； B、更换40C排线或排线接头。 R S 1 A 4 0 D V 4 0 ; 4 0 A . 4…
2004-10-7 GS SERIES 98
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊
620
621
622
623
GND
624
220V AC In
blower
heating
conveyor
lubricate
ups out
210 Control
U
P
S
输
出
信
号

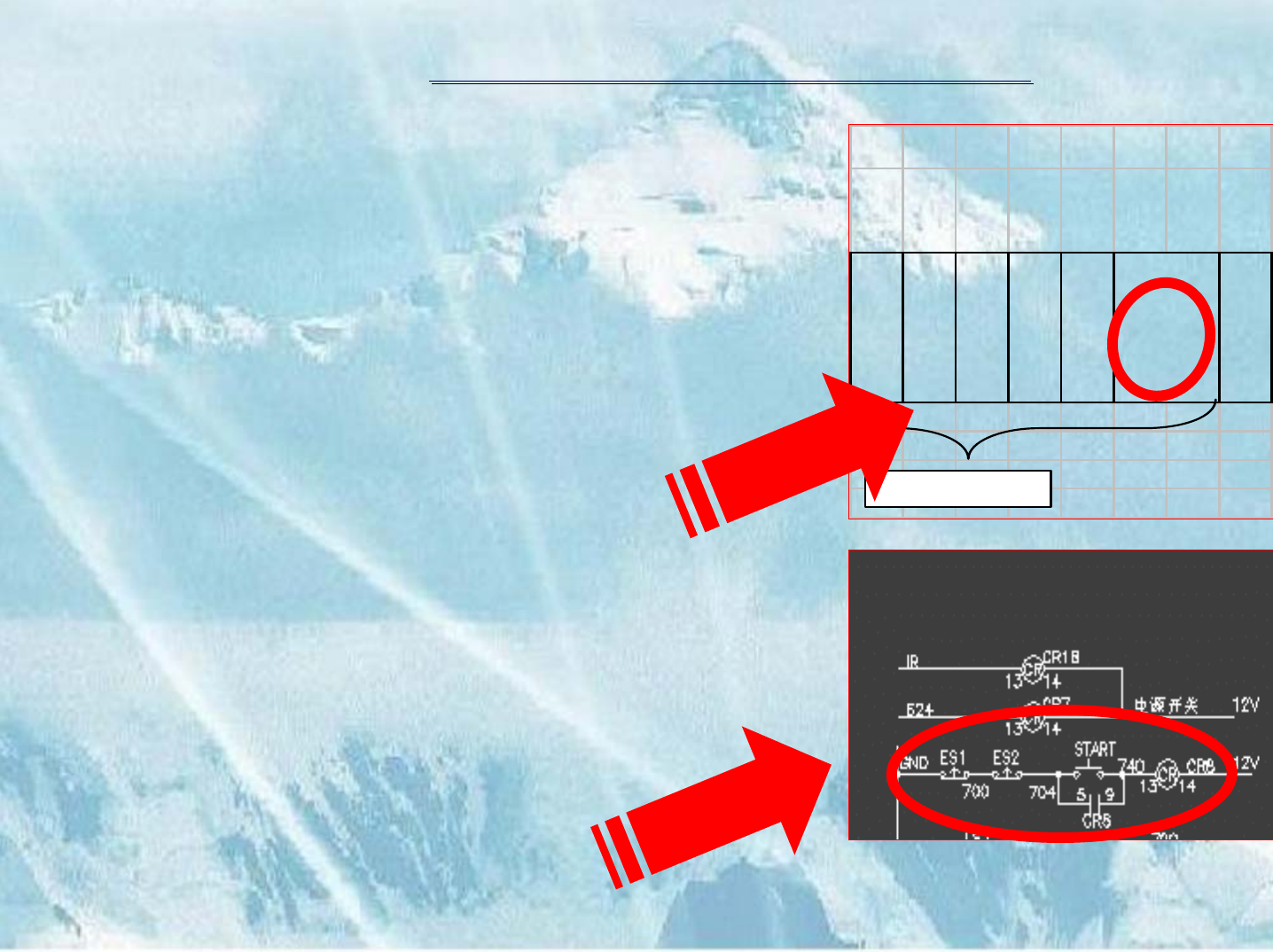

维修流程：
A、屏蔽设备警报；
B、检查启动开关和紧急开关；
C、检查信号线702和信号线
706；
D、检查相关电气回路，继电
器CR8以及开关电源；
E、检查UPS输出，控制信号线
624以及继电器CR18。
备注： 检查上面线路时请先看清电
路图，了解整个电气控制的流程。
起
动
回
路
2004-10-7 GS SERIES 99
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

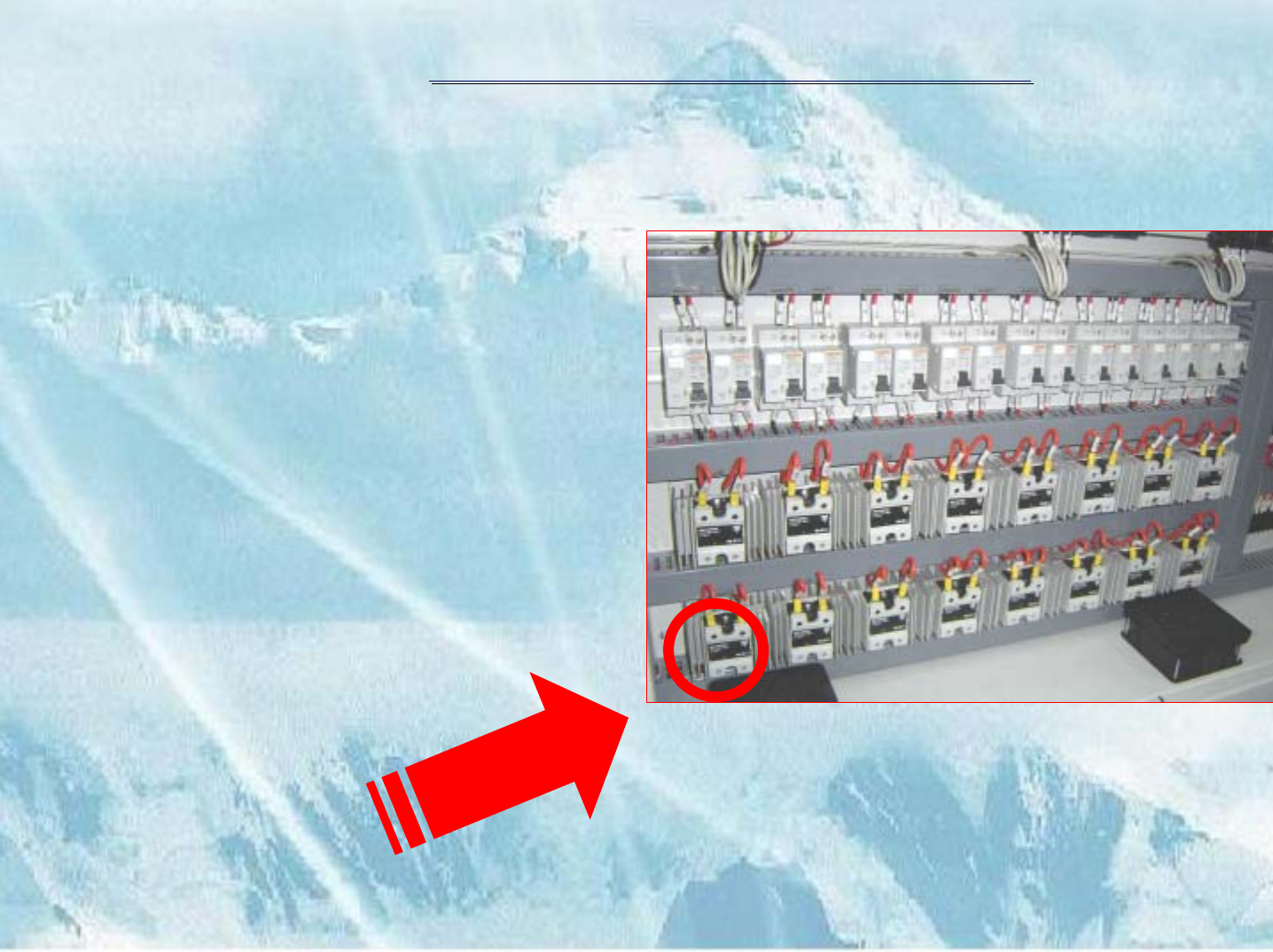

相关因素：210卡或40C排线故障
具体表现：
A、没恒温，可控硅LED处于
时亮时灭状况；
B、没恒温，一直处于加热过程
中，可控硅LED处于常亮状态；
C、没恒温，可控硅LED灯不
亮。
解决方案：
A、更换计数板；
B、更换40C排线或排线接头。
R
S
1
A
4
0
D
V
4
0
;
4
0
A
.
4
-
3
2
2004-10-7 GS SERIES 100
GS SERIES
GS SERIES
无铅回流焊
无铅回流焊

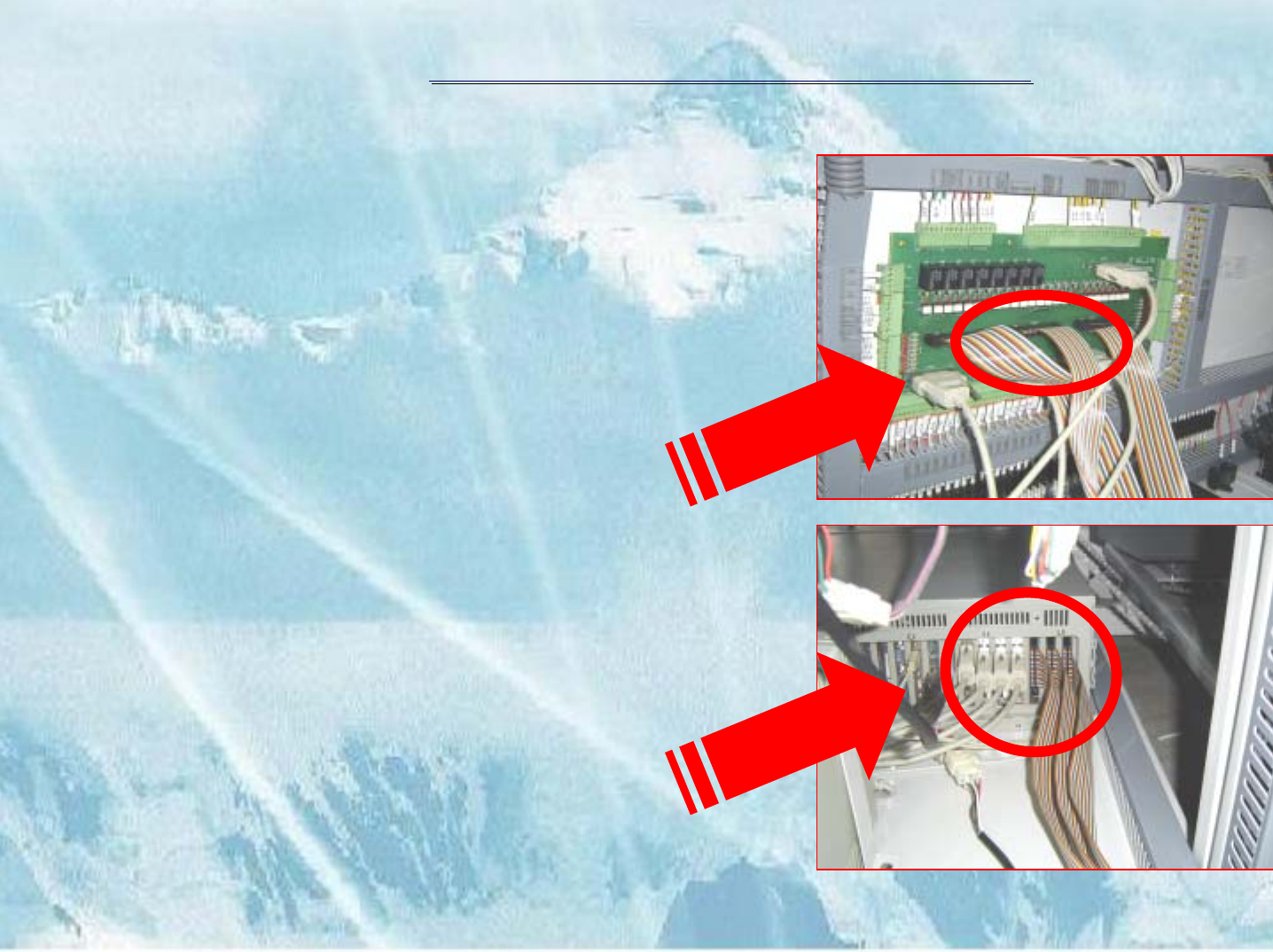

维修流程：
A、切断总电源；
B、小心拆开工控机上盖；
C、更换对应区域的计数板或排
线。
备注：
A、注意板卡跳线须正确；
B、40C排线的方向不可弄反（有的排
线接头无防呆口）；
C、210、230、270之间的对接不可
混淆；
D、注意计数板输出电压在低电平时，
固态继电器LED可亮，但输出不可
导通。
不
可
带
电
插
拔
不
可
带
电
插
拔
