Eigenschaften
Ausrichtgenauigkeit:
± 12,5 µm @ 6 Sigma.
Taktzeit: 15 s + Druck.
Druckformat bis zu 1000 x 610 mm
(40 x 24 Zoll).
Patentiertes optisches Positioniersystem
EVA™ – EKRA Vision Alignment System.
Zwei unabhängig voneinander pneumatisch
betriebene Druckköpfe mit Präzisions-
Proportionalventil mit Closed-Loop
Regelung für garantiert gleichbleibende
Bedingungen während des gesamten
Druckvorganges.
Flexible Sieb- und Schablonenaufnahme
für Größen bis maximal 1270 x 1700 mm
(50 x 67 Zoll).
Einfachste Inspektionsprogrammierung
durch automatisches Lernen der Leiterplatten-
pads durch die Schablone. Kein Bedarf von
Gerber oder CAD Daten.
Einfache und komfortable Bedienung
dank SIMPLEX User Interface.
Schnelles Ein- und Umrüsten der
Anlage < 5 Min.
Große Anzahl zusätzlicher Optionen können
integriert werden und sind auf Anfrage erhältlich.
Made in Germany.
Characteristics
Alignment repeatability:
± 12,5µm @ 6 Sigma
Cycle time: 15 s + print.
Printing area up 1000 x 610 mm
(40 x 24 inches)
Patented optical positioning system EVA™–
EKRA Vision Alignment System.
2 independent pneumatic driven print heads
with precision proportional valves with
closed-loop control. This guarantees the
stability of the conditions during the whole
printing process.
Flexible screen and stencil holder for sizes
up to 1270 x 1700 mm (50 x 67 inches).
Simple inspection programming using an
automatic teach-in process for the pad
positions. Gerber or CAD data are not
required.
Easy and comfortable operation thanks to
SIMPLEX user interface.
Quick set-up and product
changeover < 5 min.
Large variety of additional options can be
integrated and are available upon request.
Made in Germany.
SPECIALISTS IN
SCREEN & STENCIL PRINTING
Technische Daten / Technical Data
Maschinen Dimensionen / Machine dimensions
Länge x Breite x Höhe / Length x width x height
Gewicht / Weight
1650 x 1856 x 1550 mm
ca. 1500 kg
Installationsanforderung / Installation requirements
Elektrischer Anschluss / Power requirements
Leistungsaufnahme / Power consumption
Absicherung / Fuse protection
Arbeitsspannungen / Operating voltage
Pneumatischer Anschluss / Air supply
Luftverbrauch / Air consumption
3 Phasen, 400 Volt; 50/60 Hz
1 + N + Ground
2 KW
16 A
24 V
6 - 10 bar
10 - 15 l/min
Rakel / Print parameters
Rakelgeschwindigkeit / Print speed
Rakeldruck / Print pressure
Rakelmode / Print mode
9 - 200 mm/s
10 - 400 N ¹)
Druck - Druck / Print - Print
Druck - Fluten / Print - Flood
Fluten - Druck / Flood - Print
Wechseldruck / Alternating print
Druckgut / Print material (X/Y)
Rahmengröße min. / Frame size min.
Rahmengröße max. / Frame size max.
Druckformat min. / Print format min.
Druckformat max. / Print format max.
Druckgutstärke / Substrate thickness
Druckgutform/ Substrate shape
Positionierung / Positioning
540 x 540 mm
1270 x 1700 mm
100 x 100 mm
1000 x 610 mm
0,5 - 6,0 mm
Rechteckig, Durchbrüche < 3 mm /
Rectangular, openings < 3 mm
Optische Markenerkennung
Optical ducial recognition
Prozess / Machine capability
Wiederholgenauigkeit / Alignment repeatability
Taktzeit / Cycle time
± 12,5 µm @ 6 Sigma
15 s + Druckzeit / print time
Aufstellbedingungen / Installation requirements
Temperatur / Temperature
Feuchtigkeit / Humidity
25°C +/- 10°C
50% +/- 20% (nicht kond.) /
(non cond.)
¹)
Abhängig vom eingesetzten Druckkopf. Für weitere Informationen kontaktieren Sie bitte Ihren Vertriebspartner. /
Depending on print head. Please contact your sales engineer for more information.
SPECIALISTS IN
SCREEN & STENCIL PRINTING

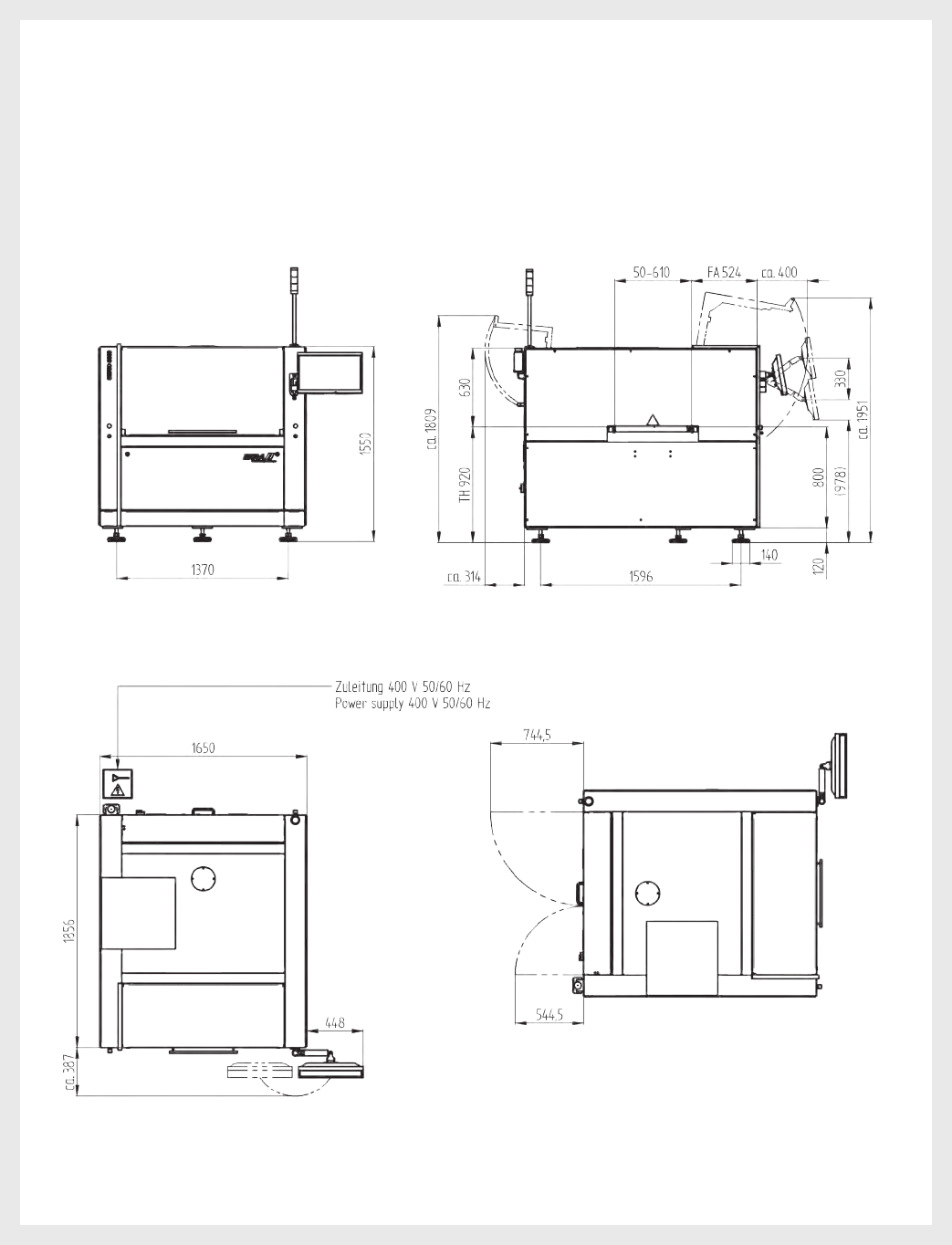

Top view
Top view
Front view
Side view
Technische Daten / Technical Data
