- 6 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-17038 CLAMP UNIT クランプユニット 1 2 401-17040 CLAMP ASSY クランプ組 (1) 3 E1507-706- 00A LEVER CAP 03 レリースレバーキャップ ０３ (1) 4 SM-5030555- SC SCREW バインドねじ (1) 5 400-77504 SP…
- 5 -

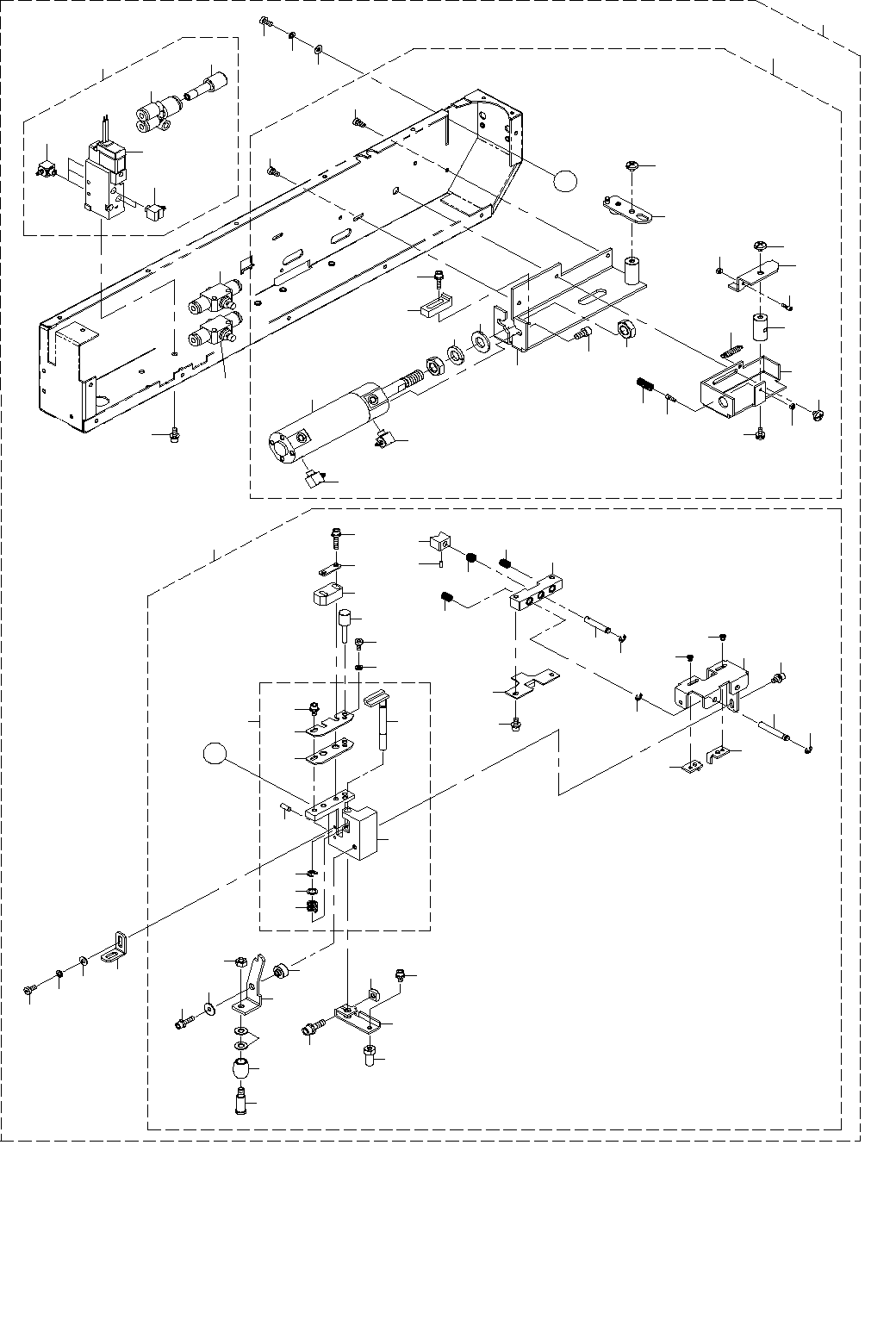

3. CLAMP UNIT & FEED UNIT COMPONENTS (AFTER M/C REV.E)
クランプユニット・フィードユニット関係（マシン ＲＥＶ．Ｅ 以降）
８
９
９
７
１０
１６
１３
１５
３
４
６
５
１
２２
２３
２３
２４
２４
２５
２５
２８
３０
３１
３２
３３
３４
４５
４６
４８
４９
５０
５１
５２
２０
２１
５４
５５
５５
５７
２９
５３
１１
１７
Ａ
Ｂ
Ａ
２
Ｂ
１２
１４
５１
５２
５０
４９
４７
５８
５９
５６
１８
１８
１９
２７
３７
４２
４４
４３
４１
３８
３９
４０
４０
２６
２６
３５
３５
３６
３６
４８
- 6 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-17038 CLAMP UNIT
クランプユニット
1
2 401-17040 CLAMP ASSY
クランプ組
(1)
3 E1507-706-00A LEVER CAP 03
レリースレバーキャップ ０３
(1)
4 SM-5030555-SC SCREW
バインドねじ
(1)
5 400-77504 SPROCKET FLANGE WP
スプロケットフランジワッシャ−
(4)
6 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
7 401-15801 LOCK HOLDER BR
ロックホルダブラケット
(1)
8 E6420-705-000 LOCK LEVER PIN B
ロックレバーピン Ｂ
(1)
9 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(2)
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
11 E6607-705-000 LOCK HOLDER PIN
ロックホルダピン
(1)
12 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(1)
13 E6607-705-000 LOCK HOLDER PIN
ロックホルダピン
(1)
14 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(1)
15 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(1)
16 401-15805 CLAMP SP
クランプスプリング
(1)
17 401-65418 FEED_UNIT_S_E
フィードユニットＳ＿Ｅ
1
18 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(2)
19 401-65057 STOPPER_PLATE_FEED_L_LM
ストッパプレートフィードＬ＿ＬＭ
(1)
20 E1119-706-C00 FREE LINK CAP
フリーリンクキャップ
(1)
21 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(1)
22 401-65419 F_C_SUPPORT_BASE_LM
ＦＣサポートベース＿ＬＭ
(1)
23 401-15775 F C SUPPORT BASE SH
ＦＣサポートベースシャフト
(2)
24 401-23725 LOWHEAD_SCREW_M3
低頭ねじ Ｍ３
(2)
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
26 400-49189 HEAD RAIL
ヘッドレール
(2)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
28 401-19411 FEED GEAR
フィードギア
(1)
29 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
30 401-15817 FEED GEAR SH
フィードギアシャフト
(1)
31 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
32 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
33 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(1)
34 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(1)
35 401-65053 FEED_RACK_LM
フィードラック＿ＬＭ
(2)
36 SL-4860681-SC SCREW M2.6 L=6
座金付きなべ小ねじ Ｍ２．６ Ｌ＝６
(4)
37 401-65055 FEED_HOOK_BR_F_LM
フィードフックＢＲ＿Ｆ＿ＬＭ
(1)
38 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(2)
39 401-15828 FEED CYLINDER
フィードシリンダ
(1)
40 PJ-3040405-04 UNION
ユニオン
(2)
41 401-44185 FEED_HOOK_ASM
フィードフック組
(1)
42 401-15822 FEED HOOK SP
フィードフックスプリング
(1)
43 401-15823 FEED HOOK SH
フィードフックシャフト
(1)
44 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
(1)
45 401-35023 FEED HOOK BR R
フィードフックＢＲ Ｒ
(1)
46 401-65420 FEEDER_SPACER_LM
フィーダスペーサ＿ＬＭ
(1)
47 400-94538 SPACER
スペーサ
(2)
48 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
49 401-44185 FEED_HOOK_ASM
フィードフック組
(2)
50 401-15822 FEED HOOK SP
フィードフックスプリング
(2)
51 401-15823 FEED HOOK SH
フィードフックシャフト
(2)
52 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
(2)
53 401-17043 FEED SOLENOID VALVE ASSY
フィードソレノイドバルブ組
(1)
54 401-16321 RF FEED SV CABLE ASM
ＲＦ ＦＥＥＤ ＳＶ ケーブル組
(1)
55 PJ-0460525-01 BARB ELBOW
バーブエルボ
(5)
56 PJ-3080600-08 DIFFERENT DIAMETER UNION Y
異径ユニオンワイ
(1)
57 401-15813 SILENCER
サイレンサ
(1)
58 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.17)
59 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.32)
- 7 -
4. CUTTER UNIT COMPONENTS (UNTIL M/C REV.E)
カッターユニット関係（マシン ＲＥＶ．Ｅ 以前）
３
６
８
１０
９
１７
１８
１６
１９
２０
２４
２２
２３
２１
１３
１４
２３
２２
２
３１
３２
３３
３６
３４
３５
３７
３８
３９
３０
５７
４０
４１
４３
４６
４７
４８
４９
５０
５１
５２
５３
１２
４２
４５
４４
５８
５９
６０
６２
６３
６４
６６
６６
２６
２８
２９
５５
６７
６５
２７
５４
６１
５６
６７
Ａ
Ａ
７
２５
７９
８０
８１
８１
７６
７３
７３
８２
７４
７５
７２
１
５
５
４
１１
７８
１５
１５
６８
６９
７１
７０
８３
７８
８３
７７
