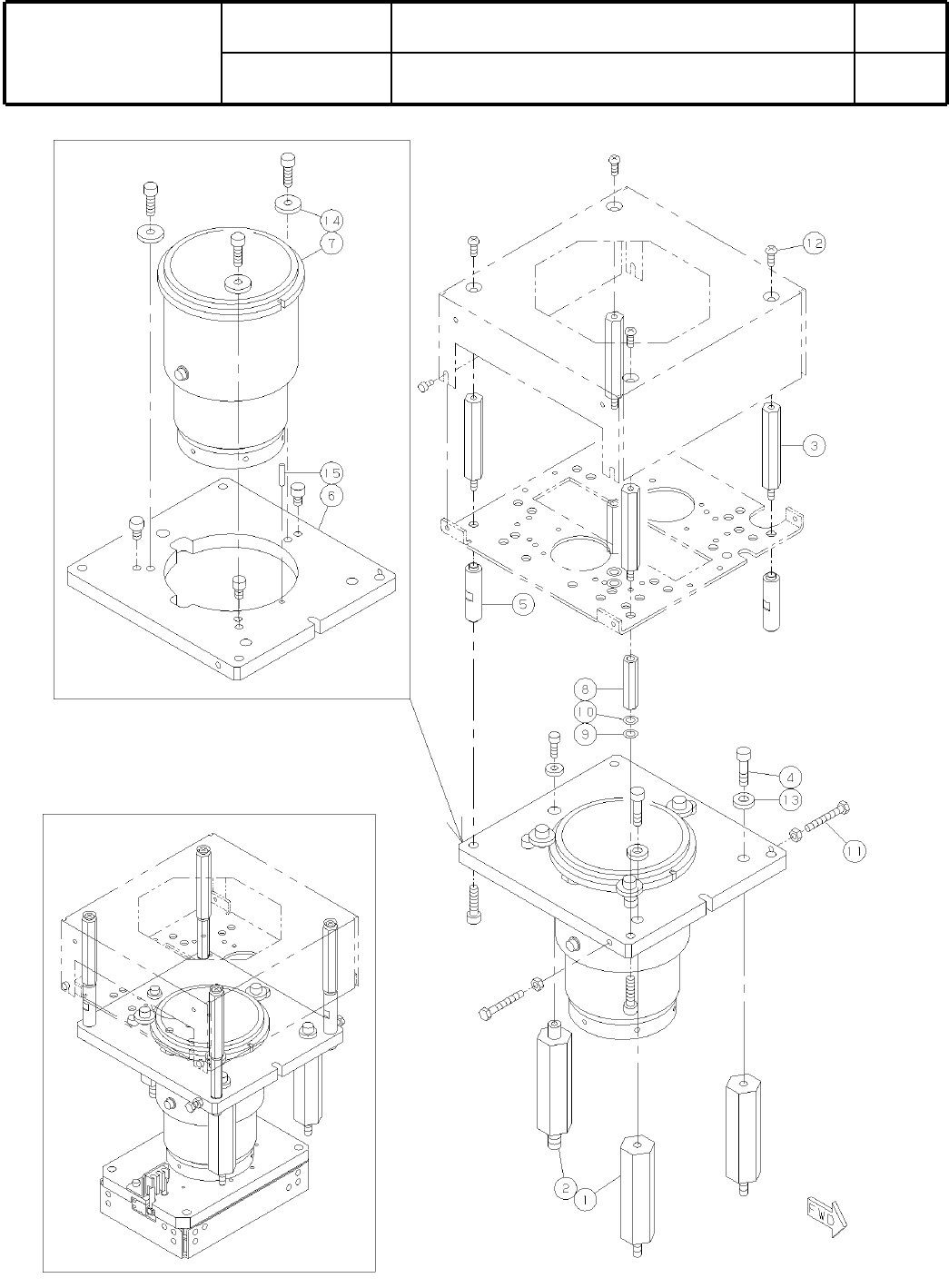

10-A 100MHz ラ インカメ ラ ユニット 100MHz LineCameraUnit パーツレイアウト Kit No. キット品 番 Kit Name キット名称 N610001943AA ｾｸｼｮﾝNo. PARTS LAYOUT Section No. M137
Ref
No.
Remarks
R
1
Q'ty
9-D
下流延長コンベア
Downstream Extension Conveyor
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610003227AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COVER
1
1 N210006399AA
S
COVER
1
2 N210006400AA
S
COVER
1
3 N210006401AA
PLATE
1
4 N210028743AA
COVER
1
5 N210006402AA
S
COVER
1
6 N210009673AA
COVER
1
7 N210009675AA
BRACKET
1
8 N210009676AA
BRACKET
1
9 N210009677AA
NUT-PLATE
1
10 KXFB03UPA00
NUT-PLATE
1
11 N210004525AA
SCREW
16
12 N510018282AA
Cross recessed Truss head machine screw M4X8-4.8 A2J (Trivalent)
HINGE
2
13 KXF0DXYXA00 BP-19-1-2-B
RUBBER-CUSHION
2
14 KXF01E2AA00 C-30-CS-4
NUT
4
15 KXF0DX7PA00 SQN4-32-20
CAP
2
16 KXF0DLNAA01 CP-328-B-4-ivory(DA KXF0DLNAA01)
BOLT
2
17 N510017616AA
Hexagon socket Flat head bolt M4X12-10.9 A2J (Trivalent)
BOLT
8
18 N510017517AA
Hexagon socket button head screw M4X12-10.9 A2J (Trivalent)
SW(1000mm)
1
19 N610002227AA
S
PULL
1
20 KXF0DYFRA00 AP-291-3
M136
-
-
( KN610003227AA-02-4 )
10-A
100MHz
ラ
インカメ
ラ
ユニット
100MHz LineCameraUnit
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610001943AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M137
Ref
No.
Remarks
R
1
Q't
y
10-A
100MHz
ラ
インカメ
ラ
ユニット
100MHz LineCameraUnit
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610001943AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
POST
2
1 KXFB02NHA00
POST
1
2 KXFB02NJA01
POST
4
3 KXFB022ZA00
BOLT
2
4 KXFB04K8A00
POST
2
5 KXFB04LDA00
PLATE
1
6 KXFB04LEA01
LENS
1
7 N510008553AA KOM-F4N
SPACER
2
8 N510008558AA ASF-535E
WASHER
2
9 KXF0BCCAA00 MSRB5.5-1.0
WASHER
2
10 KXF0CJ9AA00 MSRB5.5-0.5
BOLT
2
11 N510018857AA
Hexagon head bolt Best class M4X30-6g 4T A2J (Trivalent) Full thread
SCREW
4
12 N510018064AA
Cross recessed Pan head machine screw M4X10-4.8 A2S (Trivalent)
WASHER
2
13 KXF0DY0GA00 WSSB13-6-3
WASHER
3
14 KXF0DUMAA00 WSSB16-5-3
PIN
1
15 KXF02XXAA00 MS3-15
