3.2 Verlegen und Anschluss des Endschalterkabels SIPLACE X-Serie Productivity Shuttle-Typ I/II
10
3.1.1 Benötigter Artikel

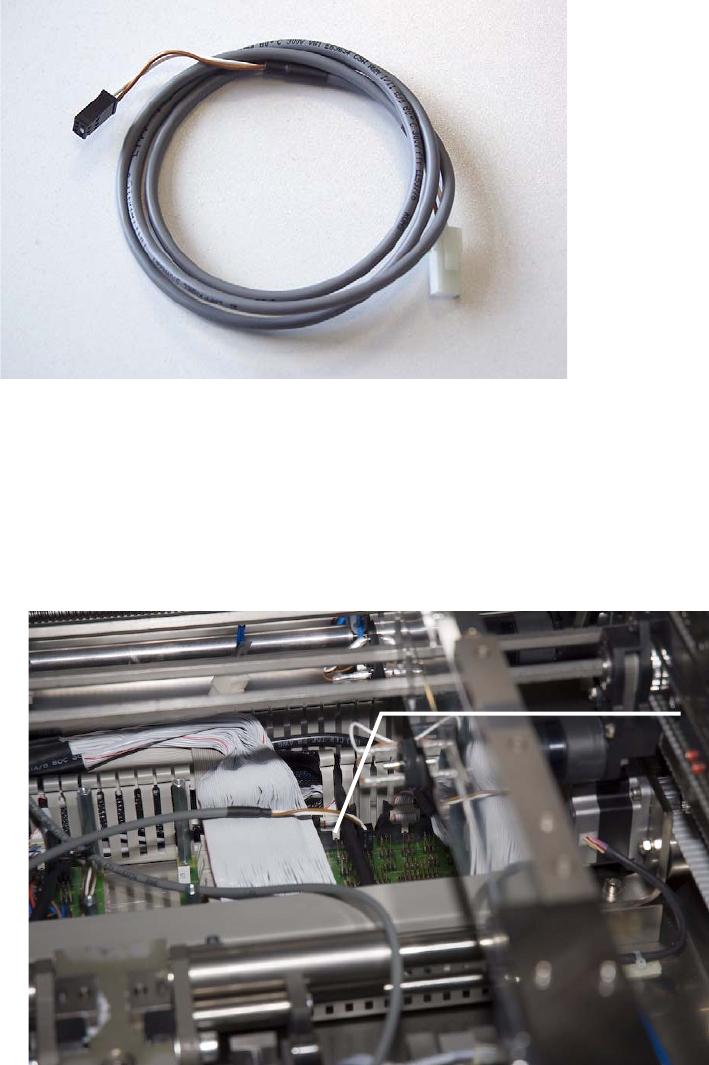

Kabel / Endschalter XPL, Artikelnummer: 03065827-01
3.2 Verlegen und Anschluss des Endschalterkabels
7. Stecken Sie das Kabel an der SIPLACE X-Serie auf den Kontakt X7KU der Transportsteue-
rung.
Transportsteuerung X7KU
11
Montageanleitung 3 Vorarbeiten an der SIPLACE X-Serie
SIPLACE X-Serie Productivity Shuttle-Typ I/II 3.2 Verlegen und Anschluss des Endschalterkabels
8. Verlegen Sie das Kabel im Schacht unter der Mitnehmereinheit des Zwischenbandes der SI-
PLACE X-Serie.
9. Die Verbindung zum XPL wird nach dessen Einbau (siehe Kapitel 4.2 Elektrische Verbindun-
gen herstellen) vorgenommen.
10.Bauen Sie die Abdeckung des Hauptverteilers der Transportsteuerung wieder ein.
11.Bevor die Hubtischplatten wieder eingebaut werden können, müssen die Pneumatikzylinder
beider Hubtische entlüftet und das Gestänge der Hubtische muss leicht angehoben werden.
12.Bauen Sie im Bestückbereich 2 die Hubtischplatten wieder ein.

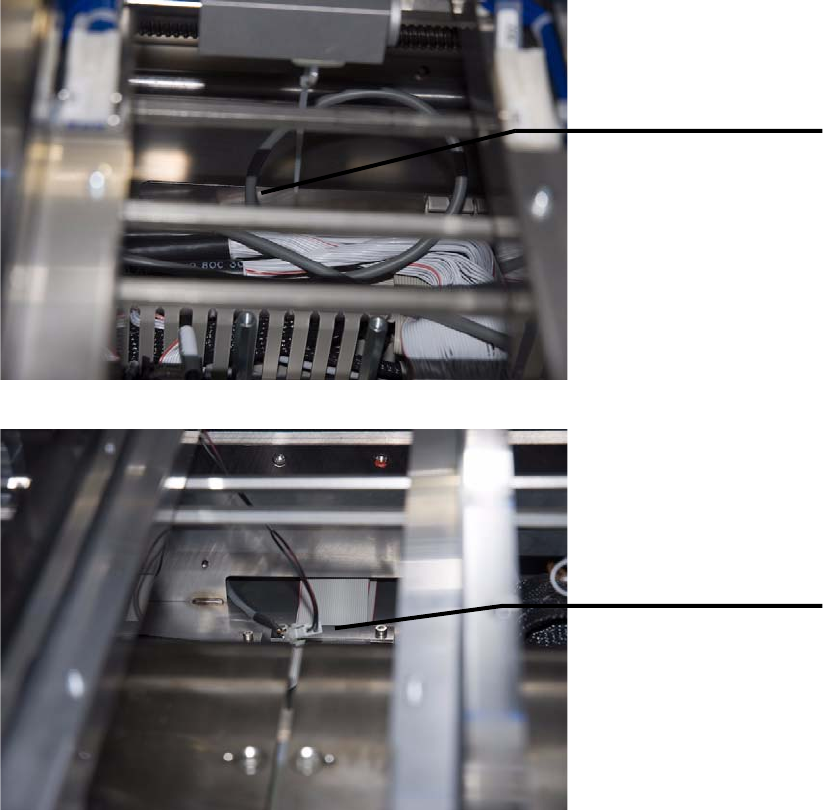

Kabel über Kabelkanal
in den Schacht einfüh-
ren.
Kabel durch den
Schacht führen. Wird
nach Einbau der XPL
auf der anderen Seite
mit dem XPL verbun-
den.
