Montageanleitung 4 Einbau des XPL
SIPLACE X-Serie Productivity Shuttle-Typ I/II 4.1 Mechanischer Einbau
4 Einbau des XPL
Das XPL besteht aus zwei Teilen, die nach dem Einbau in den Bestücker miteinander verschraubt
werden.
4.1 Mechanischer Einbau
1. Stellen Sie sicher, dass die Breite der SIPLACE X-Serie auf 100 mm eingestellt ist.
2. Im Anlieferzustand sind beide Teile der XPL mit Kabelbinder in ihrer geringsten Breite fixiert.
Lassen Sie die Kabelbinder dran, bis die Teile eingebaut sind.

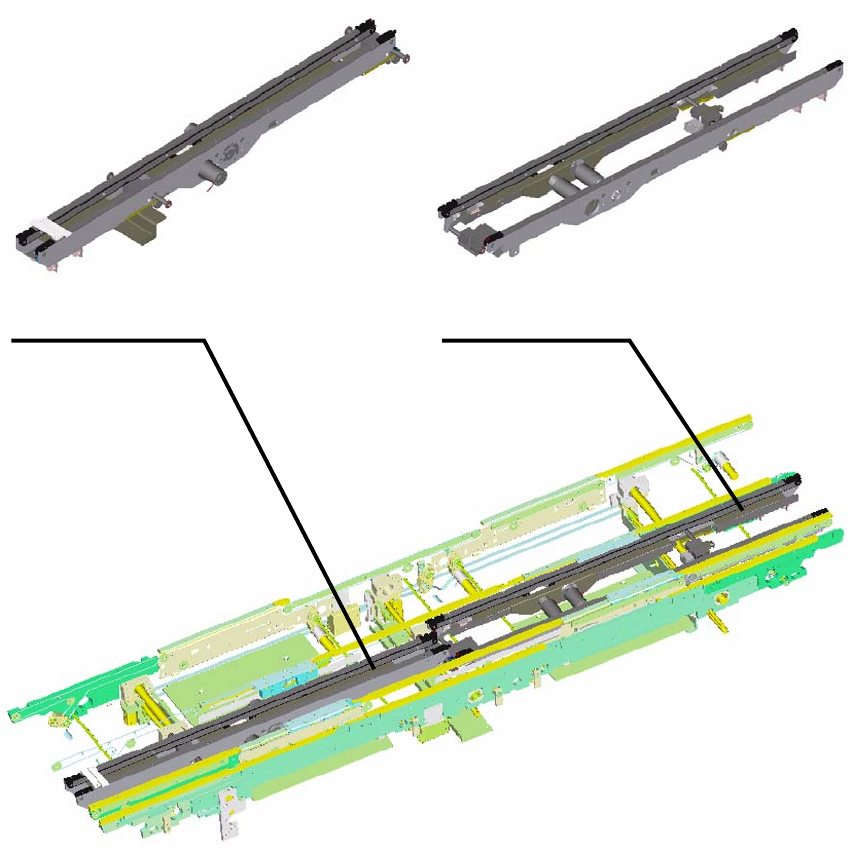

XPL Teil 1 - Einlauf XPL Teil 2 - Auslauf
4 Einbau des XPL Montageanleitung
4.1 Mechanischer Einbau SIPLACE X-Serie Productivity Shuttle-Typ I/II
14
3. Nehmen Sie das XPL-Teil 1, erkennbar an den Aluleisten am Einlauf. Führen Sie es, von
vorne, so in den Bestücker ein, dass es mit den Wellenlagern auf den Führungswellen
(∅
25 mm) der SIPLACE zu liegen kommt.
VORSICHT
Der XPL wird unterhalb der y-Achse der SIPLACE auf den Transport montiert. Hier befindet sich
zum einen das Fixierband für die Transportwangen und zum anderen der Y-Maßstab auf dem Ma
-
schinenständer.
Bitte achten Sie darauf, dass beim Einsetzen des XPL diese Teile nicht beschädigt werden.
Aluleisten am Einlauf des
ersten Teils des XPL.
Wellenlager in der Mitte
der verbundenen XPL.
Wellenlager am Ein- und
Auslauf der XPL.
Einführen des XPL in den Bestü-
cker von der Einlaufseite.
