15 Montageanleitung 4 Einbau des XPL SIPLACE X-Serie Productivity Shuttle-T yp I/II 4.1 Mechanischer Einbau 4. Der zweite T eil des XPL ist entsprec hend, von der Auslaufseite her , in den Bestücker zu mon - tieren. 5. E…

4 Einbau des XPL Montageanleitung

4.1 Mechanischer Einbau SIPLACE X-Serie Productivity Shuttle-Typ I/II

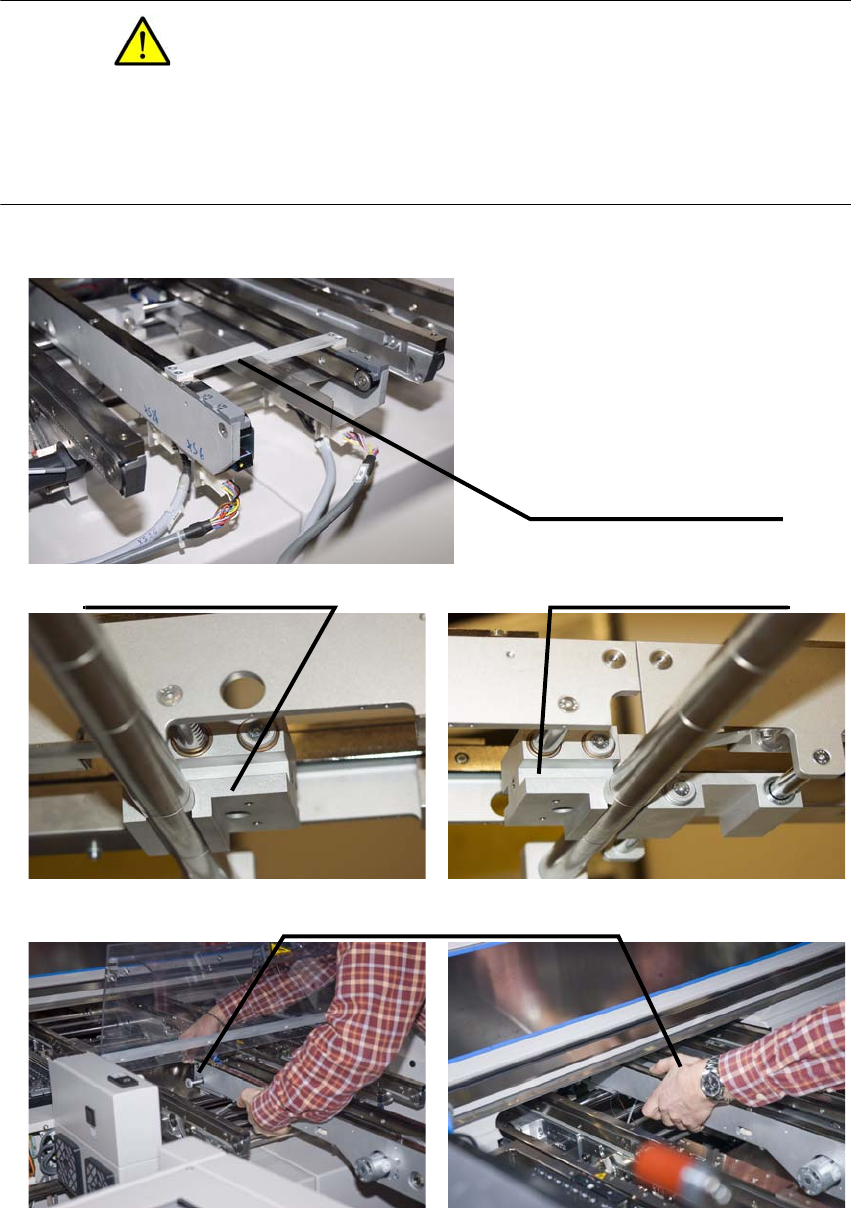

3. Nehmen Sie das XPL-Teil 1, erkennbar an den Aluleisten am Einlauf. Führen Sie es, von

vorne, so in den Bestücker ein, dass es mit den Wellenlagern auf den Führungswellen

(∅

25 mm) der SIPLACE zu liegen kommt.

VORSICHT

Der XPL wird unterhalb der y-Achse der SIPLACE auf den Transport montiert. Hier befindet sich

zum einen das Fixierband für die Transportwangen und zum anderen der Y-Maßstab auf dem Ma

schinenständer.

Bitte achten Sie darauf, dass beim Einsetzen des XPL diese Teile nicht beschädigt werden.

Aluleisten am Einlauf des

ersten Teils des XPL.

Wellenlager in der Mitte

der verbundenen XPL.

Wellenlager am Ein- und

Auslauf der XPL.

Einführen des XPL in den Bestü-

cker von der Einlaufseite.

Montageanleitung 4 Einbau des XPL

SIPLACE X-Serie Productivity Shuttle-Typ I/II 4.1 Mechanischer Einbau

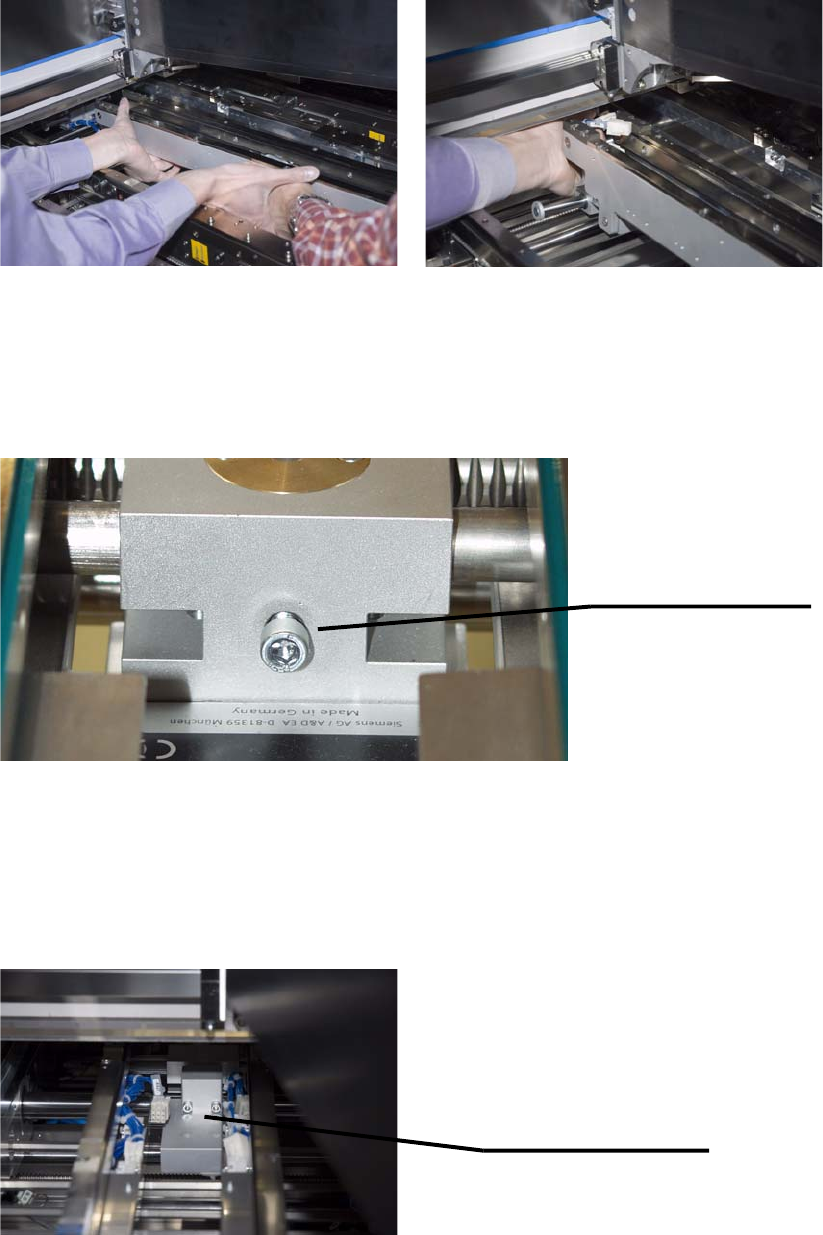

4. Der zweite Teil des XPL ist entsprechend, von der Auslaufseite her, in den Bestücker zu mon-

tieren.

5. Entfernen Sie nun die Kabelbinder, mit denen die XPL-Teile zusammengehalten werden.

6. Lockern Sie die Rändel- bzw. die Zylinderschraube und schieben Sie die Breite des XPL auf

die maximale Breite (bis Anschlag) auf. Fixieren Sie diese Einstellung wieder mit der Rändel-

bzw. die Zylinderschraube.

7. Beide Teile des XPL müssen jetzt in der Mitte miteinander verschraubt werden. Benötigt wer-

den hierzu zwei Zylinderschrauben mit Innensechskant DIN 912-M5x40 und zwei Scheiben

DIN

433–5,3.

Die Schrauben sind hier nur so fest anzuziehen, dass das XPL seitlich zum Ausrichten noch

verschoben werden kann.

Feststellschraube für

die Breiteneinstellung

des XPL. (Rändel-

bzw. Zylinder-

schraube)

Verschrauben beider

XPL-Teile mit zwei

Innensechskantschrau-

ben DIN 912-M5x40 und

Scheiben DIN 433-5,3.

4 Einbau des XPL Montageanleitung

4.2 Elektrische Verbindungen herstellen SIPLACE X-Serie Productivity Shuttle-Typ I/II

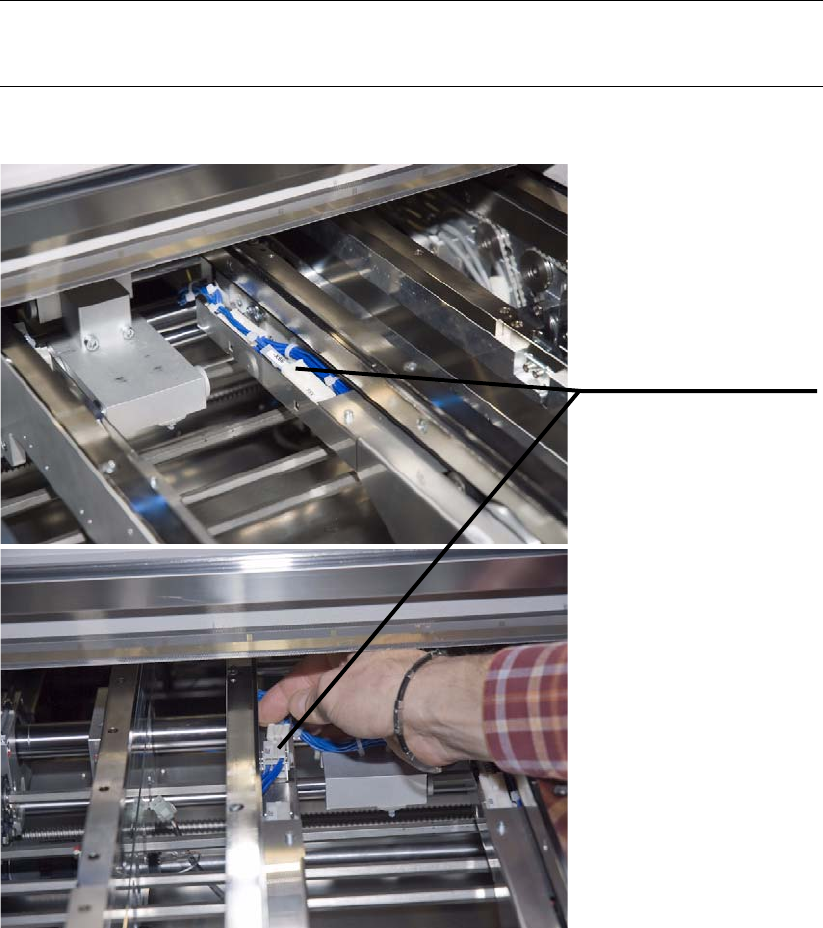

4.2 Elektrische Verbindungen herstellen

1. Verbinden Sie die Stecker der beiden Teile des XPL miteinander. Ein Vertauschen ist ausge-

schlossen, da durch unterschiedliche Kabellängen immer nur zwei Steckerpaare je Seite zu-

einanderpassen.

HINWEIS

Achten Sie darauf, dass die Kabel nicht aus dem Kanal herausragen.

Verbinden Sie auf beiden

Seiten des XPL die ent-

sprechenden Stecker

miteinander.
