21 Montageanleitung 5 Anbau des XPS SIPLACE X-Serie Productivity S huttle-T yp I/II 5.1 S pannungsversorgung 5 Anbau des XPS GEF AHR Überzeugen Sie sich vor Beginn der Arbeite n , dass die SIPLACE X-Seri es und das XPS a…
4 Einbau des XPL Montageanleitung
4.3 Ausrichten des XPL SIPLACE X-Serie Productivity Shuttle-Typ I/II
20
21
Montageanleitung 5 Anbau des XPS
SIPLACE X-Serie Productivity Shuttle-Typ I/II 5.1 Spannungsversorgung
5 Anbau des XPS
GEFAHR
Überzeugen Sie sich vor Beginn der Arbeiten, dass die SIPLACE X-Series und das XPS ausge-
schaltet und vom Stromnetz getrennt sind.
5.1 Spannungsversorgung
ACHTUNG 5
Überprüfen Sie die Übereinstimmung der eingerichteten Spannungsversorgung mit den Gege-
benheiten am Aufstellort für alle aufzustellenden Productivity Shuttle (XPS).
Es ist hierzu der Schaltplan zum jeweiligen XPS maßgebend.

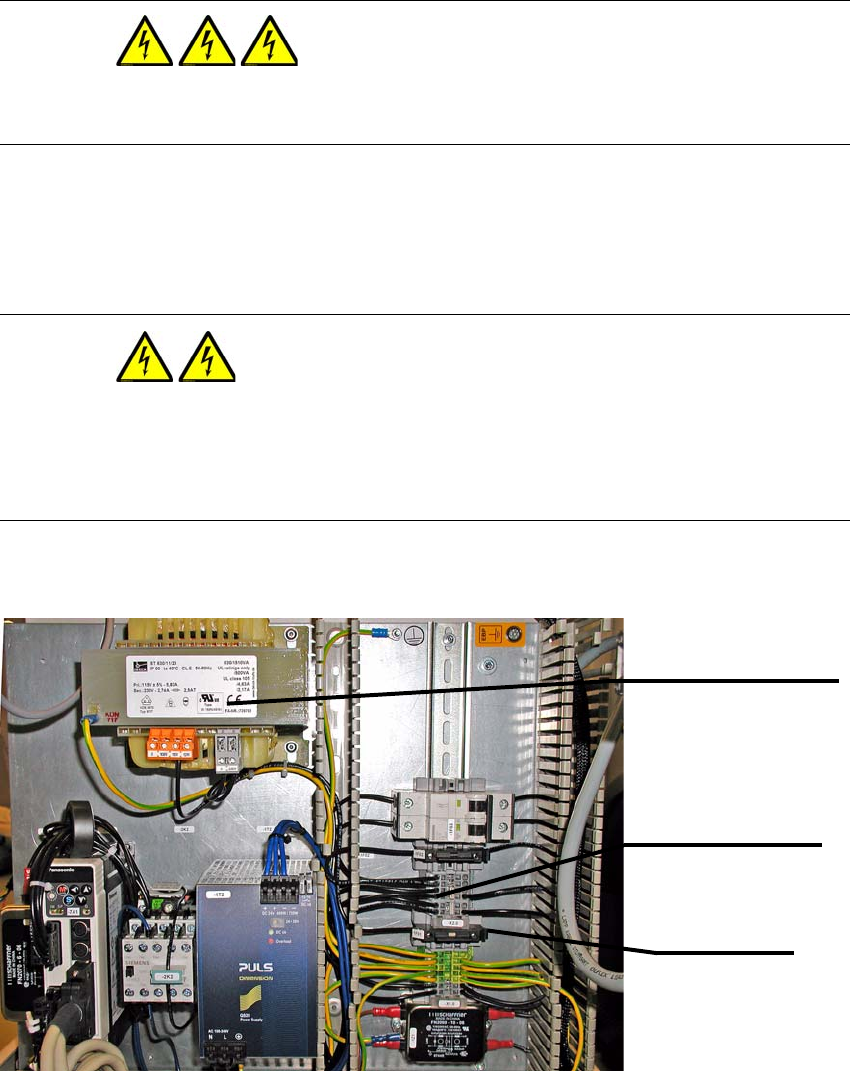

In nachfolgender Abbildung sehen Sie die Verdrahtung für 230 V Sekundärspannung.
Klemmleiste -X2.0
Klemme 1 bis 6
Sicherung -1F01
Sicherung
Trafo -1T1
ST630-11-23 / 115 V AC
5 Anbau des XPS Montageanleitung
5.1 Spannungsversorgung SIPLACE X-Serie Productivity Shuttle-Typ I/II
22
5.1.1 Ümrüsten auf Sekundärspannung 115 V
Die u. a. Abbildung zeigt nur einen Ausschnitt des Schaltplans. Nehmen Sie bitte zum Umrüsten
von 230
V auf 115 V den zur Maschine gehörenden, gültigen Schaltplan zur Hand.
HINWEIS 5
Bei Umrüstung auf 115 V ist zu beachten, dass ggf. ein landestypischer Netzstecker verwendet
werden muss.
Umklemmen
Schritt von auf
1 Klemmleiste -X2.0, Klemme 1 Sicherung -1F01
2 Klemmleiste -X2.0, Klemme 3 Trafo -1T1, N
3 Klemmleiste -X2.0, Klemme 5 Klemmleiste -X2.0, Klemme 1
4 Klemmleiste -X2.0, Klemme 6 Klemmleiste -X2.0, Klemme 3
Tabelle: Ümrüsten auf Sekundärspannung 115 V
